XGN -12 (Z) T630-20 sorozat 10KV határ megszakító kapcsoló beltéri

1. XGN -12 (Z) T630-20 sorozat 10KV BEADARY BREAPER SIKKKÓR Beltéri II. És III. Gyűrűs egység a főegység gyűrűs főegységének új generációja, amelynek fő kapcsolója kén -hexafluorid terheléskapcsolóval. Elfogadja a levegőszigetelést, a kompakt és egyszerű szerkezetet, a rugalmas működést, az egyszerű telepítést, és több egymással összekapcsolási funkcióval rendelkezik. Széles körben használható az elosztóhálózati automatizálási rendszerben elektromos mechanizmussal, PT, CT, UPS, RTU stb. A modern érzékelő technológiával és a védelmi relével, amely teljes mértékben kielégíti a piac változó igényeit fejlett műszaki teljesítményével, valamint a fény és a rugalmas összeszerelési rendszerrel.

Timetrikus elektromos XGN -12 (Z) / T630-20 sorozat 10 kV határ megszakító kapcsoló beltéri beltéri, az alapkapcsoló egységek tartalmazzák a rakománykapcsoló szekrényét, a kombinált elektromos szekrény, a megszakító szekrényét. A rakománykapcsoló szekrénye kombinált három helyzetű terheléskapcsolóval van felszerelve; A kombinált elektromos szekrény fel van szerelve terheléskapcsolóval kombinált elektromos szekrény; A megszakító kabinet speciális XGN-12/T630-20 vákuum-megszakítóval és három helyzetű leválasztóval van felszerelve; A többfunkciós egységszekrény a fenti funkcionális egységek kombinációja.

Timetrikus Electric XGN -12 (Z) / T630-20 sorozat 10kV határáramú megszakító kapcsoló beltéri funkcionális rekeszekből áll, mint például inflációs egység, mechanizmus szoba, kábelszoba, nyomáscsökkentő csatorna helyiség, műszerszoba stb., Amelyek az inflációs egység az alapvető alkatrész.

A három helyzetben lévő terheléskapcsoló három pozícióval rendelkezik: "bezárás", "nyitó" és "földelés". A három pozíció összekapcsolódik egymással. A funkció szerint bontható a terheléskapcsolóba és a földelő kapcsolóra, megosztva egy forgó tengelyt. A három helyzetű terheléskapcsoló három helyzetű működési mechanizmussal van felszerelve. A terheléskapcsoló funkció oldalát elektromos vagy kézi rugós energiatárolással lehet működtetni, és a rugó gyorsan kinyitható és bezárható a középső áthaladás után; A földelő kapcsoló funkció oldalát manuálisan működtetik, és a rugót gyorsan kinyithatjuk és bezárhatjuk a középső áthaladás után.

A Timetric Electric XGN -12 (Z) / T630-20 sorozatú 10kV -os határáramkör -kapcsolóberendezés (mindegyik kapcsoló, a belső összekötő buszréteg, a biztosítékcső külső oldalát stb.) A fő áramkörét SF6 gázzal töltött lezárt dobozba zárják.

Amikor egy belső ívhibát rendellenes munkakörülmények vagy téves moporozás miatt következik be, a generált nagynyomású gázt a robbantó lemez megsemmisítésével képződött csatornán keresztül ürítik.

A szekrények hatékony elsődleges kapcsolatot képeznek az anyacsatlakozón keresztül, amely teljesen szigetelt és teljesen lezárt.

A bemeneti és kimeneti vonalak, a PT és a villámlerakó hatékony csatlakozást képeznek a teljesen szigetelt és teljesen lezárt kábel -kiegészítőkön keresztül.

A CT elfogadja a kábelmag -típust a teljes szigetelés és a teljes tömítés biztosítása érdekében.

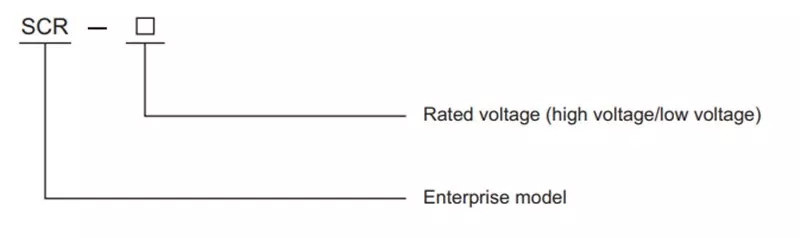

Modellleírás

Fő műszaki paraméterek

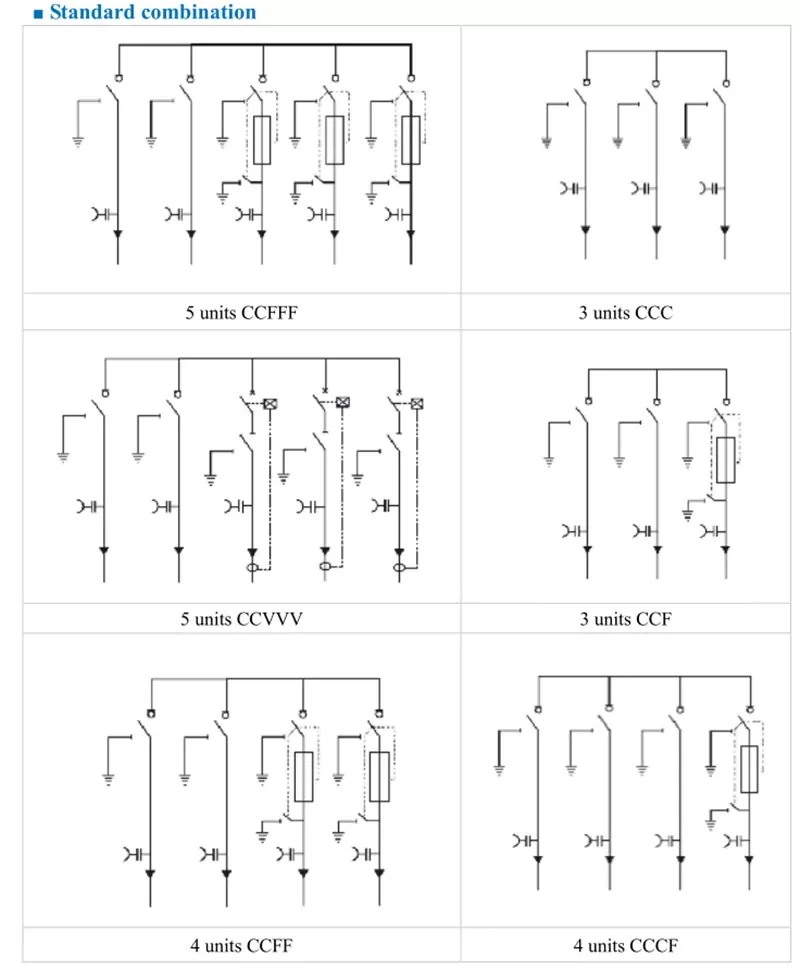

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Timetric Electricxgn -12 (Z) / T630-20 sorozat 10KV határ megszakító kapcsoló beltéri felhasználás környezet ：

◆ Környezeti levegő hőmérséklete: felső határ + 40 ℃, alsó határ -40 ℃

◆ Páratartalom: A napi átlagos relatív páratartalom nem haladja meg a 95%-ot; A havi átlag nem haladja meg a 90%-ot.

◆ Vízgőznyomás: A napi átlag nem haladja meg a 2,2 kPa -t; A havi átlag nem haladja meg az 1,8 kpa -t;

◆ A magasság nem haladja meg a 2000 m -et.

◆ A környező levegőt nyilvánvalóan nem szennyezi por, füst, korrozív és gyúlékony gázok, gőz vagy só köd.

◆ A másodlagos rendszerben indukált elektromágneses interferencia amplitúdója nem haladja meg az 1,6kV.6 -ot. Nincs tűz, robbanásveszély, súlyos szennyezés, kémiai korrózió és súlyos rezgés.

7. A speciális munkakörülményeket, ha a meghatározott feltételeket meghaladó normál környezeti feltételek mellett használják, a felhasználó és a gyártó tárgyalja.

A SwitchGear előnyei és jellemzői

Timetrikus elektromos timetrikus elektromos elektromosxgn -12 (z) / t630-20 sorozat 10 kV határ megszakító kapcsoló -kapcsoló beltéri elemek:

1. moduláris kialakítás, könnyen kibővíthető.

2. rozsdamentes acéllemez lézerhegesztés lezárt gázkamra.

3.

4. Belső kúp vagy külső kúp kábel-beépülő modul, egyszerű és gyors telepítés.

5. A gáztöltő egység összes elektródja ívelektróda.

6. Gázsűrűség -relé online megfigyelés.

7. Megbízható nyomáskibocsátási eszközzel és felszabadító csatornával rendelkezik.

8. Egyszekrény vagy közös doboz egység kombinált szekrény biztosítható.

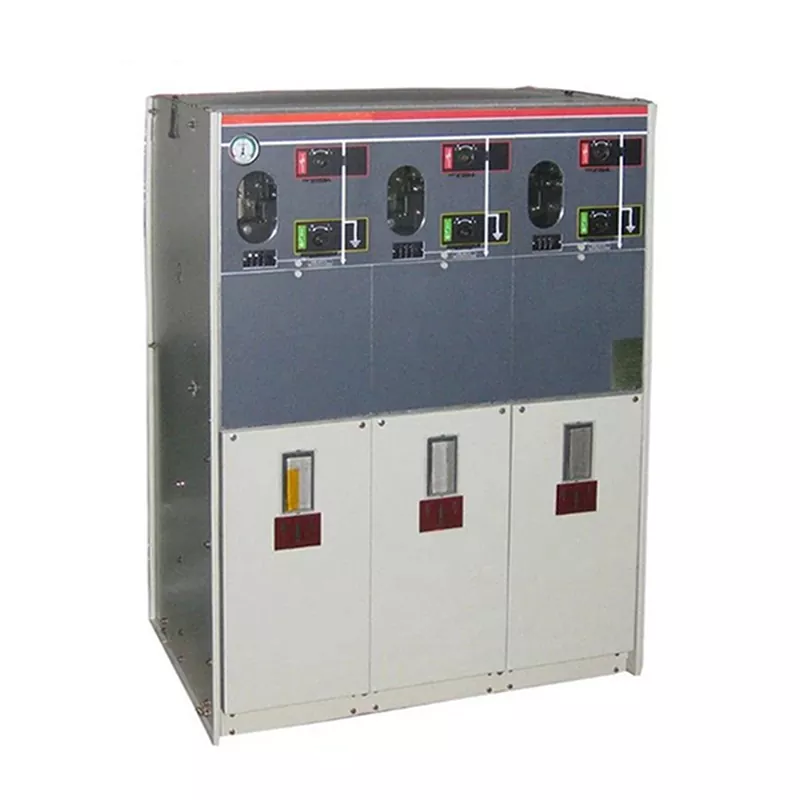

Terméki valódi lövés

GYIK

Testreszabhatja -e a cég a termékeket az én igényeim szerint?

Igen, testreszabhatjuk a termékeket az ügyfelek igényei szerint. Általánosságban elmondható, hogy az ügyfeleknek csak az áramköri elrendezést, feszültséget, áramot stb.

Mi a leggyorsabb szállítási időd?

Általában elfogadjuk az ügyfelek kérdéseit. Miután a kapcsoló szekrény műszaki paramétereit csatlakoztatták, 1-2 napot vesz igénybe az árlista kiadása és az ügyfelekkel való kommunikáció a tényleges helyzet alapján a termelési és szállítási időről.

Milyen az értékesítés utáni szolgáltatása?

Támogatunk egy 1 éves garanciát. A normál árajánlat nem tartalmazza a helyszíni értékesítés utáni szolgáltatást. Ingyenes online kommunikáció és útmutatás áll rendelkezésre.
