ZCW10-40.5L típusú nyitott SF6 kombinált elektromos készülék

ZCW10-40.5L típusú nyitott SF6 kombinált elektromos készülék  elosztáshoz  Bevezetés

Áttekintés

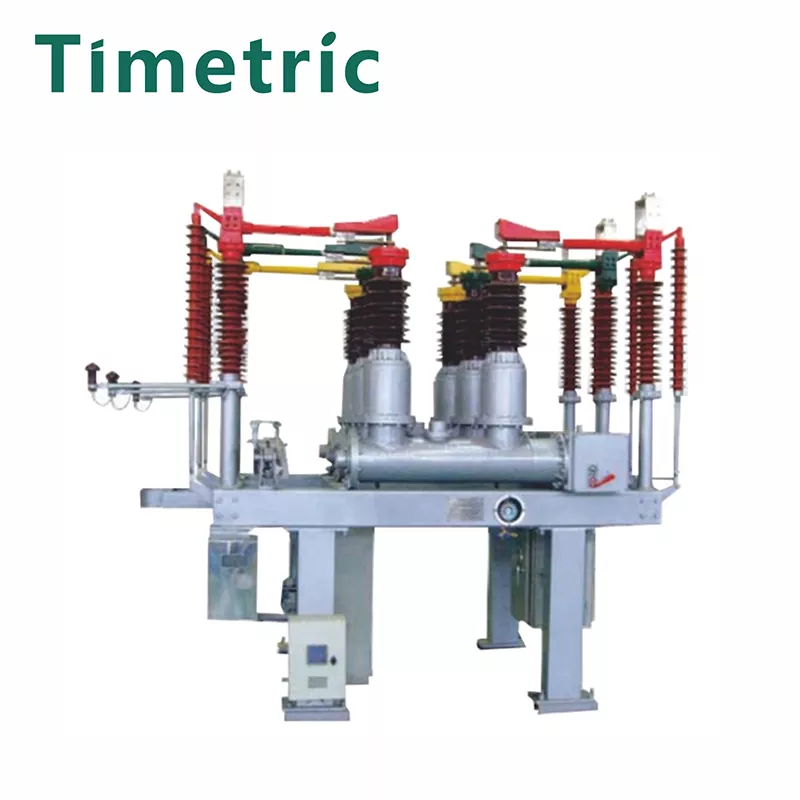

A ZCW10-40.5L nyitott típusú kombinált elektromos berendezés olyan kombinált elektromos berendezés teljes készlete, amely levegőt használ külső szigetelésként és SF6 gázt ívoltó közegként. A háromfázisú váltakozó áramú 72,5KV-os áramátviteli és elosztórendszer vezérlésére és védelmére szolgál,

Használható megszakítók és kapcsolókondenzátor bankok csatlakoztatására is, és alkalmas városi alállomásokhoz, vállalati alállomásokhoz és hegyvidéki alállomásokhoz, ahol szűk a talaj.

Szerkezeti jellemzők

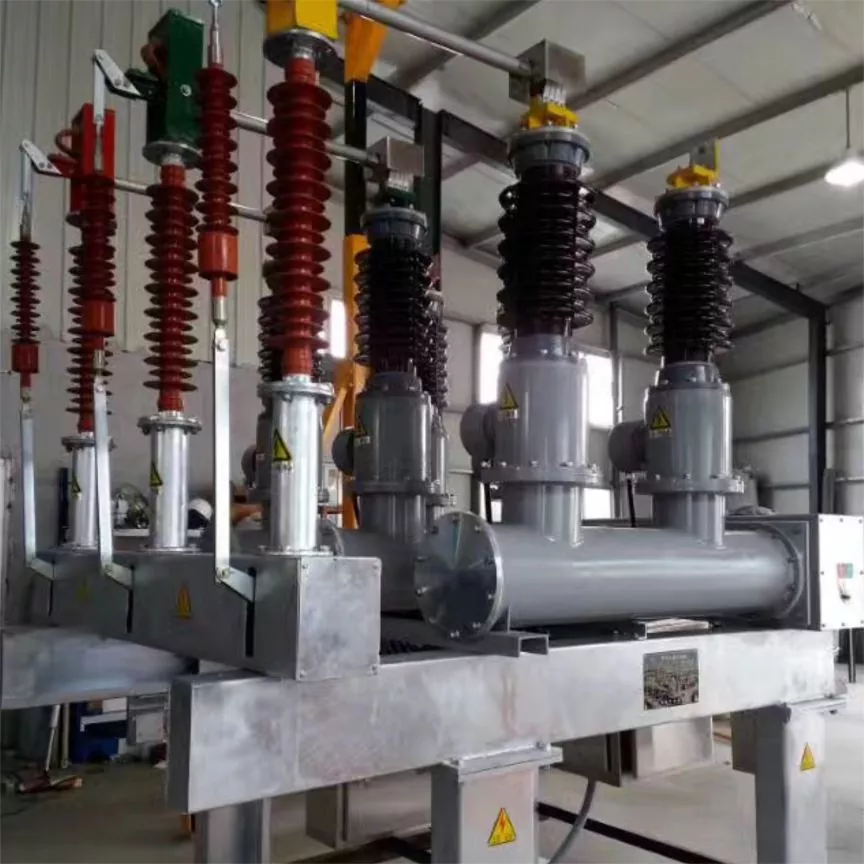

A megszakító egy kültéri kisméretű, padlón álló tartályszerkezet, CT35 rugós működési mechanizmussal, a mechanizmus és a fő test egy darabban van felszerelve, a telepítés egyszerű, a hibakeresés kényelmes, a művelet megbízható, és alkalmas gyakori műveletekre. A mechanizmus élettartama .

Több mint 10000 alkalommal.

Fő jellemzője

A funkcionális egységeket szabványos időközönként előre legyártjuk, a helyszínen csatlakoztatjuk és játsszuk.

2. Rugalmas elrendezés, kényelmes szállítás és szétszerelés, könnyen bővíthető.

3. Kompakt szerkezet, kis helyigény, alacsony teljes projektköltség.

4. Az önhordó gyűjtősín egységes és könnyen felszerelhető.

5. Nagy megbízhatóság, alapvetően nincs karbantartás, felügyelet nélkül is megvalósítható.

ZCW10-40.5L típusú nyitott SF6 kombinált elektromos készülék használati funkciója és alkalmazása

A környezeti feltételeket tekintve ez az áramköri megszakító megfelel a GB/T11022-1999-ben, a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványban részletezett előírásoknak. Ezek a feltételek a következők:

a. Üzemi hőmérséklet: -40ºC és +40ºC között

b. Magasság: 3000 m alatt marad

c. Szélsebesség: 34 m/s alatt (a Tianming nagyfeszültségű kapcsolót követve)

d. Napi hőmérséklet-eltolódás: 25°C-ig korlátozott

e. A napfény intenzitása: Csúcsértéke 0,1 w/cm2

f. Átlagos havi páratartalom: nem haladja meg a 90%-ot

g. Földrengési erők: vízszintes gyorsulás ≤ 0,2 g, függőleges gyorsulás ≤ 0,1 g

h. Maximális jégvastagság: 10 mm-ig

én. Légszennyezettségi szint: Nem haladja meg a GB5582 IV fokozatát

j. Telepítési környezet: Szabadban.
