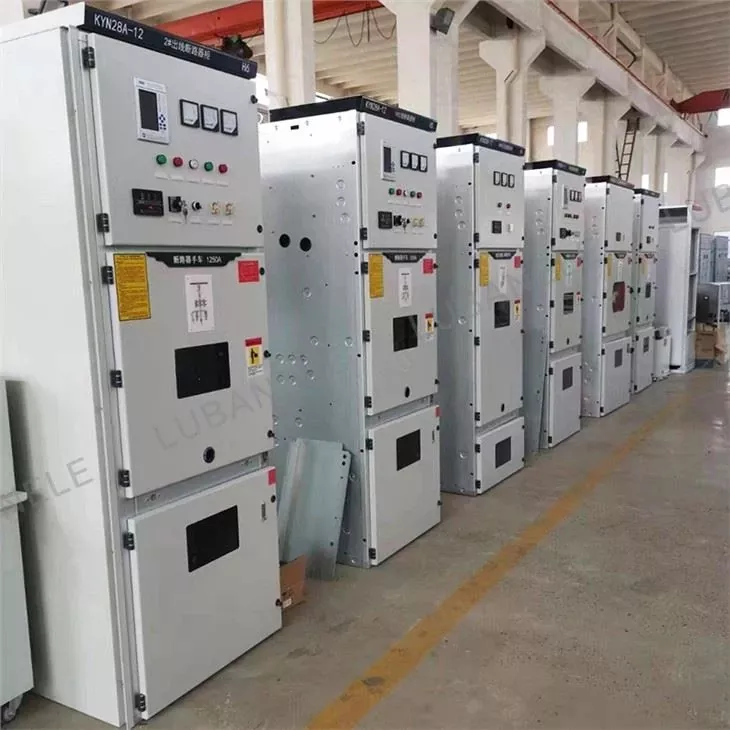

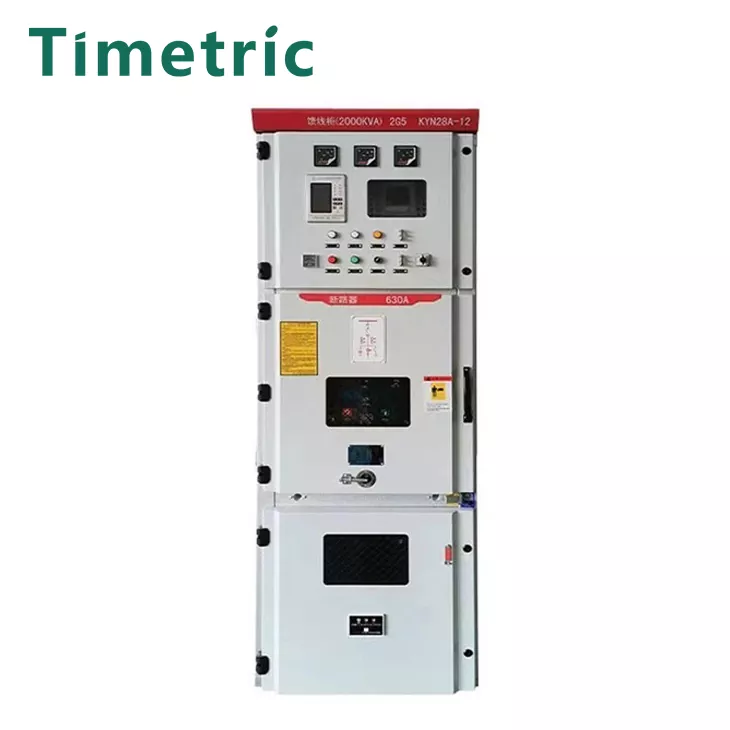

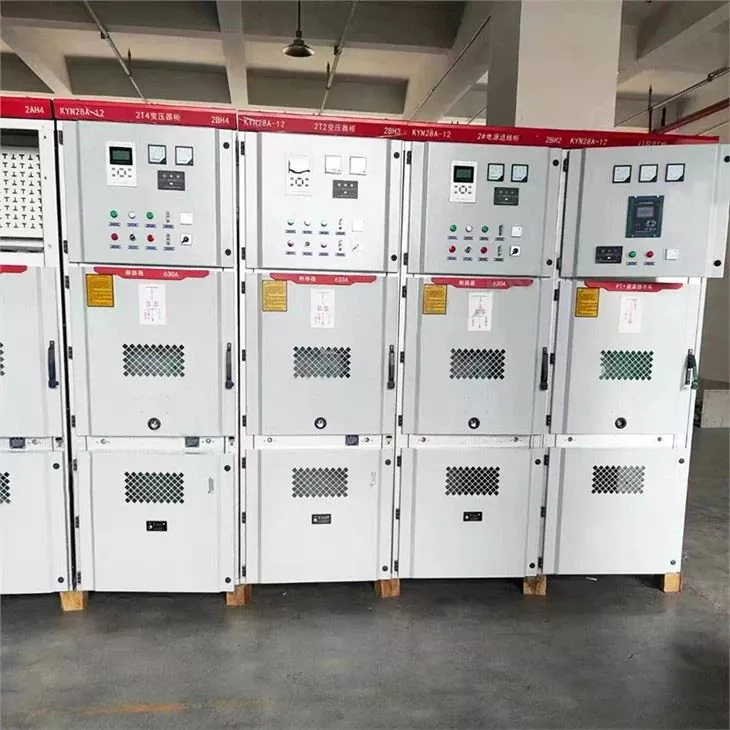

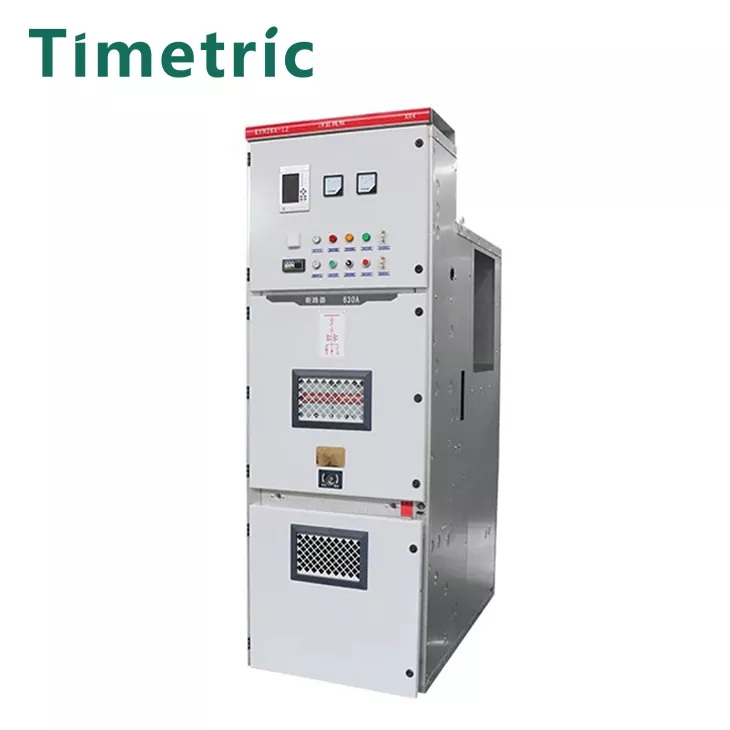

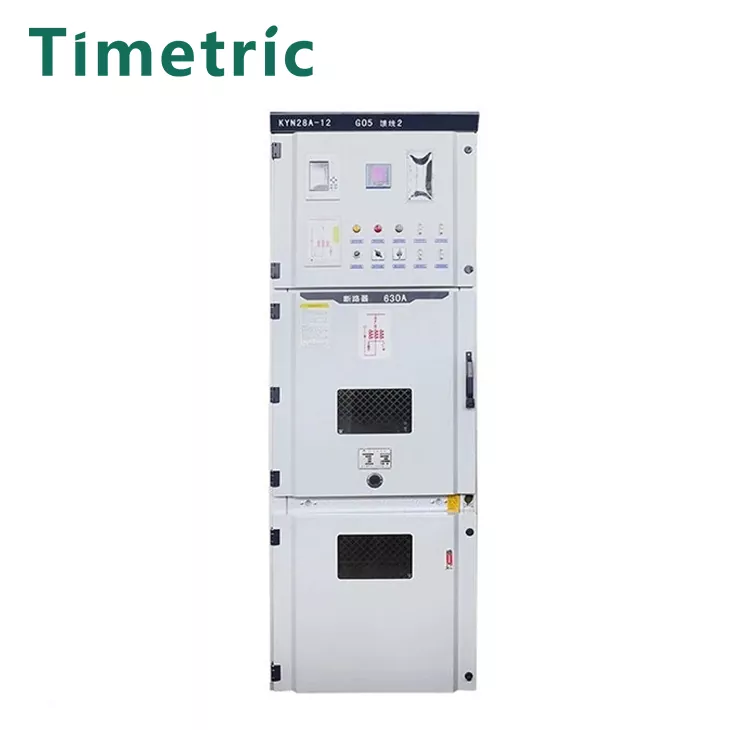

Kyn28 páncélozott levegő szigetelt kapcsolóberendezés beltéri 11kV

A KYN28 páncélozott levegőszigetelt kapcsolóberendezés beltéri 11kV-nek meg kell felelnie a GB3906-1991 "3-35 kV AC fém-zárt kapcsolóberendezés szabványának megfelelő követelményeinek. Két fő részből áll: a szekrényből és a megszakítóból, és olyan funkciókkal rendelkezik, mint a beérkező és a kimenő vonalak, a kábelek bejövő és kimenő vonalak, valamint a buszbarát csatlakozás. A szekrény héjból, elektromos alkatrészekből (beleértve a szigetelő alkatrészeket), különféle mechanizmusokból, másodlagos csatlakozókból és csatlakozásokból áll.
A nagyfeszültségű kapcsoló szekrény szerkezete általában hasonló, elsősorban egy megszakító helyiségre, egy busztéri helyiségre, egy másodlagos vezérlőhelyre (műszerszoba) és egy adagolóhelyiségre osztva. A szobák között általában acéllemezek vannak.

A nagyfeszültségű kapcsolóberendezések feloszthatók a következő három típusra:

1.1. Eltávolítható vagy kosár típus (Y jelölve):
Ez azt jelenti, hogy a szekrény fő elektromos alkatrészeit (például a megszakítókat) kivehető kocsiba kell felszerelni. Mivel a CART szekrénynek jó cserélhetősége van, ez jelentősen javíthatja az áramellátás megbízhatóságát. A leggyakrabban használt kosár típusok a következők: elszigetelő kocsik, mérő kocsik, megszakítókocsik, PT-kocsik, kondenzátorkocsik és használt változó kocsik, például a Kyn28A-12.

1.2. Rögzített típus (G jelölve):
Ez azt jelenti, hogy a szekrény összes elektromos alkatrésze (például megszakítók vagy terheléskapcsolók stb.) Fiatalan telepítve van. A rögzített kapcsolóberendezések egyszerűbbek és gazdaságosabbak, például az XGN2-10, a GG-1A stb.
2. A telepítési hely szerint beltéri és kültérire osztható;

2.1. Beltéri használatra (N jelölve):
Csak beltéri telepíthető és használható, például: páncélozott levegőszigetelt kapcsolóberendezés beltéri 11 kV és más kapcsolószekrények;

2.2. Kültéri használatra (W jelölve):
Telepíthető és használható szabadban, például: XLW és más kapcsolószekrények.
3. A szekrény szerkezete szerint négy kategóriába sorolható: fémmel zárt páncélozott kapcsolószekrény, fémmel zárt particionált kapcsolószekrény, fémmel beágyazott doboz típusú kapcsolószekrény és nyitott kapcsolószekrény. [1]
3.1. A fémmel zárt kapcsolókészülék fő alkatrészeit (például megszakítók, transzformátorok, buszrudak stb.) A fémmel zárt páncélozott kapcsoló szekrény (például a megszakítókat, transzformátorokat, buszrudakat stb. Mint például a KYN28A-12 nagyfeszültségű kapcsoló szekrény.
3.2. Fém által zárt particionált kapcsolószekrény (a J betűvel jelölve): Hasonlóan a páncélozott fémmel zárt ellátáshoz, a fő elektromos alkatrészeit külön rekeszekbe is telepítik, de egy vagy több nem fémes partícióval rendelkezik, amelyek megfelelnek bizonyos védelmi szinteknek. Mint például a JYN2-12 nagyfeszültségű kapcsolóberendezés.
3.3. Fémmel zárt doboz típusú kapcsolóberendezés (x betűvel jelölve) A kapcsolóberendezés egy fémmel zárt kapcsolóberendezés. Mint például az XGN2-12 nagyfeszültségű kapcsolóberendezés.
3.4. Nyitott kapcsolóberendezés, nincs védelmi szintű követelmény, a héj részben nyitott kapcsolóberendezés. Mint például a GG-1A (F) nagyfeszültségű kapcsolóberendezések.

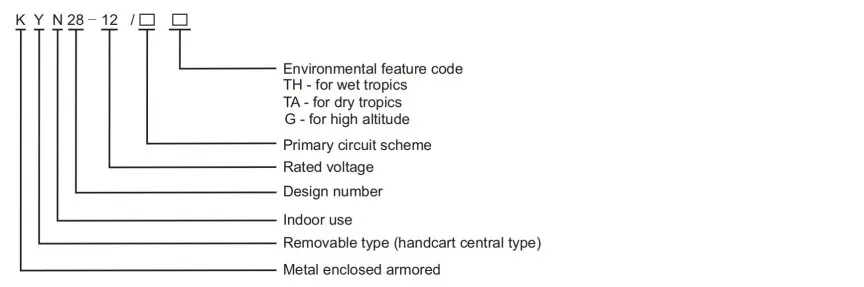

Modellleírás

Fő műszaki paraméterek

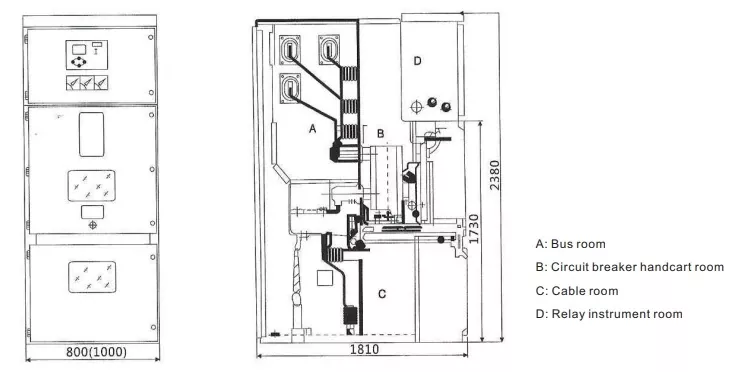

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Páncélozott levegőszigetelt kapcsolóberendezés beltéri 11 kV környezeti feltételek felhasználására:
Telepítési hely: Beltéri
Magasság: ≤1000 m, kérjük, kérjen egyéb követelményeket
Környezeti hőmérséklet: -15 ℃ ~+40c
A maximális napi hőmérsékleti különbség: ≤25K
Havi átlagos relatív páratartalom: ≤90%
Napi átlagos relatív páratartalom: ≤95%
Szeizmikus intenzitás ellenállás: 8 fok

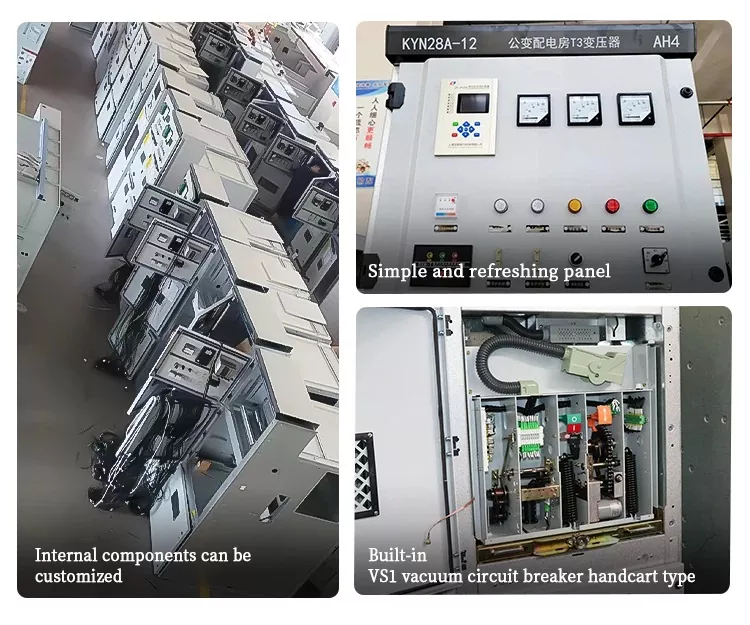

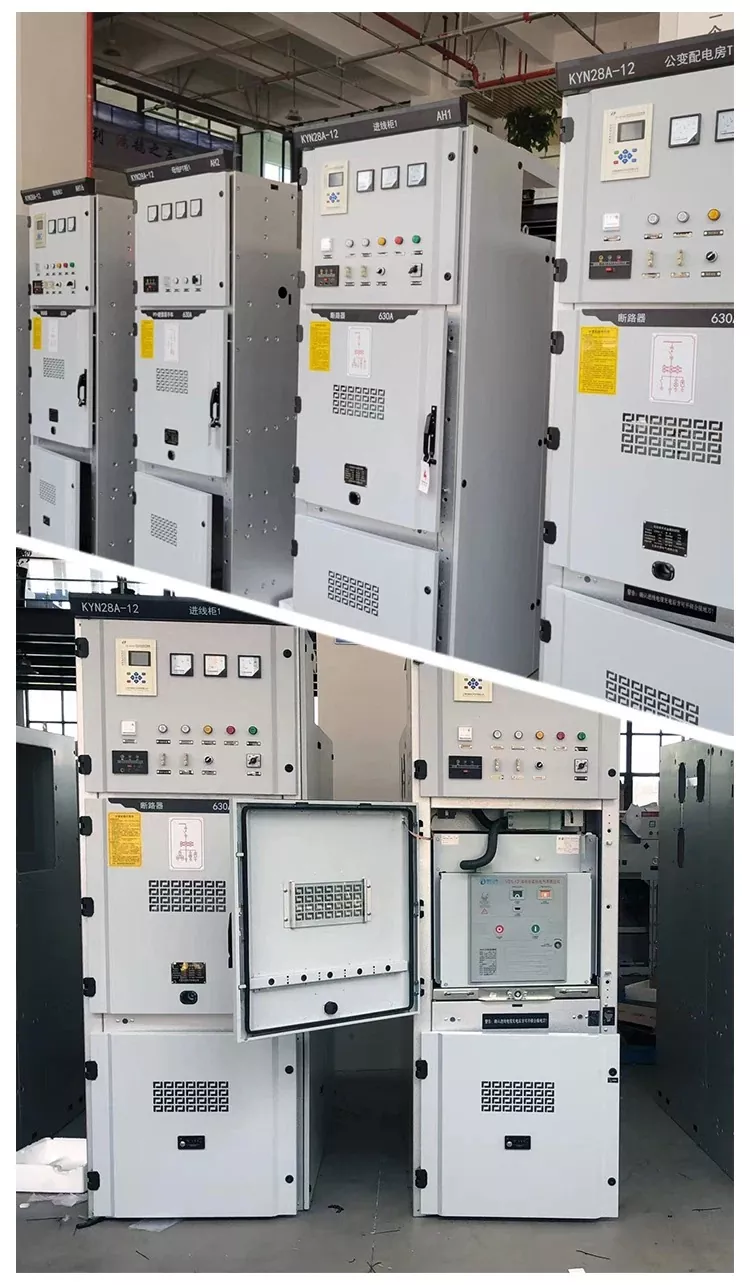

A SwitchGear előnyei és jellemzői

Páncélozott levegőszigetelt kapcsolóberendezés beltéri 11 kV fő elektromos indikátorok ：

1.21 A nagyfeszültségű kapcsolóberendezések névleges feszültsége: 3,6 kV, 7,2 kV, 12kV

1.2.2 A nagyfeszültségű kapcsolóberendezések névleges frekvenciája: 50Hz/60Hz

1.2.3 Hőmérséklet-emelkedés: A fő áramkör hőmérsékleti emelkedése a névleges áram és a névleges frekvencia mellett meg kell felelnie a GB/T 11022-1999 rendelkezéseinek.

1) A kabinetben lévő alkatrészek hőmérsékleti emelkedési értéke nem haladhatja meg az alkatrészek megfelelő szabványainak rendelkezéseit.

2) A hozzáférhető ház és a burkolat hőmérséklete nem haladhatja meg a 30K -t.

1.2.4 A névleges rövidzárlat-törés és a záró áram:

1) Minősített rövidzárlat-törésáram: 20 ~ 50Ka.

2) A névleges rövidzárlat-záró áram (csúcsérték) a megfelelő névleges rövidzárlat-törésáram 2,5-szerese.

1.2.5 névleges hőstabilitási áram (4s -nél): 20 ~ 40KA

1.2.6 A névleges dinamikus stabilitási áram (csúcsérték) a névleges dinamikus stabilitási áram 2,5 -szer.

1.2.7 Bővített rövidzárlati áramtörési idő 50 ~ 100-szor.

1.2.8. Minősített aktuális törési idők 20000 ~ 30000 alkalommal.

1.2.9 A nyitó és záró mechanizmus és a kiegészítő áramkör névleges feszültsége: AC, DC 220V vagy más.

A páncélozott levegőszigetelt kapcsolóberendezés beltéri 11kV.

1.1.12 Az egyes alkatrészek külső szigetelési kúszási távolsága és a nagyfeszültségű kapcsoló kabinetben lévő támogató szigetelés megfelel az állam és a korábbi villamosenergia-minisztérium követelményeinek. Az anti-kondenzációs eszközök szükség szerint felszerelhetők.

1.1.13 A nagyfeszültségű kapcsoló szekrény szerkezete biztosítja a személyzet biztonságát, és megkönnyíti a működést, karbantartást, ellenőrzést, megfigyelést, átalakításokat és teszteléseket.

1.1.14 Az egyes alkatrészek és vezetői csatlakoztatása a nagyfeszültségű kapcsoló szekrényben nem haladja meg a megfelelő előírásokban megadott üzemi hőmérsékletet a nyár magas hőmérsékleti időszakában.

1.1.15 Az alkatrészekre vonatkozó követelmények:

1) Ugyanazon besorolási és szerkezetű alkatrészek ugyanazon típusú termékben felcserélhetők lehetnek.

2) A nagyfeszültségű kapcsoló szekrénybe telepített minden alkatrész megfelel a saját műszaki szabványainak.

1.2.16 Védelmi szint és belső hibák:

1) Ha a levegőt önmagában szigetelő táptalajként használják, akkor a kabinetben az egyes fáziskarok fázis-fázisának és talajtakaródása megfelel a vonatkozó nemzeti előírásoknak.

2) Annak megakadályozása érdekében, hogy az emberek megközelítsék a nagyfeszültségű kapcsolóberendezések nagyfeszültségű élő részeit, és megérintsék a mozgó alkatrészeket, a védelmi szint: IP4X, amely megakadályozhatja, hogy a tárgyak, például ≥1,0 ​​mm átmérőjű fémhuzalok, ≥1,0 ​​mm vastagságú keskeny csíkokkal rendelkezzenek.

3) A belső hibák esetében a következő követelmények teljesülnek:

A fémmel zárt, nagyfeszültségű kapcsolóberendezések megakadályozhatják a munkavállalók ív sérüléseit, amelyeket a saját hibái, rendellenességei vagy téves moporációja okoznak. Intézkedéseket hoznak az ember által okozott belső hibák megelőzésére, és a reteszelő eszközöket telepítik a téves műveletek megelőzése érdekében. A nyomáscsökkentő csatornákat úgy állítják be, hogy figyelembe vegyék a belső alkatrészek meghibásodása által okozott beltéri túlnyomás és nyomáskibocsátást.
