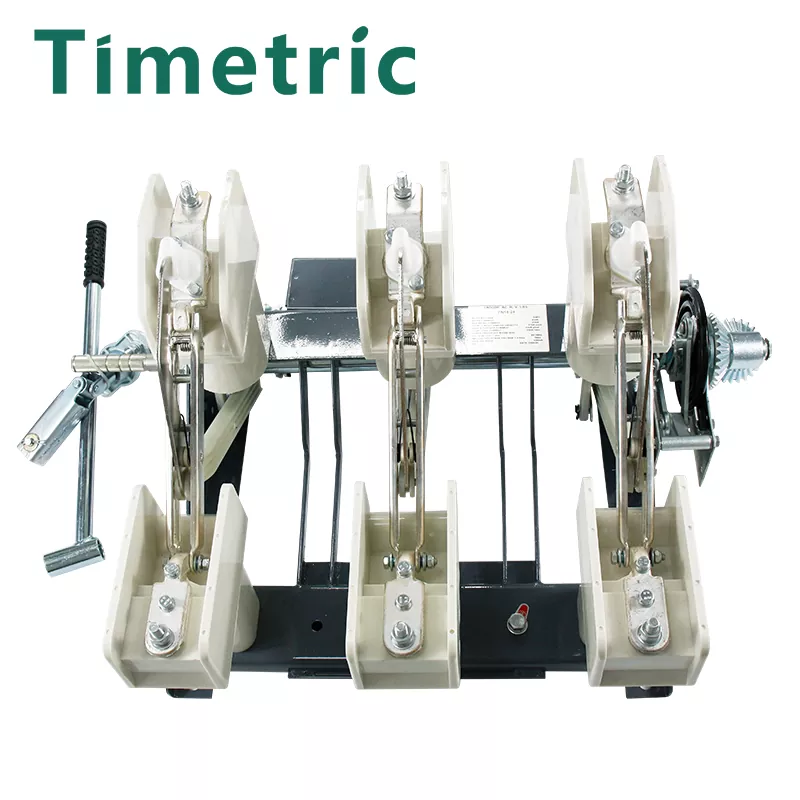

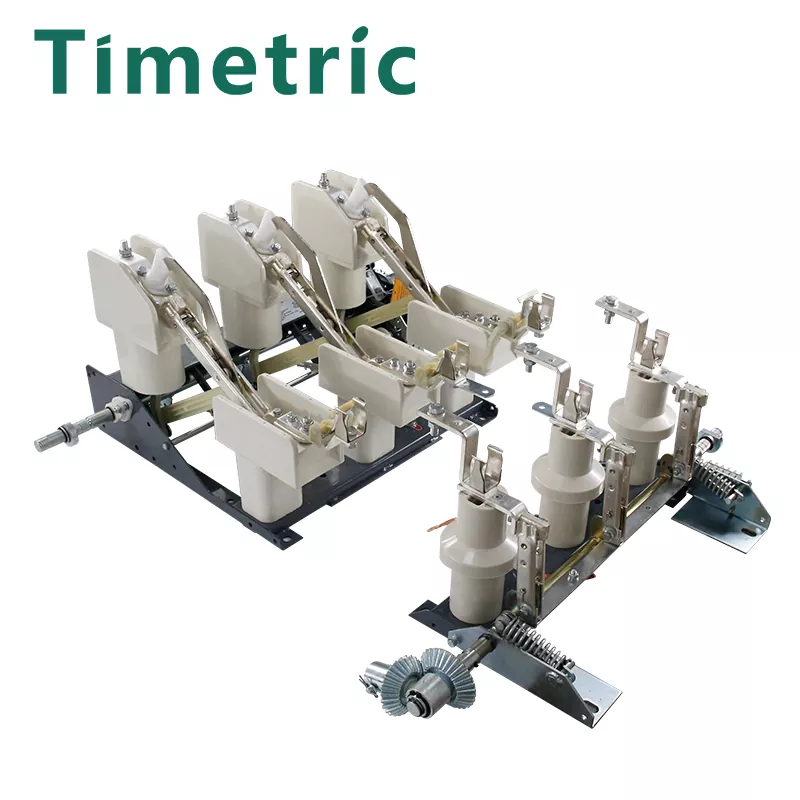

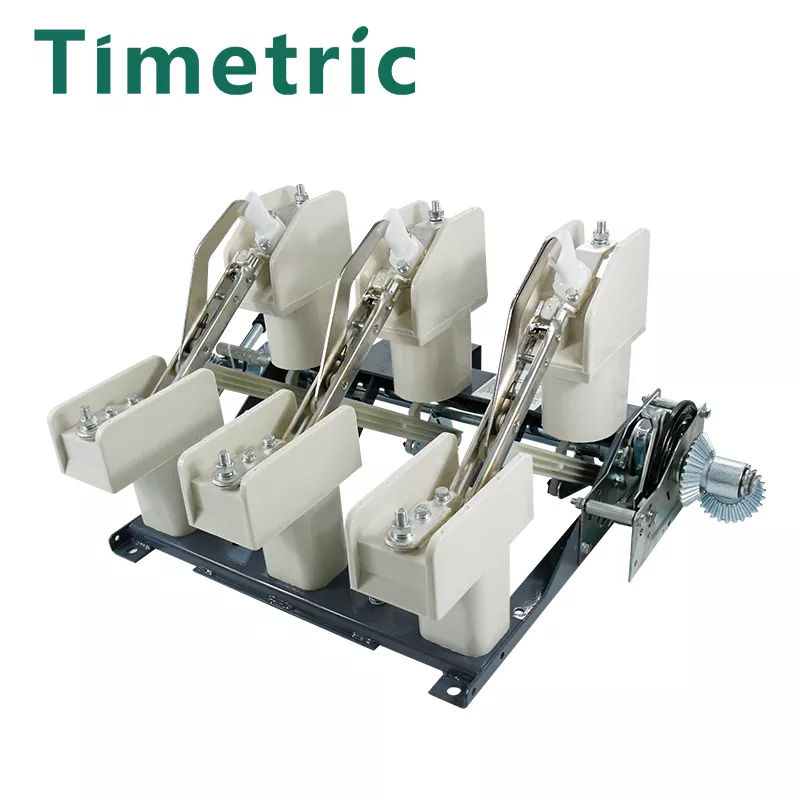

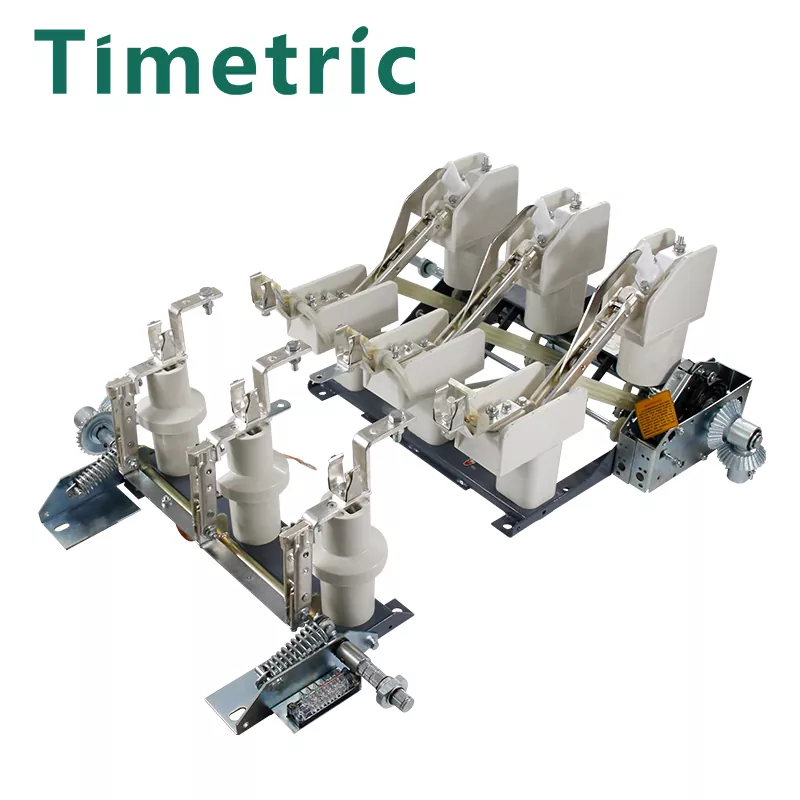

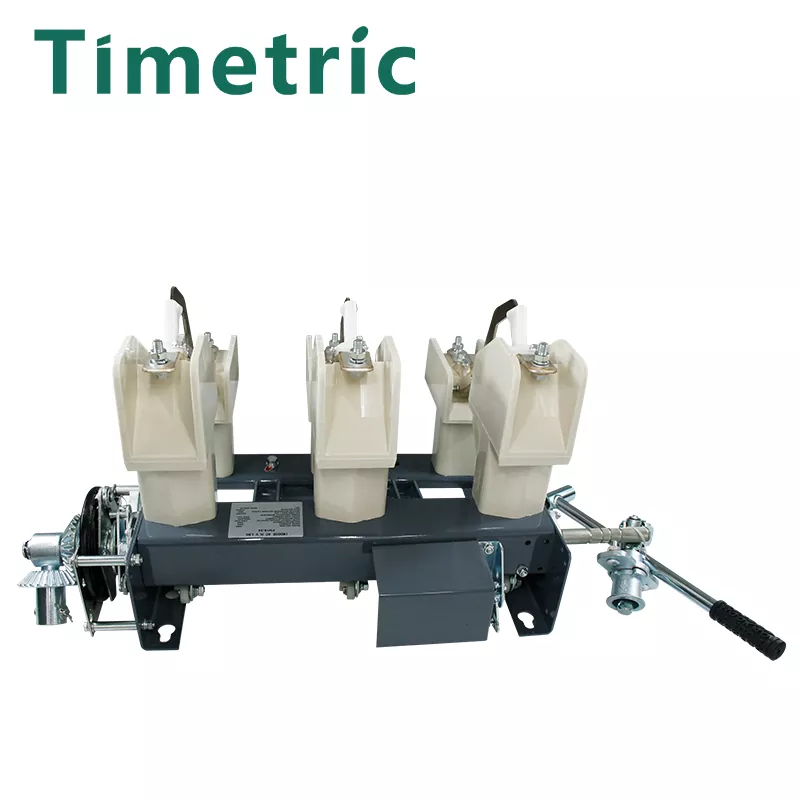

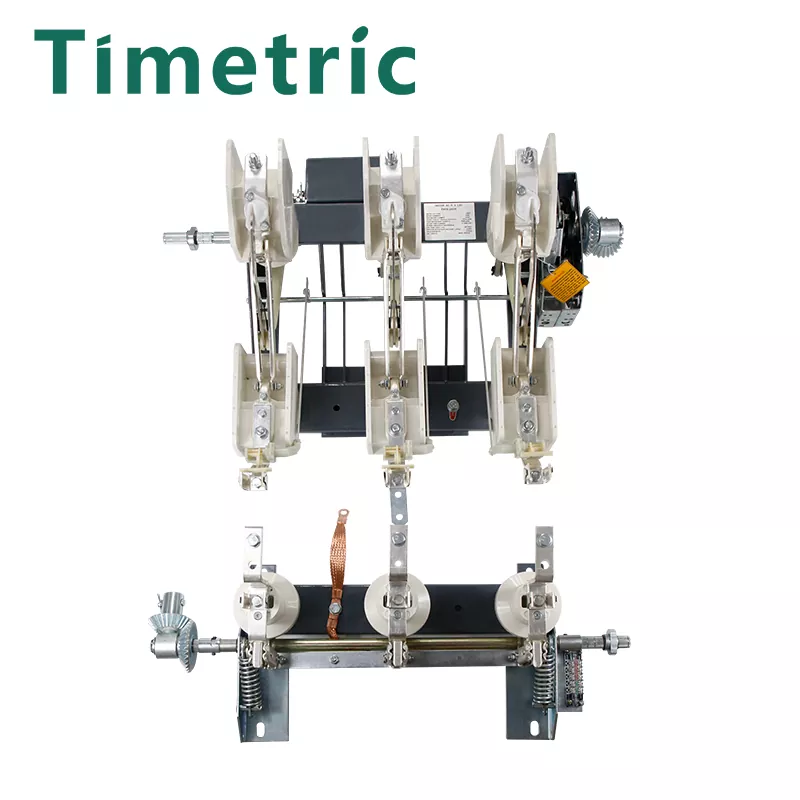

FN18-24KV beltéri terheléskapcsoló

A Timetric Electric által gyártott FN18-24KV beltéri terheléskapcsoló egy háromfázisú, nagyfeszültségű kapcsolóberendezés, 24 kV névleges feszültséggel és 50 Hz névleges frekvenciával. A terhelési áramok leválasztására és összekapcsolására, az elektromos készülékek bezárására, a kirakodott transzformátorok és a kábel töltési áramok, valamint a rövidzárlati áramok bezárására szolgál. A földelő kapcsolóval felszerelve ellenáll a rövidzárlati áramoknak, és elsősorban a városi elosztó állomásokon és az ipari energiafelszerelésekben használják háromfázisú gyűrűhálózatokban vagy terminál tápegységben, rövidzárlat védelmét biztosítva a vezérlődobozok számára. Fel van szerelve mind kézi, mind elektromos működési mechanizmusokkal, hogy megkönnyítsék az energiarendszerek háromirányú távirányító követelményeit.

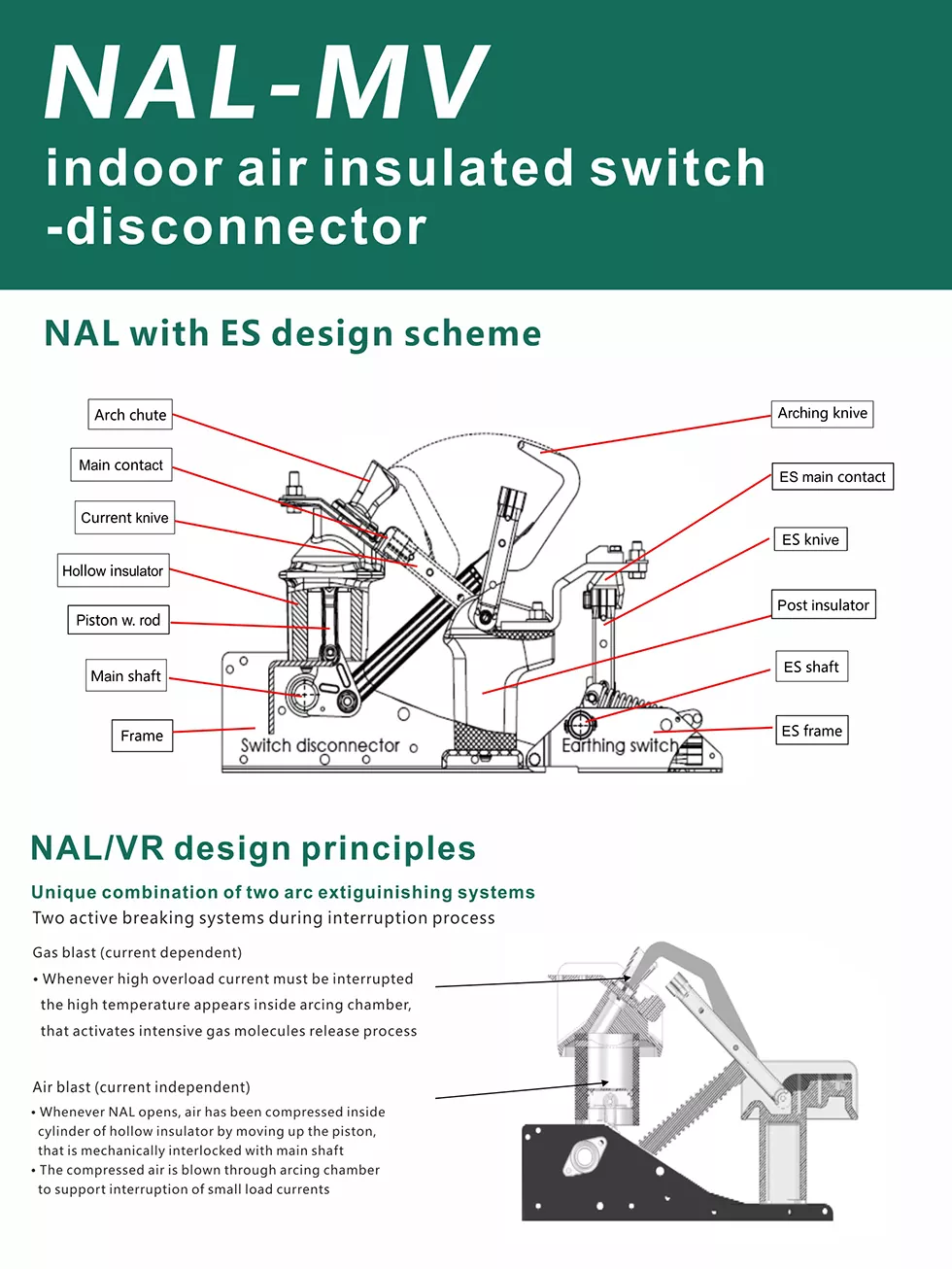

1. Gázrobbanás (áramhoz kapcsolódó)

· Ha túlzott túlzott túláram bekövetkezik, az ívkamrában magas hőmérsékleteket generálnak, ami erőszakos felszabadulást okoz a gázmolekulákban.

2. Légfúvás (függetlenül ellenőrzött)

· A NAL aktiválása minden alkalommal, a dugattyú felfelé irányuló mozgása összenyomja a levegőt az üreges szigetelőhengerben. Ez a tömörítési folyamat mechanikusan kapcsolódik az orsóhoz.

· A sűrített levegőt a kisülési kamrán keresztül fújják ki, segítve az alacsony terhelésű áramok megszakítását.

Munkakörnyezet ：

1.

Megszakítja a terheléseket, végezzen szegmentált műveleteket és izolálja a downstream berendezéseket.

2. Ipari és kereskedelmi alkalmazások

3. FN18-24 kV beltéri terheléskapcsoló és az eloszlási transzformátorok védelme, ha biztosítékokkal együtt használják (IEC 62271-105)

4. A NAL kapcsolók a következő funkciókkal:

1000 mechanikai terhelés nélküli művelet

Legfeljebb 100 elektromos művelet teljes névleges árammal

5. Szolgáltatási feltételek - Beltéri környezet, szobahőmérséklet -40 ° C és 55 ° C között

A standard NAL/F alkalmas normál működési körülményekhez (0. tervezési kategória)

A NAL-H/NALF-HIS alkalmas durva működési környezetekhez (megfelel a tervezési kategóriának az IEC 62271-304: 2008-05-ben)

Az FN18-24KV beltéri terheléskapcsoló előnyei

Az FN18-24KV beltéri terheléskapcsoló kulcsfontosságú előnyei ：

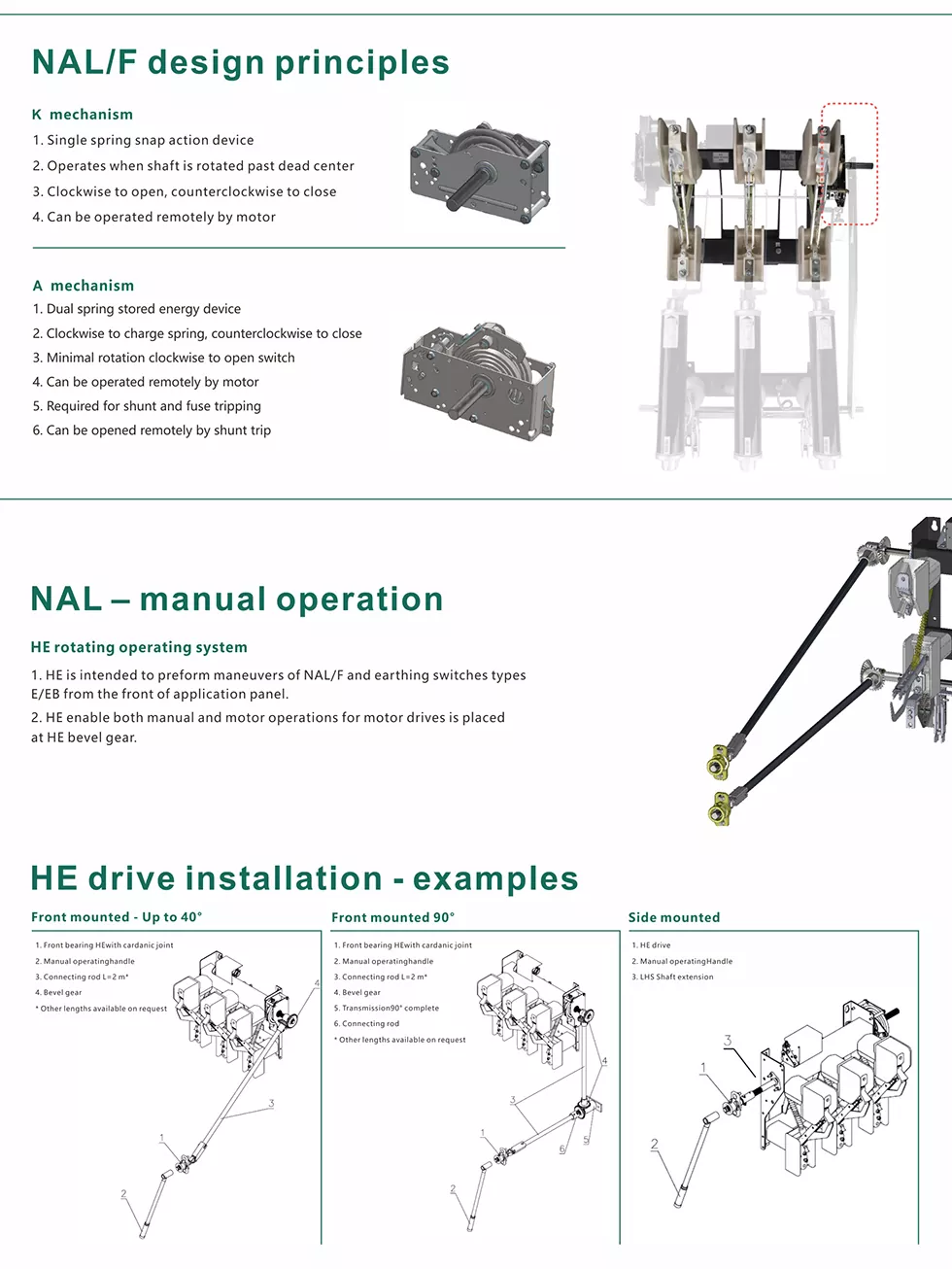

1. Fő konfigurálható alkatrészek

· Egy- vagy kettős tavaszi mechanizmus

· Kiegészítő kapcsolatok be- és ki- és földelő kapcsolókhoz

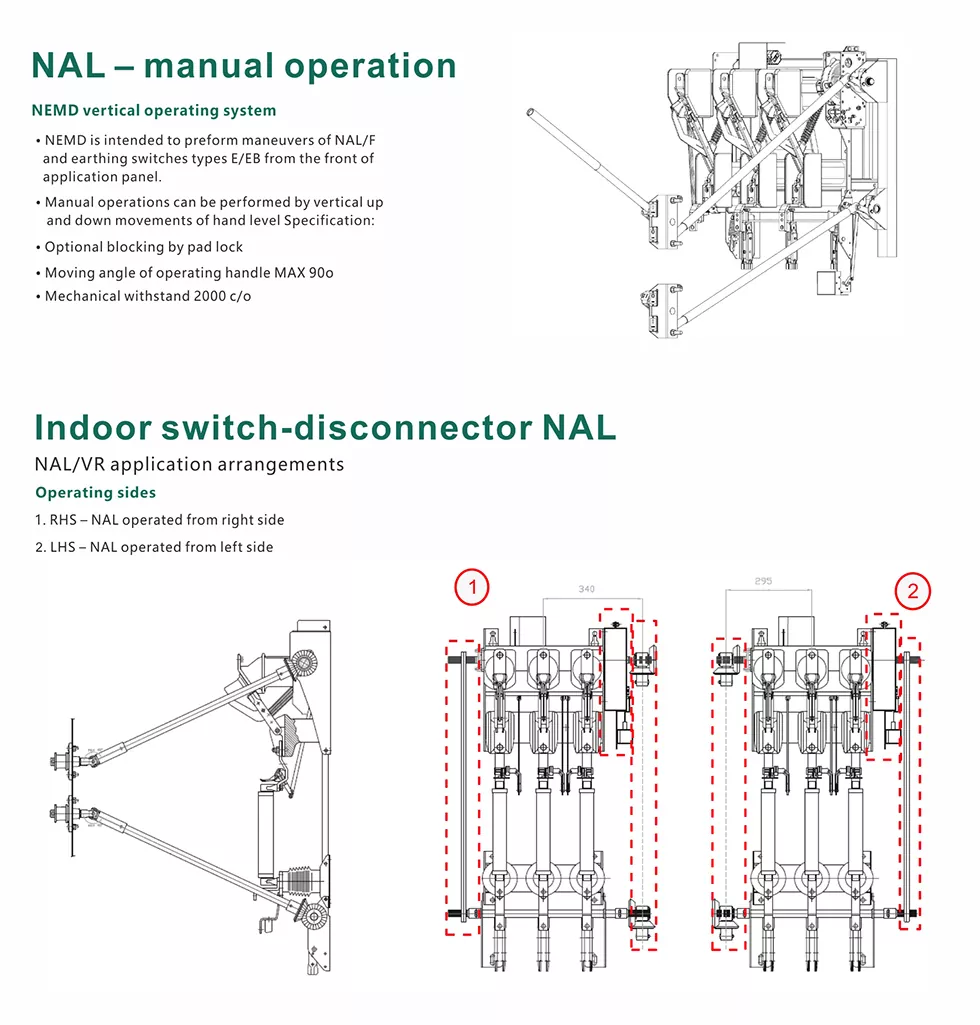

· Motorhajtás (tengelyre szerelt és elülső szerelt)

· A tekercsek blokkolása és kioldása

· A biztosítéktartók biztosítékos kioldó rendszerrel vagy anélkül (felső/alsó rögzítés)

· Földelő kapcsoló (felső/alsó rögzítés)

· Mechanikus reteszelés

· Fújt biztosítékjelző

2. Az FN18-24 kV beltéri terheléskapcsoló-kombinációkat általában vonal- és transzformátor kapcsolókként használják, és költséghatékony alternatívát kínálnak a megszakítók számára.

Kiváló törési teljesítményük és automatikus biztosítékkioldó rendszerük (IEC 62271-105) miatt a biztosítékok képesek megszakítani a túlterhelés és a rövidzárlati áramok teljes tartományát.

Az áramkorlátozó biztosítékok rendkívül gyors válaszideje miatt ezek jelentősen csökkenthetik a várt áramot.

GYIK

Testreszabhatja -e a cég a termékeket az én igényeim szerint?

Igen, testreszabhatjuk a termékeket az ügyfelek igényei szerint. Általánosságban elmondható, hogy az ügyfeleknek csak a következőket kell biztosítaniuk: leválasztani a kapcsoló modelljét, feszültségét, áramát, használati környezetét stb.

Mi a leggyorsabb szállítási időd?

Általában elfogadjuk az ügyfél vizsgálatát, kommunikálunk és megerősítjük a leválasztó konkrét paramétereit. A tényleges termelési időt a vásárlási mennyiség szerint határozzuk meg.

Milyen az értékesítés utáni szolgáltatása?

Támogatunk egy 1 éves garanciát. A normál árajánlat nem tartalmazza a helyszíni értékesítés utáni szolgáltatást. Ingyenes online kommunikáció és útmutatás áll rendelkezésre.
