Terhelésmegszakító kapcsoló

Időmérős terhelésmegszakító kapcsoló Bevezetés

A nagyfeszültségű terheléskapcsoló egyfajta funkció a nagyfeszültségű megszakító és a nagyfeszültségű leválasztó kapcsoló elektromos készülékei között, a nagyfeszültségű terheléskapcsolót és a nagyfeszültségű biztosítékot gyakran sorosan használják; Erőátviteli transzformátorok vezérlésére szolgál. A nagyfeszültségű terheléskapcsoló egyszerű ívoltó berendezéssel rendelkezik, így bizonyos terhelési és túlterhelési áramokat képes kikapcsolni. De nem tudja megszakítani a rövidzárlati áramot, ezért általában nagyfeszültségű biztosítékokkal sorba kapcsolva használják, rövidzárlat elleni biztosítékok segítségével.

A terhelésmegszakító kapcsoló alkalmas oszlopszerelésre kézi és elektromos működtetéssel. A kapcsolótest a Toshiba VSP5-12-ből származik. A kapcsoló karbantartást nem igénylő terheléskapcsoló. Vákuumos ívoltással és SF6 gázzal a talaj- és fázisszigetelő közeggel szemben. Ez a termék megfelel: GB3804 "Nagyfeszültségű AC terheléskapcsoló" és GBT11022 "Nagyfeszültségű kapcsolóberendezések és vezérlőberendezések szabványos megosztása Műszaki követelmények".

Időzített terhelésmegszakító kapcsoló paramétere (specifikáció)

Timetric Load Breaking Switch Környezeti feltételek

1. Magasság: 2000 m és az alatt;

2, a környezeti hőmérséklet: -25 °C ~+40 °C;

3, relatív páratartalom: napi átlag nem több, mint 95%, havi átlag nem több 90%-nál;

4, nincs vezető por, korrozív gáz és vízgőz testhelyek;

5. Tűz- és robbanásveszély nélküli helyek;

6, nincs gyakori heves vibrációs hely

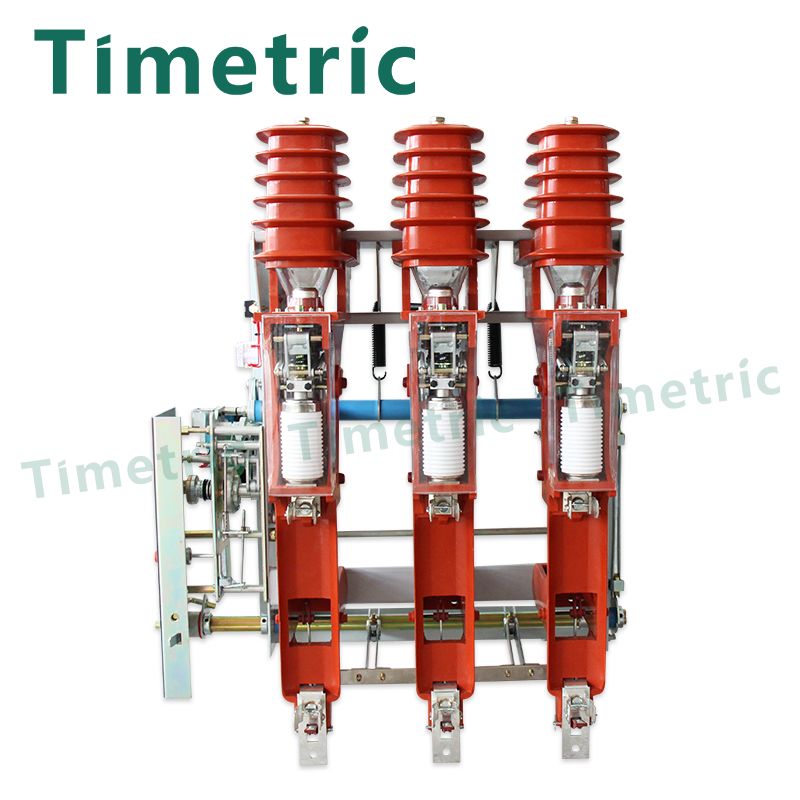

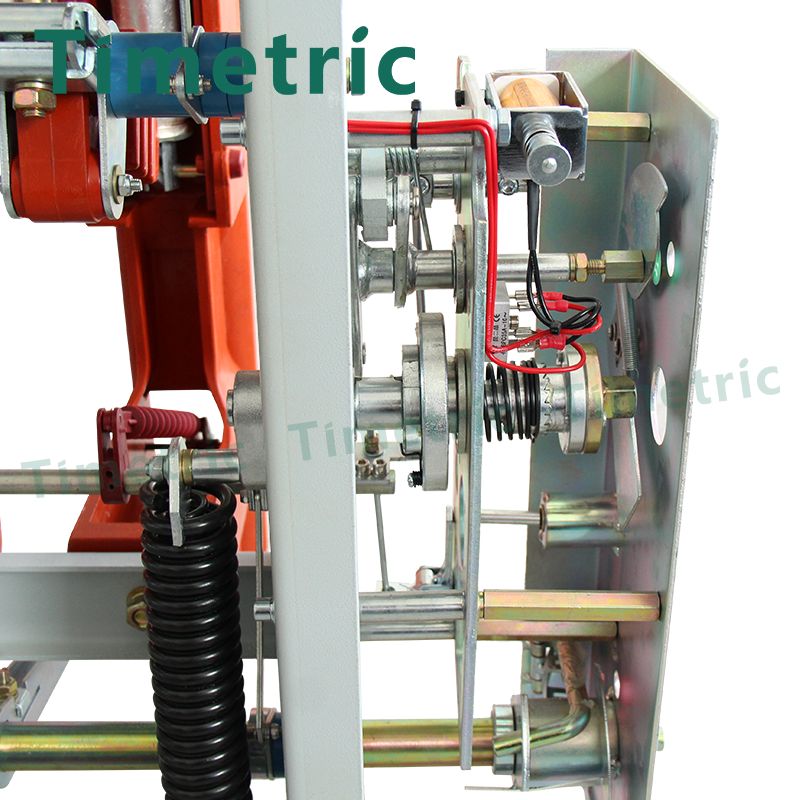

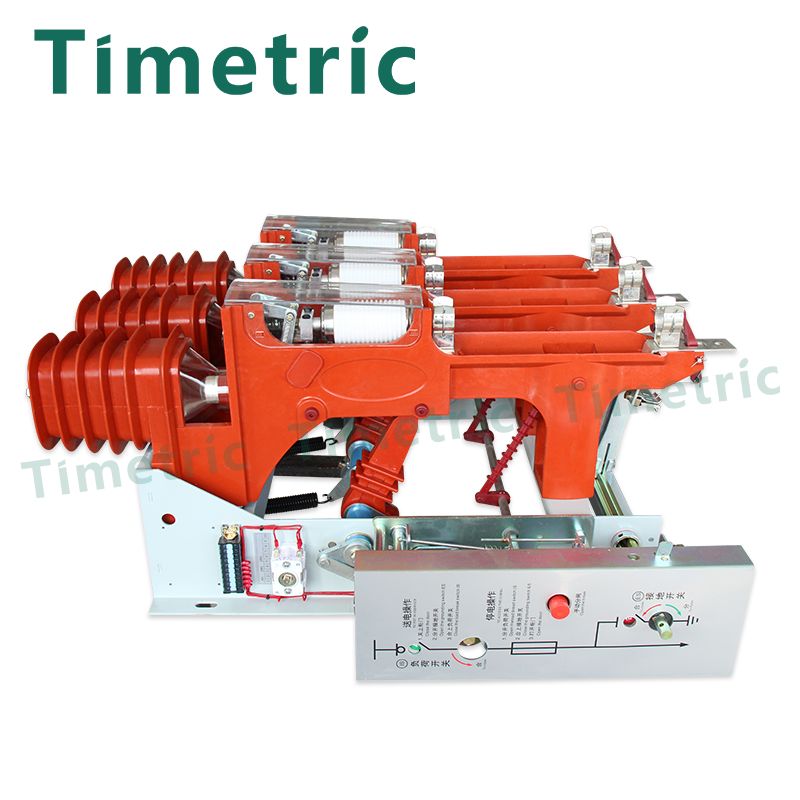

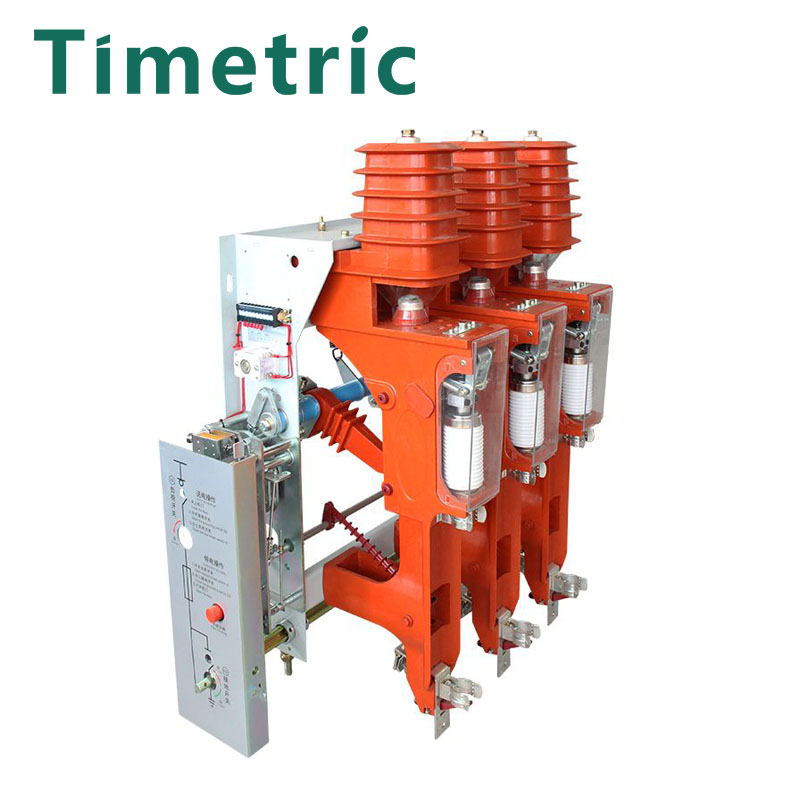

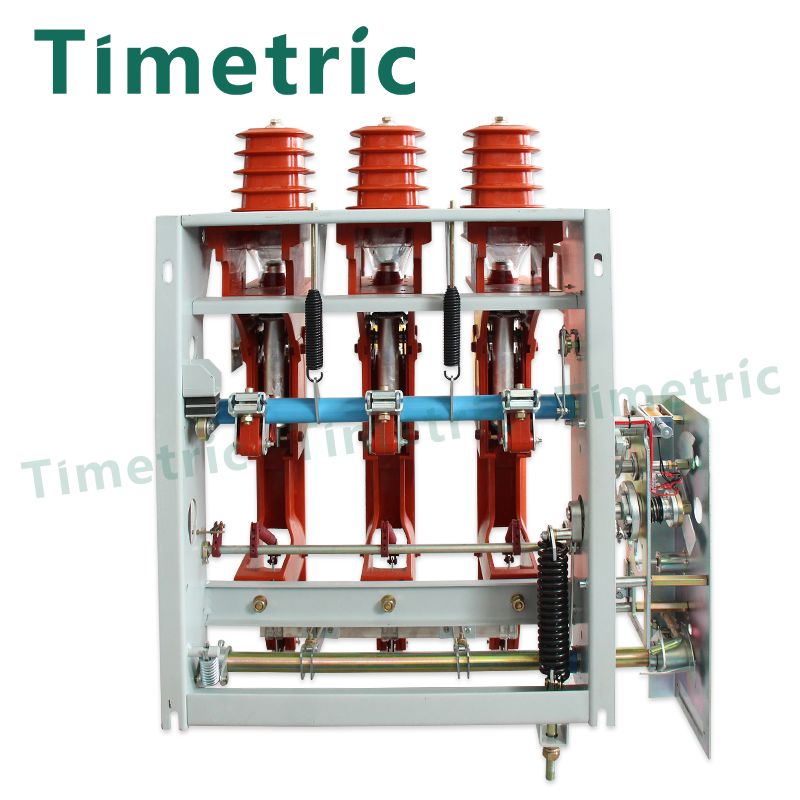

Időzített terhelésmegszakító kapcsoló részletei
