Vcb megszakító

Időmérős Vcb áramköri megszakító Elektromos ív kialakulása és kioltása vákuumban

A Wenzhou Shuyi Import and Export Co., Ltd. a Timetric Vcb Circuit Breaker jól ismert gyártója Kínában. A vákuumív nagyon különbözik a korábban megismert gázívkisülési jelenségtől. A gáz disszociációja nem a fő tényező az ív létrehozásában. A vákuumívkisülés az érintkező elektródáról elpárolgott fémgőzben jön létre. Ugyanakkor az ívteljesítmény jellemzői eltérőek különböző megszakítóáram esetén. Általában kisáramú vákuumívre és nagyáramú vákuumívre osztjuk.

Kis áramú vákuumív

Amikor az érintkező vákuumban megszakad, koncentrált árammal és energiával rendelkező katódfolt keletkezik, és a katódfoltból nagy mennyiségű fémgőz párolog el. A fématomok és a töltött részecskék sűrűsége nagyon nagy, és az ív benne ég. Ugyanakkor az ívoszlopban lévő fémgőz és töltött részecskék folyamatosan kifelé diffundálnak, és az elektróda folyamatosan elpárologtatja az új részecskéket, hogy helyettesítse őket. Ha az áramerősség nulla, az ív energiája csökken, az elektróda hőmérséklete csökken, a párolgás csökken, és a részecskesűrűség az ívoszlopban csökken. Végül a katódfolt eltűnik, és az ív kialszik, amikor az áramerősség nulla.

Néha a párolgás nem tudja fenntartani az ívoszlop diffúziós sebességét, az ív hirtelen kialszik, és a levágás jelensége következik be.

Nagyáramú vákuumív

Amikor az érintkező lekapcsol egy nagy áramot, az ív energiája megnő, és az anód is komolyan felmelegszik, erős koncentrált ívoszlopot képezve. Ugyanakkor az elektromos erő hatása is nyilvánvaló. Ezért a nagyáramú vákuumívnél az érintkezők közötti mágneses téreloszlás döntően befolyásolja az ív stabilitását és ívoltási teljesítményét. Ha az áram túl nagy, és meghaladja a határmegszakító áramot, az megszakítási hibát okoz. Ebben az időben a hajérintkezési hő komoly, az áram nulla után még mindig elpárolog, a közepes helyreállítás nehéz, nem tudja leválasztani az áramot.

Időmérős Vcb megszakító paraméter (specifikáció)

Időmérős Vcb áramköri megszakító I. Használati környezeti feltételek:

1. Magasság: 2000 m és az alatt.
2. Környezeti hőmérséklet: Felső határ 40 °C, alsó határ -15 °C.
3. Relatív páratartalom: a napi átlag legfeljebb 95%, a havi átlag nem több, mint 90%; Az átlagos napi vízgőznyomás legfeljebb 2,2 kPa; A havi átlagos vízgőznyomás kevesebb, mint 1,8 kPa, és magas hőmérsékletű időszakban lecsapódhat, ha a hőmérséklet meredeken csökken.
4. A környező levegőt nem szennyezi jelentősen por, füst, maró és gyúlékony gázok, gőzök vagy sópermet.
5. A földrengés intenzitása nem haladja meg a 8°-ot.
6. Tűztől, robbanástól, súlyos szennyeződéstől és heves vibrációtól mentes helyek.

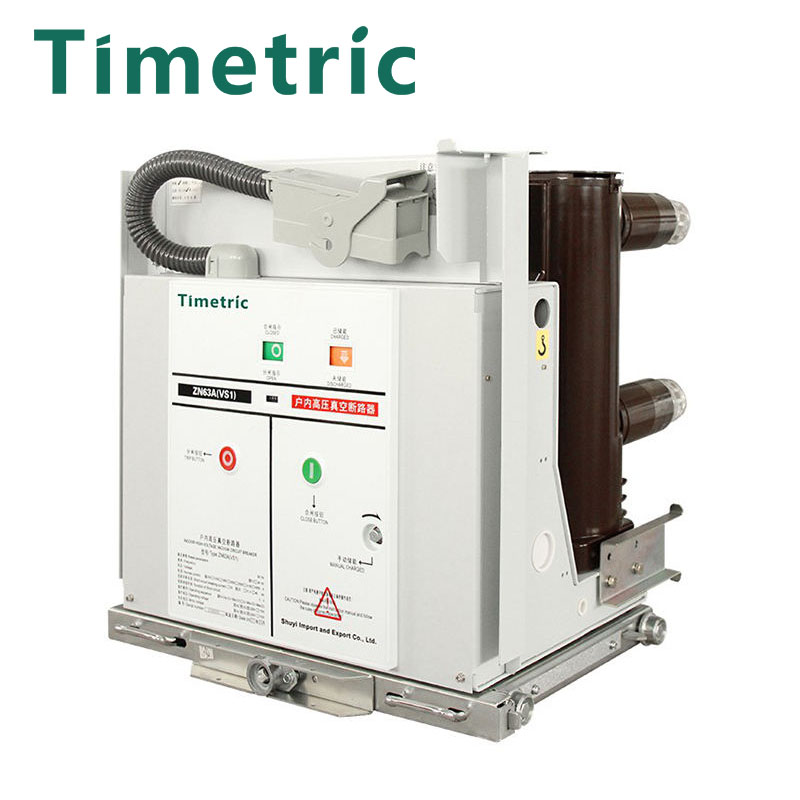

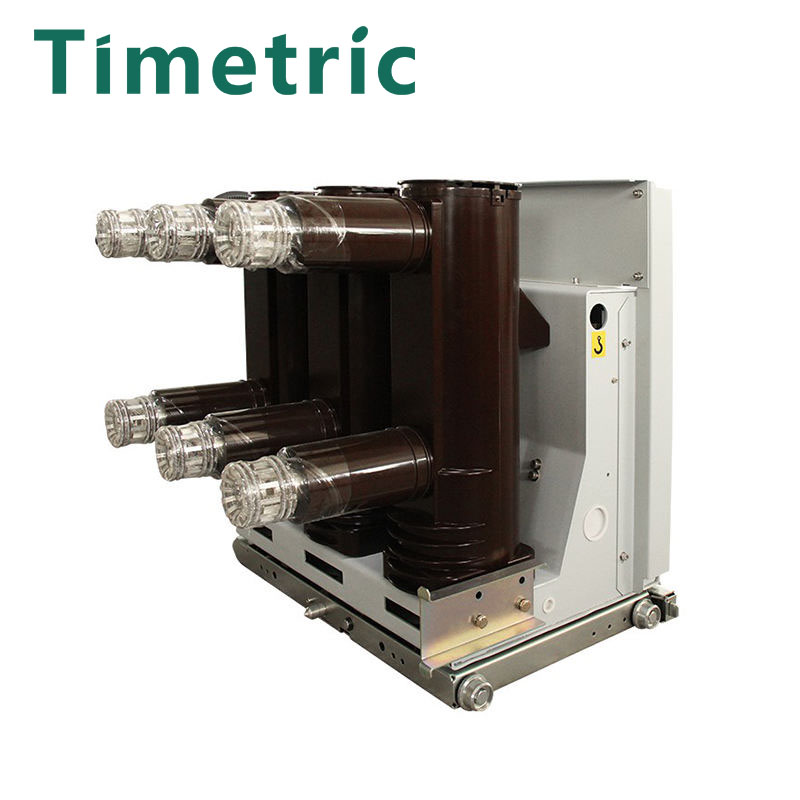

Időmérős Vcb áramköri megszakító részletei
