SF6 gázszigetelt gyűrűs egység

SF6 gázszigetelt gyűrűs egység: Az SF6 gázt ív oltó- és szigetelő közegként használják; A kapcsolószekrény teljesen lezárt, teljesen szigetelt szerkezet; A buszrúd, a kapcsoló és az élő alkatrészek teljesen bezáródnak egy rozsdamentes acél házba. Az üreg tele van SF6 gázzal, és a védelmi szint eléri az IP67 -et; A teljes kapcsolóberendezést teljesen nem érinti a külső környezeti feltételek, és a kapcsoló normál működését még szélsőséges esetekben is biztosíthatja (például rövid távú víz merítését), és a termék az élet karbantartásától mentes. A kapcsolószekrénynek egy teljes "ötbiztos" reteszelő készüléke van, amely teljes mértékben kiküszöböli a nem megfelelő emberi működés által okozott személyzet és berendezés meghibásodását. Az összes kapcsolószekrény megbízható és biztonságos nyomáscsökkentő csatornákkal rendelkezik, amelyek szélsőséges esetekben is biztosíthatják az operátorok személyes biztonságát. A kapcsolószekrényt két típusra osztják: rögzített egység kombináció és kibővíthető egység kombináció. A kapcsolószekrény általában belép és kilép az elejéről, és a különböző telepítési helyzetek szerint is megvalósíthatja az oldalsó kimenetet vagy az oldalsó bővítést; A szekrény kicsi és könnyen felszerelhető, ami alkalmas lehet kis helyekkel és durva környezettel rendelkező helyeken; A kapcsolószekrény elektromos, távirányító és megfigyelő eszközökkel felszerelhető a felhasználók különböző igényei szerint.

GB/T3804 3,6 kV ~ 40,5 kV nagyfeszültségű váltakozó áramú rakománykapcsoló

GB/T1984 nagyfeszültségű váltakozó áramú megszakító

GB/T16926 nagyfeszültségű váltakozó áramú rakomány-kapcsoló kombinációs eszköz

GB/T1985 nagyfeszültségű váltakozó áramú leválasztó és földelő kapcsoló

GB/T3906 3,6KV ~ 40,5 kV AC fémbe zárt ellátás és vezérlőberendezés

GB/T11022 A nagyfeszültségű kapcsolóberendezések és a vezérlőberendezések szabványainak általános műszaki követelményei

GB/T4208 házvédelmi fokozat (IP -kód)

DL/T404 3,6KV ~ 40,5 kV AC fém-zárt berendezők és vezérlőberendezések

GB/T311.1 Szigetelés koordináció 1. rész: Meghatározás, alapelvek és tervezés

12 kV gyűrűs hálózati szekrény (doboz) Szabványosított tervezési és testreszabási terv (2022 verzió)

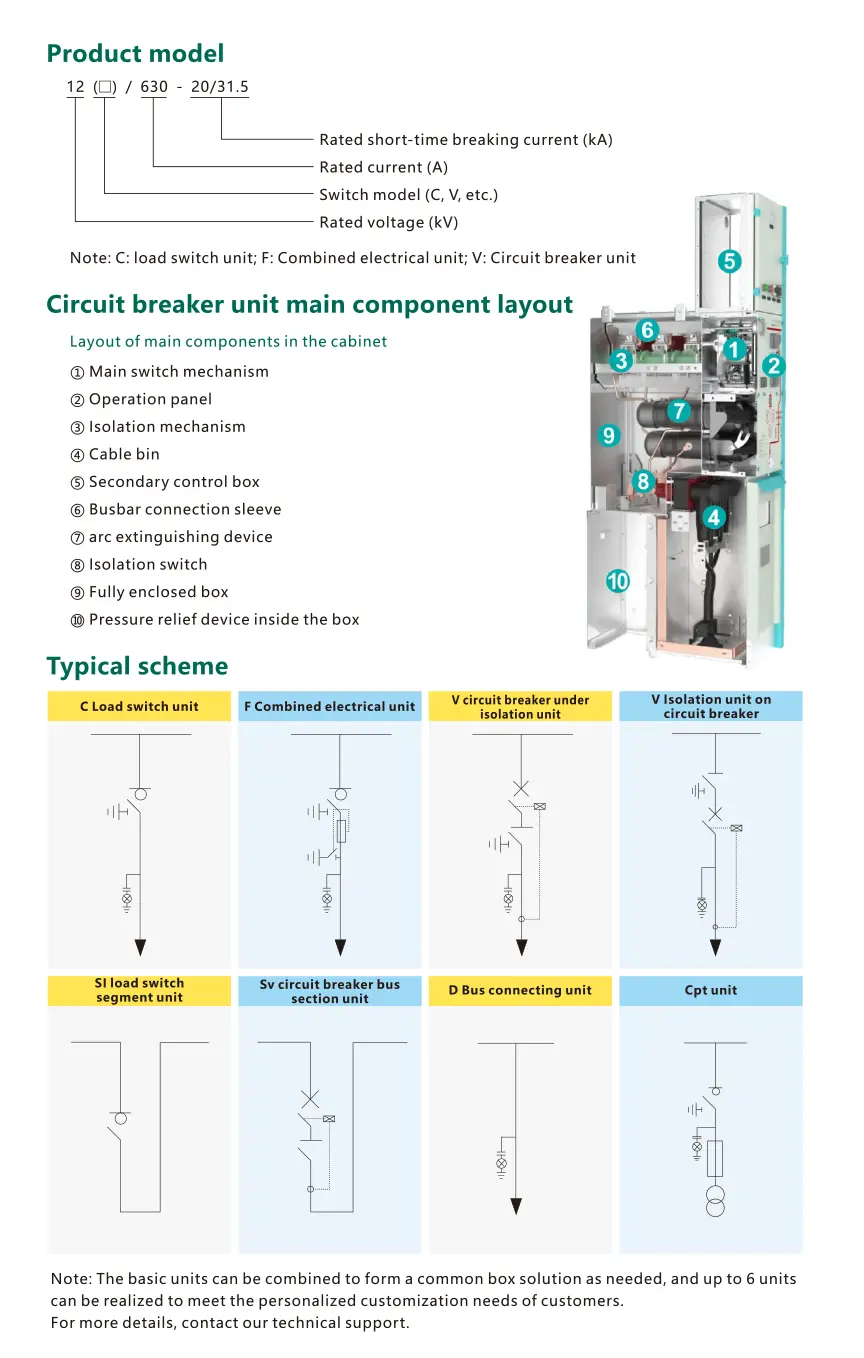

Fő műszaki paraméterek

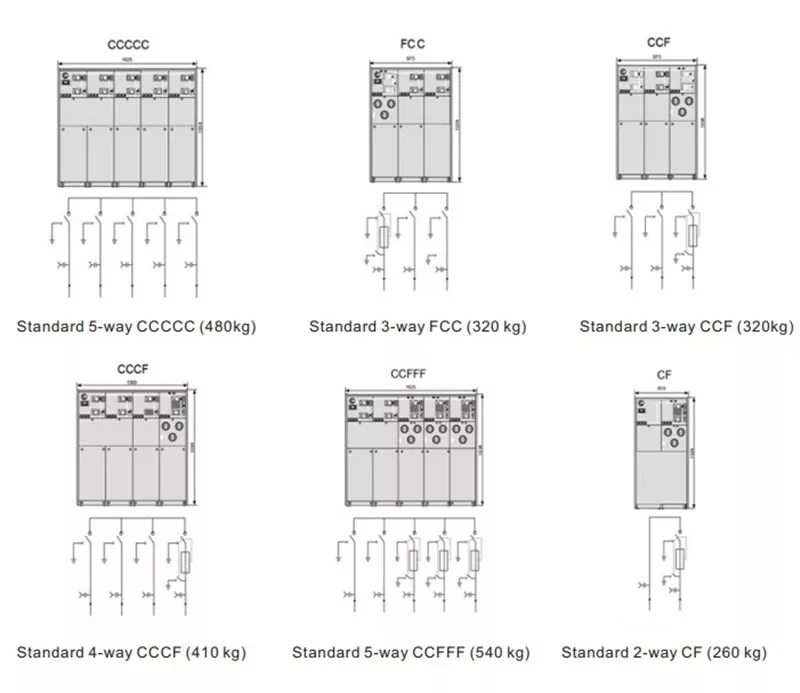

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Timetric ElectricF6 gázszigetelt gyűrűs egység használati környezet ：

1.Bient hőmérséklet: -40ºC ~+45ºC;

2. Relatív páratartalom: A napi átlag nem több, mint 95%, havi átlag nem 90%;

3.Abél: nem haladja meg a 4000 m -et;

(

A SwitchGear előnyei és jellemzői

Timetric ElectricsF6 gázszigetelt gyűrűs fő egység a következő szempontokat tartalmazza:

1. Biztonságos és megbízható: A felfújható szekrény kiváló minőségű SF6 gázt használ, amely erős negatív töltéssel és kiváló szigetelési teljesítménygel rendelkezik. Egységes elektromos mezőben a szigetelési szilárdság kb. 2-3-szoros a levegő, és nem mérgező és szagtalan. Ez nem éghető, kiváló ív-oltási és hűtési teljesítményt nyújt, így a terheléskapcsoló gyorsan és megbízhatóan elolthatja az ívet, miután levágta az áramot.

2. Kis méret. A kiváló szigetelési teljesítményű SF6 -gáz használata a felfújható szekrényt kisebb, könnyebb és kompaktabbá teszi a teljesítmény, a biztonság és a megbízhatóság előfeltételeként, ami nagymértékben megtakarítja a felhasználók számára helyet.

3. Fejlett és rugalmas. A felfújható kabinet nemzetközileg fejlett tervezési koncepciókat és termelési vizsgálati módszereket alkalmaz, így a teljes terméksorozatot egyszerűen felépítésükben, rugalmasan működtetik és megbízhatóak az összekapcsolásban. Ezenkívül fejlett érzékelési technológiát és a legújabb mikrokomputó -védelmi eszközöket használja. Számos technikai megoldást lehet biztosítani a különféle felhasználói igények kielégítésére.

4. Teljesen moduláris kialakítás, teljesen zárt szerkezet és átfogó terjeszkedés. A felfújható szekrény a kompakt moduláris kapcsolóberendezés új generációja. A gázdobozt kiváló minőségű, 3 mm-es rozsdamentes acéllemezekről hegesztik, és az összes nagyfeszültségű élő alkatrészt (például vákuumkapcsolók, rakodó kapcsolók és buszbarátok) egy SF6 gázzal töltött dobozban vannak lezárva. A teljes terméksorozat moduláris szerkezetű, például egységtípus és univerzális doboztípus. Minden modulnak megvan a maga funkciója és külön fémhéja, amelyet akarat szerint kibővíthet.

5. Minden időjárási alkalmazkodóképesség. A gázokkal töltött szekrény zárt szerkezetet alkalmaz, és az elsődleges vezetőképes rendszer teljesen független az SF6-nál mint közeggel, és a külső környezet nem befolyásolja (például kondenzáció, szennyezés, só spray, kis állatok és vegyi anyagok stb.). Valóban karbantartásmentes, különféle durva helyekre alkalmas, és erős immerzióellenes képességgel rendelkezik. A légdoboz és a biztosítékdoboz elérte az IP67 védelmi szintjét. Biztosítson felhasználóinknak megbízható tápegységét, valamint gazdasági üzemeltetési és karbantartási költségeket.

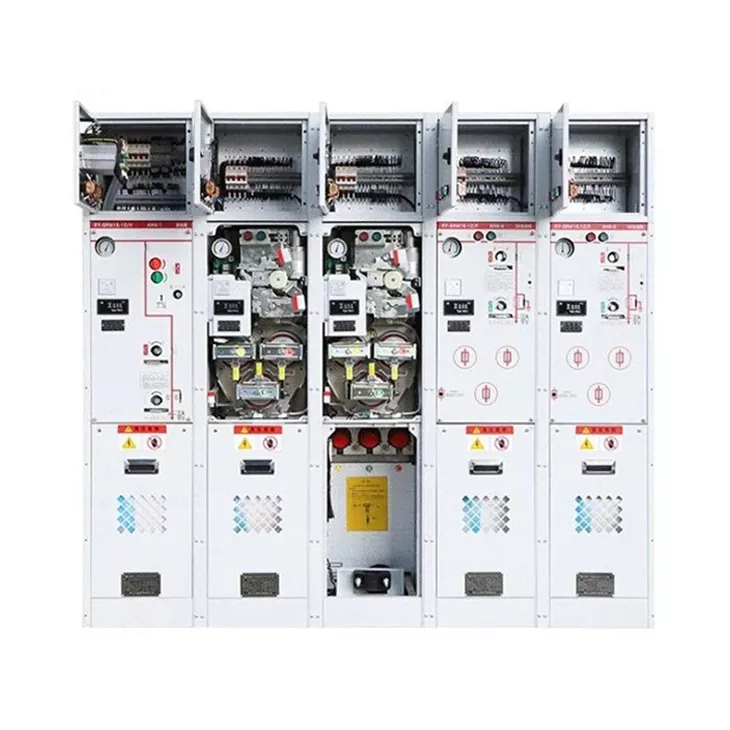

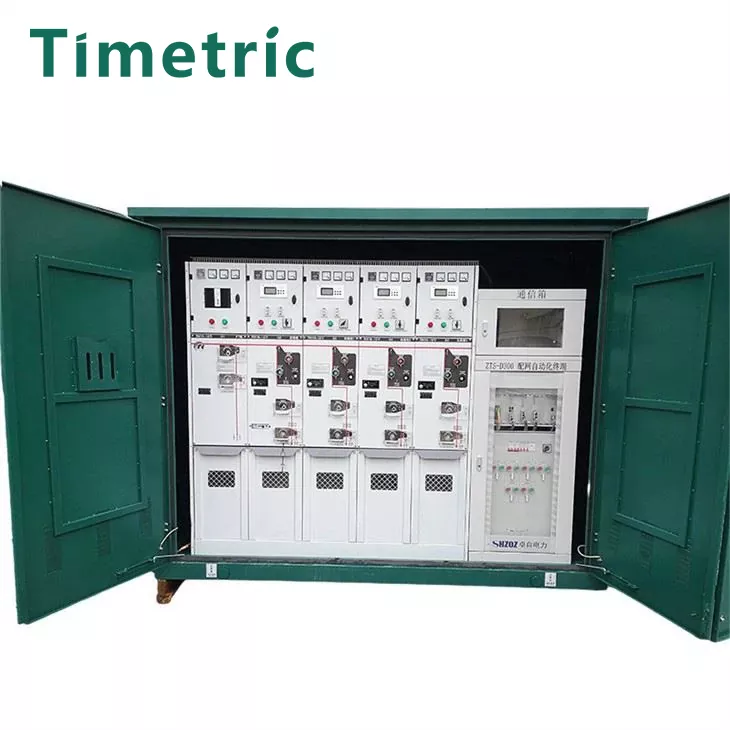

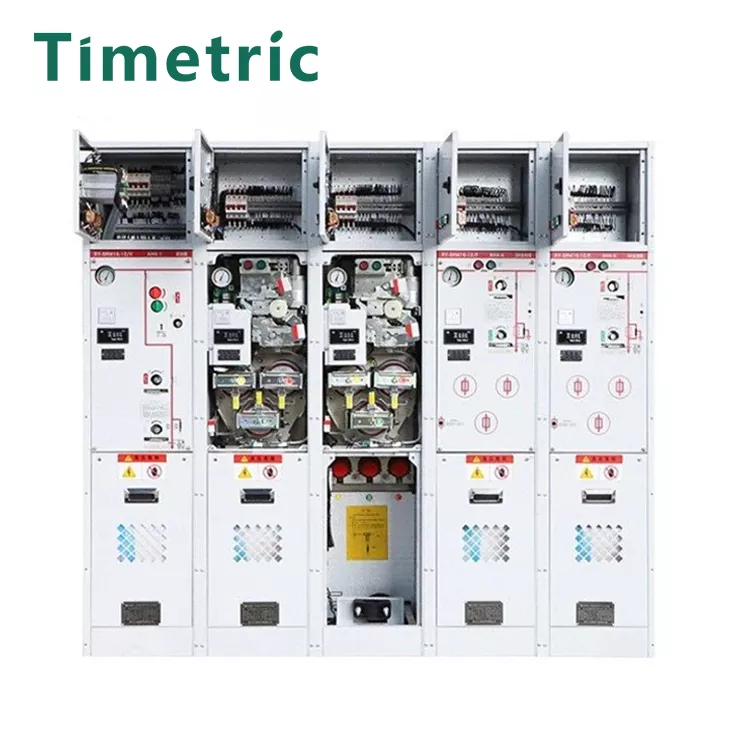

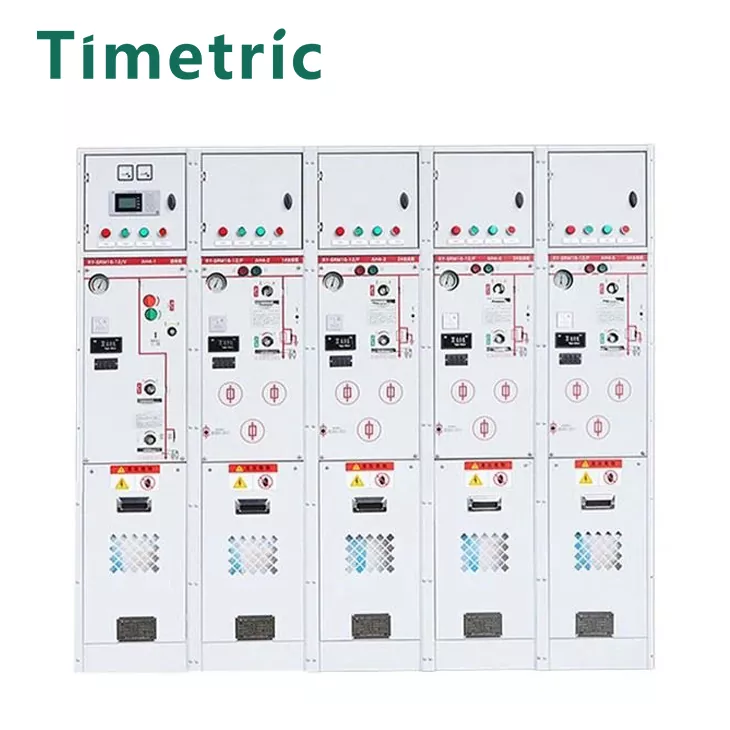

Terméki valódi lövés

GYIK

Testreszabhatja -e a cég a termékeket az én igényeim szerint?

Igen, testreszabhatjuk a termékeket az ügyfelek igényei szerint. Általánosságban elmondható, hogy az ügyfeleknek csak az áramköri elrendezést, feszültséget, áramot stb.

Mi a leggyorsabb szállítási időd?

Általában elfogadjuk az ügyfelek kérdéseit. Miután a kapcsoló szekrény műszaki paramétereit csatlakoztatták, 1-2 napot vesz igénybe az árlista kiadása és az ügyfelekkel való kommunikáció a tényleges helyzet alapján a termelési és szállítási időről.

Milyen az értékesítés utáni szolgáltatása?

Támogatunk egy 1 éves garanciát. AA normál árajánlat nem tartalmazza a helyszíni értékesítés utáni szolgáltatást. Ingyenes online kommunikáció és útmutatás áll rendelkezésre.
