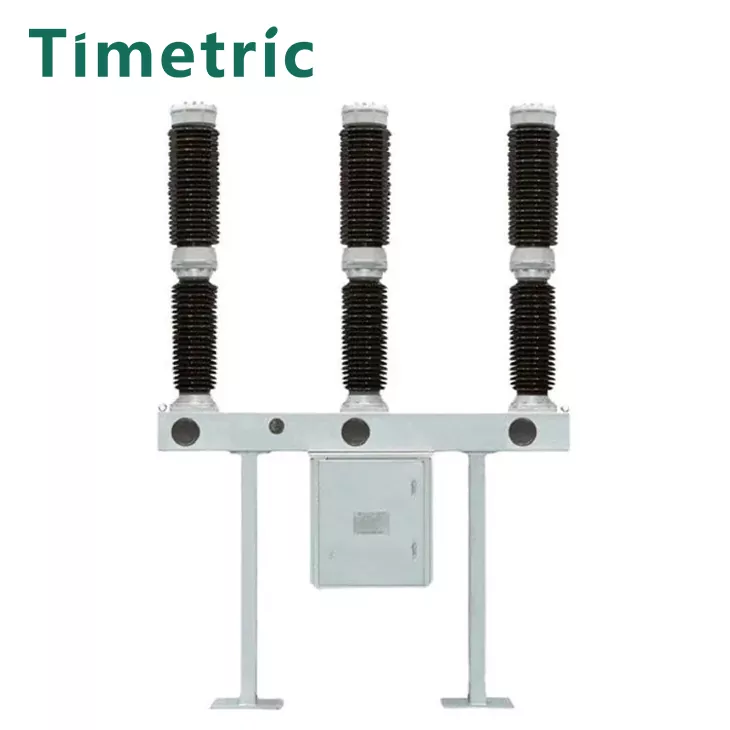

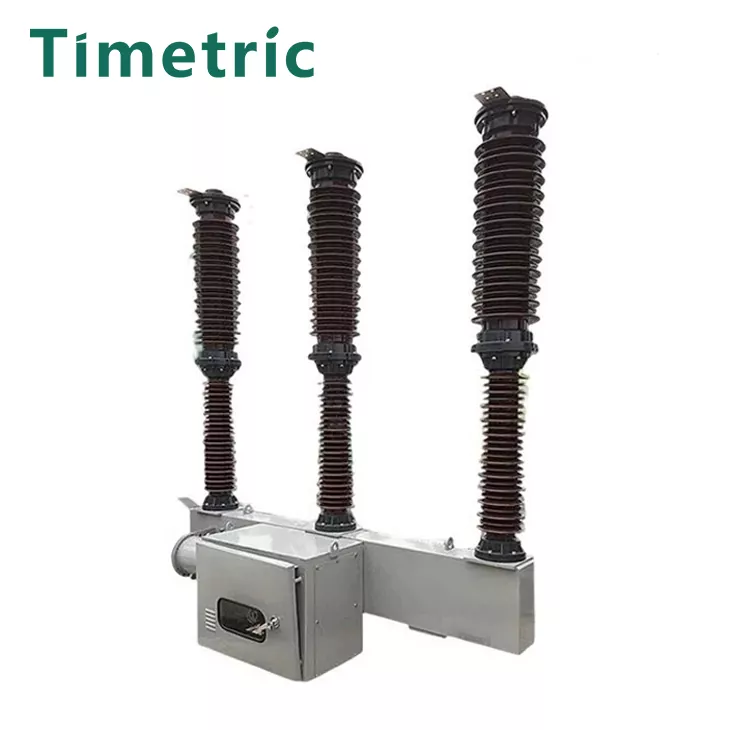

Sf6 gázáramkör megszakító

Tétel: Sf6 gázáramkör-megszakító
Kiváló ívoltási teljesítmény: Az SF6 gáz rendkívül hatékony az elektromos ívek oltásában.
Egyszerű szerkezet és kompakt méret: A kialakítás egyszerű és helytakarékos.
Jó nyitási teljesítmény: Megbízható és kiegyensúlyozott működést biztosít kapcsolás közben.
Zárt áramköri megszakító: Zárt kialakításának köszönhetően minimális zajjal működik.
Alacsony ellenőrzési és karbantartási munkaterhelés: Ritkább és egyszerűbb karbantartást igényel.

Kérdés küldése

termékleírás

Tétel: Sf6 gázáramkör-megszakító

Az SF6 gázáramkör-megszakító egy háromfázisú, nagyfeszültségű elektromos készülék, amelyet kültéri használatra terveztek, és az alábbi specifikációkkal rendelkezik:

● AC frekvencia: 50 Hz

● Névleges feszültség: 72,5 kV és az alatti

● Névleges áramerősség: 3150 A-ig

Elsősorban erőátviteli és transzformációs vezetékek védelmére szolgál. A megszakító három pólusból áll, amelyek egy keretre vannak felszerelve, és nem működtethető csak egy pólussal.

Az SF6 gázáramkör-megszakító előnyei:

1. Erős megszakítási kapacitás: Hatékonyan megszakítja a nagy áramokat.

2. Hosszú elektromos élettartam: Meghosszabbított üzemi használatra tervezték.

3. Magas szigetelési szint: Kiváló szigetelést biztosít az elektromos meghibásodások megelőzésére.

4. Jó tömítési teljesítmény: Megbízhatóságot és minimális karbantartást biztosít.

Fő műszaki paraméterek

Szám	Sf6 Gázáramkör-megszakító paraméter	Egység	Érték
1	Névleges feszültség	kV	72.5
2	Névleges áram	A	2500/3150
3	Névleges rövidzárlati megszakítóáram	kA	31,5/40
4	Névleges rövidzárlati áram (csúcsérték)	kA	80
5	Névleges rövid idejű ellenállási áram	kA	31,5/40
6	Névleges rövidzárlati időtartam	S	4
7	Névleges csúcs ellenállási áram (csúcs)	kA	80
8	Közeli zóna hiba megszakító áram	kA	31,5×75%
9	Névleges fokozaton kívüli megszakítóáram	kA	31,5×25%
10	első nyitott pólus együtthatója		1.5
11	Nyitva tartás	S	≤0,03
12	Törési idő	S	≤0,06
13	Záróra	S	≤0,15
14	részidő	S	≥0,3
15	egyesült idő	S	0.06
16	A megszakítóba töltött kén-hexafluorid gáz tömege	kg	3.5
17	Megszakító bruttó tömege	kg	1000
18	Mechanikai élettartam	Másodrendű	3000

Szerkezet és szerelési méretek

Munkakörnyezet:

● Hőmérséklet-tartomány: Úgy tervezték, hogy hatékonyan működjön széles hőmérséklet-tartományban, jellemzően -25°C és +40°C között, bár az egyes modellek határértékei eltérőek lehetnek.

● Páratartalom: A megszakító magas páratartalmú környezetben is működhet, de a megfelelő tömítés biztosítja, hogy a nedvesség ne kerüljön a gázkamrába.

● Magasság: Alkalmas nagy magasságú helyekre, a teljesítményspecifikációkat a csökkentett légköri nyomáshoz igazították.

● Szennyezettségi szint: Különféle szennyezettségű környezetben használható; azonban elengedhetetlen a megfelelő szigetelés és karbantartás biztosítása az erősen szennyezett területeken.

Az elektromos áramkör meghibásodásának lehetséges okai

● Szigetelés meghibásodása: A szigetelőanyagok elhasználódása vagy károsodása rövidzárlathoz vagy földzárlathoz vezethet.

● Az SF6 gáz szennyeződése: Az SF6 gázban lévő szennyeződések vagy nedvesség károsíthatja annak szigetelő tulajdonságait, ami meghibásodásokhoz vezethet.

● Mechanikai hiba: A mechanikai alkatrészek, például a mozgó érintkezők vagy a működtető mechanizmusok kopása működési problémákat okozhat.

● Nem megfelelő karbantartás: A rendszeres ellenőrzés és karbantartás hiánya észrevétlen kopáshoz vagy hibákhoz vezethet.

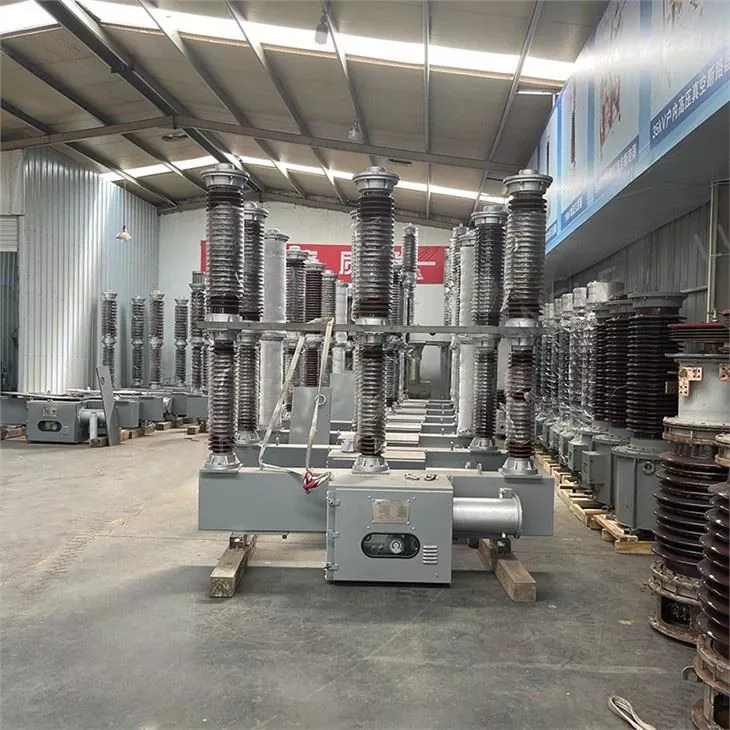

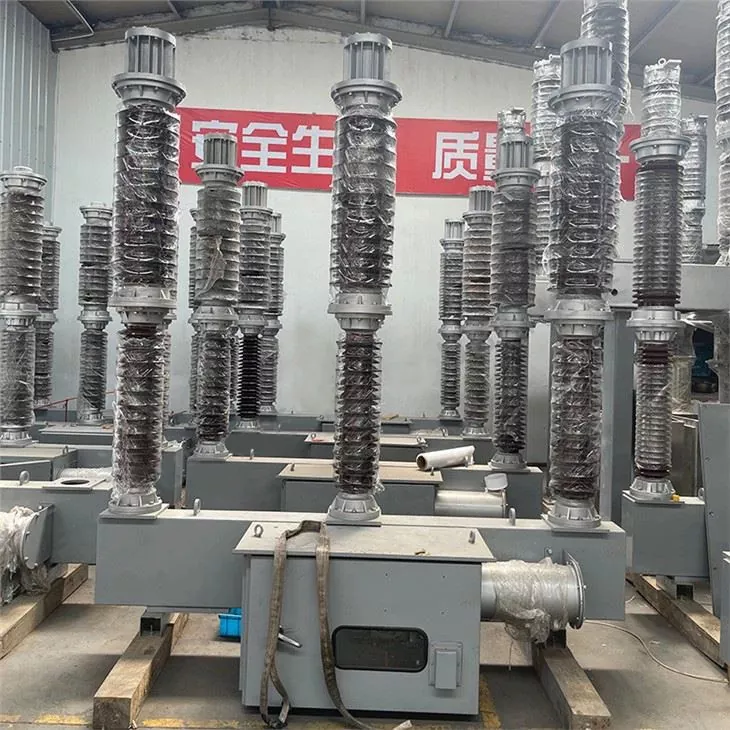

Termék Real Shot

GYIK

A1: Mi az SF6 gáz?
Q1: Az SF6 (kén-hexafluorid) egy elektronegatív gáz, amelyet szigetelő és ívoltó közegként használnak nagyfeszültségű berendezésekben.

V2: Miért használják az SF6 gázt a megszakítókban?
Q2: Az SF6 gáz kiváló szigetelő tulajdonságokkal és nagy megszakítóképességgel rendelkezik, így hatékonyan megakadályozza az elektromos ív kialakulását és fenntartja a biztonságot nagyfeszültségű alkalmazásokban.

A3:Melyek az SF6 gázáramkör-megszakítók fő előnyei?
Q3:A legfontosabb előnyök közé tartozik az erős szakítóképesség, a hosszú elektromos élettartam, a magas szigetelési szint és a jó tömítési teljesítmény, ami csökkenti a karbantartási igényeket.

A4:Mi az SF6 gázáramkör-megszakítók tipikus működési környezete?

Q4:Úgy tervezték, hogy különféle körülmények között működjenek, beleértve a széles hőmérsékleti tartományokat, a magas páratartalmat és a nagy magasságokat, de jó szellőzést és megfelelő tömítést igényelnek.
