Cikk összefoglaló:A megbízható megszakító elengedhetetlen a középfeszültségű elektromos rendszerek rendellenes áramok és rövidzárlatok elleni védelméhez. AOldalirányú beltéri vákuum megszakítóáltal szállítottShuyibeltéri áramelosztási alkalmazásokhoz tervezték, amelyek megbízható kapcsolást, védelmet és gyakori működést igényelnek. 12 kV-os osztályú kialakításával, háromfázisú AC 50 Hz-es konfigurációjával, több névleges áramerősségével és rugalmas fix vagy kihúzható telepítési lehetőségeivel az ipari és áramelosztási követelmények széles skáláját képes kielégíteni.
Tartalomjegyzék
- Mi az az oldalirányú beltéri vákuum megszakító?
- Miért fontos a vákuum megszakítása?
- Mik a legfontosabb jellemzők?
- Mik a műszaki adatok?
- Hol lehet alkalmazni?
- Hogyan válasszák ki a vásárlók a megfelelő modellt?
- Hogyan tartható fenn a teljesítmény és az élettartam?
- Gyakran Ismételt Kérdések

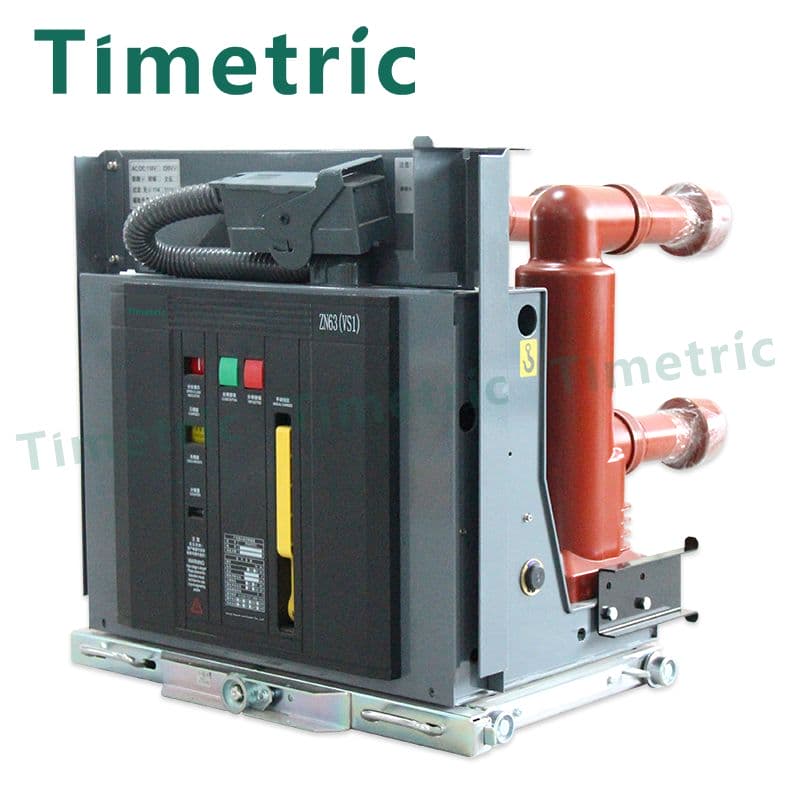

Mi az az oldalirányú beltéri vákuum megszakító?
A Oldalirányú beltéri vákuum megszakítóbeltéri elektromos elosztó rendszerekhez tervezett középfeszültségű kapcsoló- és védőberendezés. Elsődleges célja a normál üzemi áramok szabályozása, miközben biztonságosan megszakítja a hibaáramokat, beleértve a rövidzárlati áramokat is. A Wenzhou Shuyi Import and Export Co., Ltd. által szállított Timetric modell háromfázisú váltakozó áramú rendszerekhez készült, és különösen alkalmas a gyakori kapcsolási műveleteket igénylő alkalmazásokhoz.
A gyártó termékinformációi szerint a megszakítót egy integrált működtetőelem és fő megszakítótest köré tervezték. Konfigurálható fixen szerelt egységként, vagy kihúzható konfigurációvá alakítható egy dedikált haladó mechanizmus hozzáadásával. Olyan szekrényekhez is illeszthető, mint az XGN2 és GG1A, és összehangolható a KYN28A-12 (GZS1) vagy XGN típusú kapcsolóberendezésekkel.
Ez a rugalmasság teszi a berendezést relevánssá az elektromos mérnökök, a kapcsolóberendezés-integrátorok, az áramelosztó vállalkozók és a vásárlók számára, akik olyan kínai gyártót keresnek, amely képes személyre szabott középfeszültségű megoldásokat szállítani.
Miért fontos a vákuum megszakítása?
A vákuummegszakító technológiát széles körben alkalmazzák a középfeszültségű megszakítókban, mivel a vákuumkörnyezet hatékony közeget biztosít az érintkezők szétválásakor keletkező elektromos ív kioltásához.
Hiba esetén a megszakítónak gyorsan és megbízhatóan meg kell szakítania az áramot. A vákuum-megszakítóban a megszakítót úgy tervezték, hogy vezérelje az ívet az érintkezők szétválasztása során, és helyreállítsa az elektromos szigetelést megszakítás után. Ez az elv támogatja a megbízható kapcsolási teljesítményt, miközben elkerüli a hagyományos ívoltó gázok használatát a megszakítón belül.
- Megbízható hibamegszakítás:Segít elkülöníteni a rendellenes áramviszonyokat a későbbi berendezésektől.
- Gyakori kapcsolási lehetőség:Alkalmas olyan rendszerekhez, ahol a kapcsolási műveletek rendszeresen előfordulnak.
- Kompakt berendezés integráció:A vákuummegszakító technológia beépíthető a középfeszültségű kapcsolóberendezésekbe.
- Alkalmasság beltéri beépítésre:Kifejezetten beltéri áramelosztási környezetekhez tervezték.
- Működési stabilitás:A megfelelően kiválasztott és karbantartott VCB-k megbízható kapcsolási teljesítményt nyújtanak.
Melyek az oldalirányú beltéri vákuum-megszakító főbb jellemzői?
A megszakító kiválasztása többet jelent, mint a névleges feszültség ellenőrzését. A mechanikai konfiguráció, az áramkapacitás, a szekrény kompatibilitása, a telepítési mód és az üzemeltetési követelmények mind befolyásolják, hogy a megszakító megfelelő-e egy adott projekthez.
1. Középfeszültségű védelem és szabályozás
A terméket 12 kV osztályú beltéri alkalmazásokhoz tervezték, és elektromos védelmet és vezérlést biztosít az energiaellátó rendszereken belül. A gyártó által közzétett specifikációk 24 kV-os opciót is tartalmaznak, így a vásárlóknak meg kell erősíteniük a pontos konfigurációt és az alkalmazandó besorolásokat a megrendelés előtt.
2. Több aktuális értékelés
A felsorolt névleges aktuális opciók közé tartozik630A, 1250A, 2000A, 3150A és 4000A. Ez a tartomány lehetővé teszi a mérnökök számára, hogy a megszakítót a különböző terhelési kapacitásokhoz és kapcsolóberendezési követelményekhez igazítsák.
3. Rögzített vagy visszavonható konfiguráció
A kialakítás nagy előnye a beépítési rugalmasság. Használható fixen szerelt egységként, vagy kihúzható egységként konfigurálható, dedikált haladó mechanizmussal. Ez különösen hasznos lehet a kapcsolóberendezések tervezésénél, ahol a berendezésekhez való hozzáférés és a karbantartási eljárások fontos szempontok.
4. Hárompólusú konfiguráció
A közzétett specifikáció hárompólusú konfigurációt azonosít, amely alkalmassá teszi a megszakítót háromfázisú váltakozó áramú elosztórendszerekhez.
5. Robusztus építőanyagok
A felsorolt anyagok közé tartozik a vas, vörösréz és epoxigyanta, felületkezelésként műanyag szórással. Ezek az anyagválasztások támogatják a mechanikai szerkezetet, az elektromos vezetést és a szigetelési követelményeket a teljes szerelvényen belül.
Mik a műszaki adatok?
A műszaki paramétereket mindig a teljes elektromos rendszer tervéhez viszonyítva kell felülvizsgálni, nem pedig egyedileg értékelni. Az alábbi táblázat összefoglalja az ehhez a termékcsaládhoz közzétett legfontosabb specifikációkat.
| Paraméter | Megjelent specifikáció | Mérnöki megfontolások |
|---|---|---|
| Termék típusa | Oldalirányú beltéri vákuum megszakító | Beltéri középfeszültségű kapcsolás és védelem |
| Névleges feszültség | 12/24kV | Kiválasztás előtt ellenőrizze a szükséges rendszerfeszültséget |
| Névleges áram | 630A, 1250A, 2000A, 3150A, 4000A | Válassza ki a terhelés és a kapcsolóberendezés követelményei szerint |
| A lengyelek száma | 3 | Háromfázisú rendszerekhez tervezték |
| Anyag | Vas, vörösréz, epoxigyanta | Támogatja a szerkezeti, vezető és szigetelő funkciókat |
| Felületkezelés | Műanyag permetezés | Kezelt külső felületet biztosít |
| Felszerelés | Fix vagy kihúzható konfiguráció | A szekrény és a továbbító mechanizmus kialakításától függ |
| Alak | Kombináció | A konfiguráció az alkalmazás követelményeihez igazítható |
Ezek a specifikációk a gyártó által közzétett termékinformációkon alapulnak. Egy tényleges projekt esetén a vevőknek a végső beszerzés előtt el kell kérniük a teljes műszaki adatlapot, amely tartalmazza a rövidzárlati megszakítási kapacitást, a névleges rövid idejű ellenállási áramot, a működési mechanizmus részleteit, a szigetelési szinteket, a mechanikai tartósságot, a vezérlőfeszültséget és az alkalmazandó szabványokat.
Hol lehet alkalmazni?
Az oldalirányú beltéri vákuum-megszakító különösen fontos beltéri középfeszültségű áramelosztási környezetekben, ahol megbízható kapcsolásra és védelemre van szükség.
- Ipari áramelosztó rendszerek
- Középfeszültségű kapcsolóberendezések
- Gyári elektromos elosztó hálózatok
- Kereskedelmi és infrastrukturális energiarendszerek
- Transzformátor bejövő és kimenő feeder védelem
- Motor- és ipari terhelésszabályozó rendszerek
- Elosztó alállomások és beltéri elektromos helyiségek
- Kapcsolóberendezések korszerűsítése és cseréje
A különböző szekrényelrendezésekkel való kompatibilitása hasznos lehet a kapcsolóberendezés-gyártók és az egyedi elosztóegységeket fejlesztő elektromos vállalkozók számára is. A gyártó információi konkrétan azonosítják a kompatibilitást számos fix és középső elrendezésű kapcsolóberendezés-konfigurációval.
Hogyan válasszák ki a vásárlók a megfelelő modellt?
A beszerzési csoportok számára a vákuum-megszakító kiválasztását a telepítés elektromos jellemzőivel kell kezdeni, nem csupán az árral. A strukturált értékelés csökkentheti a kompatibilitási kockázatokat és javíthatja a hosszú távú működési megbízhatóságot.
- Erősítse meg a rendszer feszültségét:Ellenőrizze, hogy a projekthez 12 kV vagy más feszültségosztály szükséges.
- Számítsa ki a szükséges áramerősséget:Hasonlítsa össze a folyamatos terhelési áramot, a transzformátorkapacitást és a jövőbeni bővítési igényeket.
- Ellenőrizze a rövidzárlati követelményeket:A megszakítónak megfelelő megszakító és ellenálló képességgel kell rendelkeznie a telepítéshez.
- Értékelje a szekrény kompatibilitását:Erősítse meg a méreteket, szerelési helyzeteket, interfészek, reteszelések és csatlakozási elrendezéseket.
- Válasszon rögzített vagy kihúzható konstrukciót:Vegye figyelembe a karbantartási stratégiát és a kapcsolóberendezés architektúráját.
- Ellenőrzési követelmények megerősítése:Ellenőrizze a működési mechanizmust, a segédérintkezőket, a kioldó/zárási áramköröket és a vezérlőfeszültséget.
- Tekintse át a dokumentációt:Kérjen rajzokat, vizsgálati jelentéseket, műszaki leírásokat és megfelelő megfelelőségi dokumentációt.
A kínai gyártótól vagy beszállítótól beszerző vásárlók számára különösen fontos a gyártás előtti technikai kommunikáció. Az egyedi méreteket és konfigurációkat a gyártás megkezdése előtt írásban meg kell erősíteni.
Hogyan tartható fenn a teljesítmény és az élettartam?
Még egy jól megtervezett vákuummegszakító is megfelelő ellenőrzést és karbantartást igényel. A gyakorlati karbantartási programnak a gyártó utasításain, a helyi elektromos előírásokon, a működési környezeten és a kapcsolási gyakoriságon kell alapulnia.
- Rendszeresen ellenőrizze a külső szigetelést és a látható felületeket.
- Ellenőrizze a mechanikus működési alkatrészeket, hogy nem kopnak-e vagy lazultak-e.
- Ellenőrizze az elektromos csatlakozásokat és a kapcsok tömítettségét a karbantartási eljárások szerint.
- Figyelje a rendellenes működési zajt, rezgést vagy kapcsolási viselkedést.
- Ellenőrizze a reteszelő mechanizmusokat, ahol a megszakító be van építve a kapcsolóberendezésbe.
- Tartsa fenn a megfelelő tisztaságot és környezeti feltételeket az elektromos helyiségben.
- Végezzen ütemezett elektromos és mechanikai vizsgálatokat a vonatkozó szabványok és a gyártó ajánlásai szerint.
A karbantartási követelmények jelentősen eltérhetnek a megszakító konfigurációjától és alkalmazásától függően. Ezért a projektüzemeltetőknek a gyártó műszaki dokumentációját kell elsődleges referenciaként használniuk, nem pedig egy általános karbantartási intervallumra hagyatkozni.
Gyakran ismételt kérdések az oldalsó beltéri vákuum-megszakítókkal kapcsolatban
1. Milyen feszültségtartomány szerepel az oldalsó beltéri vákuum-megszakítóhoz?
A közzétett termékleírás a névleges feszültségtartományt sorolja fel12/24kV. A vásárlóknak rendelés előtt meg kell erősíteniük a projektjükhöz szükséges pontos feszültségkonfigurációt.
2. Milyen névleges áram opciók állnak rendelkezésre?
A felsorolt lehetőségek a következők630A, 1250A, 2000A, 3150A és 4000A. A megfelelő névleges érték az elektromos terheléstől és a rendszer kialakításától függ.
3. A megszakító használható kihúzható egységként?
Igen. A termék fixen rögzíthető egységként is használható, de kihúzható egységként is konfigurálható egy erre a célra szolgáló mozgatási mechanizmus segítségével.
4. Milyen anyagokat használnak a termékben?
A gyártó specifikációja a vasat, a vörösrézt és az epoxigyantát határozza meg a fő listán szereplő anyagok között, a felületkezeléshez műanyag szórással.
5. Mi a tipikus gyártási átfutási idő?
A gyártó azt állítja, hogy a mintarendelések általában körülbelül 7 napot vesznek igénybe, míg a tömeggyártás jellemzően 20-30 nap a letétbefizetés és a végtermék jóváhagyása után. A tényleges átfutási időt az értékesítési csapattal kell megerősíteni a projekt követelményeinek megfelelően.
6. Miért kell a vásárlóknak tapasztalt gyártóval dolgozni?
A középfeszültségű kapcsolóberendezések pontos elektromos és mechanikai illesztést igényelnek. Egy tapasztalt gyártó segíthet a vásárlóknak a konfiguráció, a méretek, a szekrény kompatibilitás, a gyártási követelmények és a műszaki dokumentáció megerősítésében a szállítás előtt.
Következtetés: Érdemes-e fontolóra venni egy oldalirányú beltéri vákuum-megszakítót?
A Oldalirányú beltéri vákuum megszakítópraktikus megoldás lehet a középfeszültségű beltéri áramelosztáshoz, ahol fontos a megbízható kapcsolás, a hibavédelem, a konfigurációs rugalmasság és a szekrényintegráció. A Timetric terméket szállítjaWenzhou Shuyi Import and Export Co., Ltd.többféle áramerősséget, hárompólusú felépítést, fix vagy kihúzható beépítési lehetőségeket kínál, valamint kompatibilitást számos kapcsolóberendezés-konfigurációval.
Mérnöki vállalkozók, kapcsolóberendezés-gyártók, forgalmazók és ipari vásárlók számára a leghatékonyabb beszerzési megközelítés a feszültség, az áramerősség, a rövidzárlati teljesítmény, a szerelési elrendezés, a szekrény kompatibilitás, a dokumentáció és az értékesítés utáni támogatás együttes értékelése. Ha megbízható kínai beszállítót vagy gyártót keres középfeszültségű projektjéhez,lépjen kapcsolatba velünkmegbeszélni műszaki igényeit, testreszabási lehetőségeit, árát és szállítási ütemezését.
