Mi teszi a beltéri vákuum-megszakítókat a középfeszültségű rendszerek preferált választásává?

Egy középfeszültségű alállomáson belül fémburkolatú kapcsolóberendezések sora őrzi az elektromos áram áramlását. Hiba esetén – rövidzárlat, túlterhelés, kábelhiba – a megszakítónak határozottan kell cselekednie, le kell szigetelnie a hibás részt, mielőtt a kár továbbterjedhetne. Évtizedek óta vita tárgya a megszakító technológia kiválasztása: olaj, levegő, SF6 vagy vákuum. Mára azonban egyértelmű nyertes a beltéri középfeszültségű alkalmazások terén. ABeltéri vákuum megszakítóiparági szabvánnyá vált, amelyet a közművek, ipari létesítmények és kereskedelmi épületek választanak ki kivételes teljesítménye, megbízhatósága és biztonsága miatt. De mitől olyan lenyűgöző a vákuumtechnológia?

A beltéri vákuum-megszakító dominanciáját egy egyszerű, mégis mélyreható elvnek köszönheti: a vákuum-megszakítónak. Azáltal, hogy a megszakító kamrájában közel tökéletes vákuumot hoz létre, a megszakító figyelemre méltó sebességgel és hatékonysággal képes eloltani az elektromos ívet. A levegővel vagy az olajjal ellentétben a vákuumban nincsenek ionizálható gázmolekulák, így az ív nem tartható fenn, ha az érintkezők szétválnak. Ez a benne rejlő előny gyorsabb megszakítási időt, hosszabb érintkezési élettartamot és minimális karbantartást jelent. Ezenkívül a vákuummegszakító élettartama tömített, védi az érintkezőket a környezettől, és egyenletes teljesítményt biztosít évtizedeken át. Ez a cikk megvizsgálja azokat a műszaki, működési és gazdasági tényezőket, amelyek a beltéri vákuum-megszakítót a középfeszültségű rendszerek preferált választásává teszik, összehasonlítva alternatív technológiákkal, és részletezve a kiemelkedő teljesítményt nyújtó egyedi tervezési jellemzőket.

Tartalomjegyzék

• 1. Mi az a beltéri vákuum-megszakító, és hogyan működik?
• 2. Miért jobb a vákuum a többi megszakító közegnél?
• 3. Melyek a nagy teljesítményű beltéri vákuum-megszakító legfontosabb műszaki előírásai?
• 4. Hogyan javítja a beltéri vákuum-megszakító a rendszer biztonságát és megbízhatóságát?
• 5. Mik a karbantartási és életciklus-költség előnyei?
• 6. Hogyan válasszuk ki a megfelelő beltéri vákuum-megszakítót az alkalmazáshoz?
• 7. Gyakran Ismételt Kérdések (GYIK)
• 8. Következtetés

1. Mi az a beltéri vákuum-megszakító, és hogyan működik?

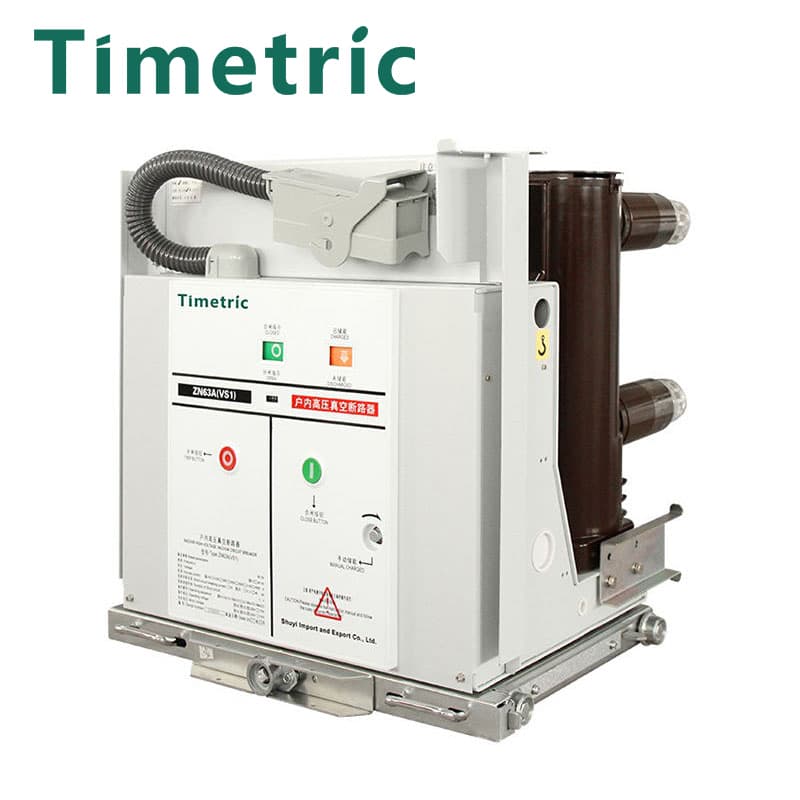

A beltéri vákuum-megszakító egy olyan típusú elektromos kapcsolóberendezés, amelyet kifejezetten épületeken, alállomásokon és más beltéri környezetben való működésre terveztek. Középfeszültségű áramkörök (általában 3,6 kV és 40,5 kV között) túláram és rövidzárlat elleni védelmére szolgál. A beltéri vákuum megszakító magja a vákuummegszakító, egy zárt kerámia vagy üveg boríték, amely pár érintkezőt tartalmaz. Az egyik érintkező rögzített, a másik mozgatható. A megszakítót nagyon nagy vákuumba ürítik, jellemzően 10-5-10-7 Torr tartományba. Amikor a megszakító zárva van, az érintkezők összenyomódnak, lehetővé téve az áram áramlását. Hiba észlelésekor a működtető mechanizmus gyorsan szétválasztja az érintkezőket.

Az érintkezők részeként elektromos ív képződik közöttük. Az ív azonban csak az érintkezési felületekről elpárologtatott fémgőzben létezik. A vákuumkörnyezetnek két kulcsfontosságú hatása van. Először is, az ív nagyon rövid életű, mert nincs gáz, amely ionizálná és fenntartaná. Másodszor, az ív gyorsan kialszik, amikor a fémgőz lecsapódik a megszakító hidegebb felületein. Az ív spirális úton halad az érintkezési felületeken, ami elősegíti a hő elosztását és megakadályozza a túlzott érintkezési eróziót. A teljes megszakítási folyamat néhány ezredmásodperc alatt megy végbe, és az áram megszakad a következő természetes nulla-átlépésnél. Az eredmény tiszta, hatékony megszakítás minimális ívenergiával és külső emisszió nélkül.

A beltéri vákuum-megszakító kialakítása robusztus működési mechanizmust is tartalmaz, jellemzően rugós vagy mágneses működtetőelemet, amely biztosítja a szükséges erőt és sebességet az érintkezők nyitásához és zárásához. A mechanizmust nagy megbízhatóságra tervezték, várható élettartama 10 000-20 000 művelet. A beltéri vákuum-megszakító fémburkolatú kapcsolóberendezés-szerelvénybe van szerelve, amely biztosítja a szükséges szigetelési, védelmi és vezérlési funkciókat. A teljes rendszert a biztonságra tervezték, reteszeléssel, szigeteléssel és földeléssel. atWenzhou Shuyi Import and Export Co., Ltd.Beltéri vákuum-megszakítónk precízen gyártott és tesztelt, hogy megbízható teljesítményt biztosítson minden üzemi körülmény között.

2. Miért jobb a vákuum a többi megszakító közegnél?

Ahhoz, hogy megértsük, miért a vákuum az előnyben részesített megszakító közeg a középfeszültségű megszakítóknál, hasznos összehasonlítani az alternatívákkal: levegővel, olajjal és SF6-tal. Mindegyik adathordozót használták megszakítókban, de mindegyiknek vannak jelentős hátrányai, amelyek miatt kevésbé alkalmasak beltéri középfeszültségű alkalmazásokhoz. A levegő például nagy hézagot és nagy nyomású levegőfúvást igényel az ív eloltásához, így a megszakító terjedelmes és zajos. Az olaj tűzveszélyes, és rendszeres karbantartást igényel a szennyezett olaj cseréje érdekében. Az SF6 erős üvegházhatású gáz, és egyre növekvő szabályozási korlátozásokkal néz szembe.

Ezzel szemben a vákuum olyan előnyök egyedülálló kombinációját kínálja, amelyek ideális választássá teszik. A legjelentősebb előny a vákuum rendkívül nagy dielektromos szilárdsága. A 10⁻5 Torr vákuum akár 100 kV/milliméteres feszültséggradiensnek is ellenáll, ami sokkal nagyobb, mint bármely gáz vagy folyadék. Ez lehetővé teszi, hogy a beltéri vákuum-megszakító sokkal kisebb és kompaktabb legyen, mint az azonos névleges teljesítményű levegő- vagy olajmegszakító. A kompakt méret nagy előnyt jelent a beltéri telepítéseknél, ahol nincs hely. Az ívoltó közeg hiánya azt is jelenti, hogy a beltéri vákuum-megszakító környezetbarát, nincs károsanyag-kibocsátás vagy hulladék.

A vákuum másik fontos előnye a megszakítás sebessége. A vákuummegszakító akár 10 ezredmásodperc alatt is képes eloltani az ívet, gyorsabban, mint bármely más technológia. Ez a sebesség kritikus fontosságú az érzékeny berendezések védelme és a hiba által okozott kár minimalizálása szempontjából. A vákuummegszakító nagyon alacsony ívfeszültséggel is rendelkezik, ami csökkenti az ívben disszipált energiát és minimalizálja az érintkezési eróziót. Ennek eredményeként a beltéri vákuum-megszakító érintkezői 20 000-30 000 műveletet képesek kitartani, sokkal tovább, mint a levegős vagy olajos megszakítókban. Ez a meghosszabbított élettartam alacsonyabb karbantartási költségeket és kevesebb állásidőt jelent. Az alábbi táblázat összefoglalja a megszakítási adathordozók összehasonlítását.

3. Melyek a nagy teljesítményű beltéri vákuum-megszakító legfontosabb műszaki előírásai?

A megfelelő beltéri vákuum-megszakító kiválasztása megköveteli a legfontosabb műszaki jellemzők alapos megértését. Ezek a paraméterek határozzák meg a megszakító teljesítményét, fizikai jellemzőit és az adott alkalmazásokhoz való alkalmasságát. A specifikációkat általában három kategóriába sorolják: elektromos minősítések, mechanikai minősítések és környezetvédelmi minősítések. Az elektromos névleges értékek a legalapvetőbbek, amelyek meghatározzák a megszakító áramellátási és megszakítási képességét.

Az elsődleges elektromos névleges feszültség a névleges feszültség, amely az a maximális rendszerfeszültség, amelyre a beltéri vákuum-megszakítót tervezték. Középfeszültségű alkalmazásoknál ez jellemzően 12 kV, 24 kV vagy 40,5 kV. A következő kritikus besorolás a névleges áram, amely az a maximális folyamatos áram, amelyet a megszakító a hőmérsékleti határértékek túllépése nélkül képes továbbítani. Ez jellemzően a 630 A és 3150 A közötti tartományba esik középfeszültségű kapcsolóberendezéseknél. A névleges rövidzárlati megszakító áram az a maximális hibaáram, amelyet a beltéri vákuum-megszakító megszakíthat. Ez egy kulcsfontosságú biztonsági paraméter, és általában kiloamperben (kA) adják meg, a közös értékek 25 kA, 31,5 kA és 40 kA.

A mechanikai besorolások a működési mechanizmusra vonatkoznak. A névleges működési sorrend határozza meg a megszakító munkaciklusát, amelyet általában a következőképpen adnak meg: "O - 0,3 s - CO - 3 min - CO" (Nyitva - 0,3 másodperc - Zárás-nyitva - 3 perc - Zárás-nyitva). A mechanikai tartósság azon műveletek száma, amelyeket a megszakító karbantartás nélkül képes végrehajtani. A kiváló minőségű beltéri vákuum-megszakító mechanikai élettartama 10 000-20 000 művelet között van. A környezetvédelmi minősítések magukban foglalják a védettségi fokozatot (IP minősítés), amely meghatározza a szilárd anyagok és folyadékok behatolása elleni védelmi szintet, valamint a környezeti hőmérséklet tartományát. Az alábbi táblázat összefoglalja a beltéri vákuum-megszakítók jellemző specifikációit.

4. Hogyan javítja a beltéri vákuum-megszakító a rendszer biztonságát és megbízhatóságát?

Az elektromos elosztórendszerek biztonsága és megbízhatósága a legfontosabb, és a megszakító kiválasztása központi szerepet játszik e célok elérésében. A beltéri vákuum-megszakító számos olyan funkciót kínál, amelyek növelik a rendszer biztonságát. A legjelentősebb a vákuum-megszakító élettartama lezárt jellege. A megszakító egy zárt egység, jellemzően kerámiából vagy üvegből készül, és nincs szükség utántöltésre vagy karbantartásra. Ez kiküszöböli az olajszivárgással, gázszivárgással vagy a levegő szennyeződésével kapcsolatos kockázatokat. A vákuum-megszakító érzéketlen a környezeti feltételekre, például a nedvességre vagy a porra, amelyek befolyásolhatják más típusú megszakítók teljesítményét.

A beltéri vákuum-megszakító gyors megszakítási sebessége egy másik kritikus biztonsági funkció. A hiba 30-50 ezredmásodperc alatti megszüntetésének képessége minimalizálja a hiba időtartamát, csökkentve a rendszer hő- és mechanikai igénybevételét. Ez a gyors törlési idő csökkenti az ívvillanás kockázatát is, amely veszélyes esemény súlyos személyi sérüléseket okozhat. Az ívvillanás energiája arányos a törlési idővel, így a gyorsabb megszakító jelentősen csökkenti az ívvillanás veszélyét. Ez a beltéri vákuum-megszakító egyik fő előnye a lassabb technológiákkal, például a levegős megszakítókkal szemben.

A beltéri vákuum-megszakító egyszerű, robusztus kialakítása révén kiváló megbízhatóságot is kínál. A működési mechanizmus jellemzően rugós vagy mágneses működtető, kevés mozgó alkatrészrel. A mechanizmust hosszú élettartamra tervezték, nagy megbízhatósággal és minimális karbantartással. A vákuummegszakító technológia alkalmazása szükségtelenné teszi az összetett íves csúszdákat vagy ívoltó rendszereket, leegyszerűsíti a tervezést és csökkenti a lehetséges meghibásodási pontok számát. Ez a megbízhatóság a fő oka annak, hogy a közművek és az ipari ügyfelek a beltéri vákuum-megszakítót választják kritikus alkalmazásaikhoz. A Wenzhou Shuyi Import and Export Co., Ltd.-nél a biztonságra és megbízhatóságra összpontosítva tervezzük beltéri vákuum-megszakítónkat, biztosítva, hogy ügyfeleink kapcsolóberendezéseikre számíthassanak a megszakítás nélküli áramellátás érdekében.

Ezenkívül a beltéri vákuum-megszakító természeténél fogva biztonságos a személyzet számára. Ellentétben az olajos megszakítókkal, amelyek tűzveszélyt jelenthetnek, vagy az SF6 megszakítókkal, amelyek mérgező melléktermékeket bocsáthatnak ki, ha a gáz lebomlik, a vákuum-megszakító nem tartalmaz veszélyes anyagokat. A lezárt vákuumkamra gondoskodik arról, hogy ne álljon fenn ívvillanás vagy robbanásveszély. A beltéri vákuum-megszakítót átfogó reteszelő rendszerekkel is tervezték, amelyek megakadályozzák a véletlen működést, tovább növelve a személyzet biztonságát.

5. Mik a karbantartási és életciklus-költség előnyei?

A megszakítók életciklus-költsége kritikus tényező a projekttervezésben és a költségvetés elosztásában. Míg a kezdeti vételár fontos szempont, gyakran a berendezés élettartama alatti teljes birtoklási költség (TCO) a jelentősebb tényező. A beltéri vákuum-megszakító jelentős életciklus-költségelőnyt kínál más típusú megszakítókhoz képest, elsősorban minimális karbantartási igényének és hosszú élettartamának köszönhetően.

A beltéri vákuum-megszakítók karbantartási követelményei minimálisak. A vákuummegszakító egy zárt egység, nem tartalmaz mozgó alkatrészeket, amelyek kenést vagy beállítást igényelnek. Az érintkezők a vákuumburkolaton belül vannak lezárva, és nincsenek kitéve a légkör hatásának, így nem korrodálódnak és nem oxidálódnak. A működési mechanizmust hosszú élettartamra tervezték, minimális kopással. A gyakorlatban a beltéri vákuum-megszakító csak a működési mechanizmus időszakos kenését és a mechanikai alkatrészek szemrevételezését igényli. Ez ellentétben áll az olajmegszakítókkal, amelyek rendszeres olajvizsgálatot, szűrést és cserét igényelnek, vagy az SF6 megszakítókkal, amelyek gázkezelést és szivárgásérzékelést igényelnek.

A beltéri vákuum-megszakító hosszú élettartama egy másik jelentős költségelőny. A vákuummegszakító 20 000-30 000 műveletet képes kibírni, ami messze meghaladja a többi technológia élettartamát. Ez a meghosszabbított élettartam azt jelenti, hogy a beltéri vákuum-megszakítót soha nem kell cserélni a telepítés élettartama alatt. A kiváló minőségű beltéri vákuum-megszakítóba történő beruházás ezért hosszabb időszak alatt amortizálódik, csökkentve az éves fenntartási költséget. Az alábbi táblázat szemlélteti a beltéri vákuum-megszakító és az SF6-os megszakító életciklus-költségeinek összehasonlítását 25 éves időszak alatt.

6. Hogyan válasszuk ki a megfelelő beltéri vákuum-megszakítót az alkalmazáshoz?

A megfelelő beltéri vákuum-megszakító kiválasztása szisztematikus folyamat, amely magában foglalja az alkalmazás műszaki követelményeinek, a környezeti feltételeknek és a jövőbeni bővítési terveknek az értékelését. A kiválasztási folyamatot a következő keretrendszernek kell irányítania. Az első lépés a rendszer feszültség- és áramerősségének meghatározása. A beltéri vákuum-megszakítót a maximális rendszerfeszültségre kell méretezni, amely általában 12 kV, 24 kV vagy 40,5 kV. A névleges áramerősségnek elegendőnek kell lennie a maximális folyamatos terhelés elviseléséhez, a jövőbeni növekedéshez szükséges tartalékkal.

A második lépés a hibaáram szintjének meghatározása. A beltéri vákuum-megszakítónak olyan rövidzárlati megszakító képességgel kell rendelkeznie, amely meghaladja a beépítési helyen lehetséges maximális hibaáramot. Ehhez a rendszer rövidzárlati vizsgálatára van szükség, amely kiszámítja a szimmetrikus és aszimmetrikus hibaáramot. A megszakító megszakítóképességének nagyobbnak kell lennie, mint a számított hibaáram, megfelelő biztonsági ráhagyással. A harmadik lépés a működési környezet figyelembe vétele. A beltéri vákuum-megszakítót beltéri használatra tervezték, de az adott környezeti feltételek, például a környezeti hőmérséklet, a páratartalom és a tengerszint feletti magasság befolyásolhatják a teljesítményét. Az áramkör-megszakítót a magas hőmérsékletre, nagy tengerszint feletti magasságra vagy más speciális körülményekre vonatkozó megfelelő leértékelési tényezőkkel kell megadni.

A negyedik lépés a szükséges védelmi funkciók értékelése. A beltéri vákuum-megszakító általában egy olyan kapcsolóberendezés-szerelvény része, amely védelmi reléket, áramváltókat és feszültségtranszformátorokat tartalmaz. A megszakító kiválasztását össze kell hangolni ezekkel a védelmi rendszerekkel a helyes hibaészlelés és törlés érdekében. Végül figyelembe kell venni a gyártó hírnevét, a minőségtanúsítványt és az értékesítés utáni támogatást. Az alábbi táblázat a beltéri vákuum-megszakító kiválasztásának keretét tartalmazza az általános alkalmazási követelmények alapján.

7. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a beltéri vákuum-megszakító jellemző élettartama?

Válasz: A jó minőségű beltéri vákuum-megszakító tipikus élettartama 20-30 év vagy több. Magát a vákuummegszakítót 20 000-30 000 üzemidőre tervezték, ami messze meghaladja a középfeszültségű kapcsolóberendezések jellemző működési követelményeit. A működési mechanizmust is nagy megbízhatóságra tervezték, várható élettartama 10 000-20 000 művelet. Megfelelő karbantartás mellett a beltéri vákuum-megszakító túléli magát az alállomást.

2. kérdés: Hogyan viszonyul a beltéri vákuum-megszakító az SF6-os megszakítóhoz a környezeti hatás szempontjából?

Válasz: A beltéri vákuum-megszakító lényegesen kisebb környezeti hatással bír, mint az SF6-os megszakító. Az SF6 egy erős üvegházhatású gáz, amelynek globális felmelegedési potenciálja több mint 23 000-szerese a CO2-énak. Ezzel szemben a beltéri vákuum-megszakító zárt vákuum-megszakítót használ, üvegházhatású gázok kibocsátása nélkül. Ennek eredményeként számos közszolgáltató és iparág áttér a beltéri vákuum-megszakítóra a fenntarthatósági kezdeményezései részeként.

3. kérdés: Használható-e beltéri vákuum-megszakító kondenzátortelep átkapcsolására?

Válasz: Igen, a beltéri vákuum-megszakító használható kondenzátortelep-kapcsolásra, de kifejezetten erre a feladatra kell tervezni. A kondenzátortelep kapcsolása olyan megszakítókat igényel, amelyek tartósak és képesek kezelni a bekapcsolási áramokat. Üzemünk a Wenzhou Shuyi Import and Export Co., Ltd.-nél beltéri vákuum-megszakítót kínál dedikált kondenzátor kapcsolási besorolással.

4. kérdés: Mi a különbség a rögzített és a kihúzható beltéri vákuum-megszakító között?

Válasz: Egy rögzített beltéri vákuum-megszakító állandóan a kapcsolókészülék panelbe van szerelve. A kihúzható beltéri vákuum-megszakító egy kocsira van felszerelve, amely karbantartás vagy csere céljából kigurulható a panelből. A kihúzható megszakítók nagyobb rugalmasságot és egyszerűbb karbantartást kínálnak, ugyanakkor drágábbak is. A választás az alkalmazás speciális követelményeitől függ.

5. kérdés: Melyek a beltéri vákuum-megszakító tipikus karbantartási követelményei?

Válasz: A beltéri vákuum-megszakító karbantartási követelményei minimálisak. Elsődleges feladatok: a megszakító és mechanikai alkatrészeinek időszakos szemrevételezése, a működtető mechanizmus kenése a gyártó ütemezése szerint, valamint a vákuummegszakító sértetlenségének esetenkénti ellenőrzése vákuumvizsgálóval. A megszakító nem igényli az érintkezők rendszeres kalibrálását vagy beállítását, mivel a vákuummegszakító élettartama tömített.

8. Következtetés

A beltéri vákuum-megszakító a teljesítmény, a megbízhatóság és a biztonság lenyűgöző kombinációja révén a középfeszültségű rendszerek kedvelt választásává vált. Kiváló megszakítási képessége, kompakt mérete és minimális karbantartási igénye ideális megoldássá teszik a beltéri alkalmazások széles skálájához. A vákuummegszakító technológia gyors, tiszta megszakítást, a zárt kialakítás pedig hosszú távú megbízhatóságot és környezetbiztonságot biztosít. Más technológiákkal összehasonlítva a beltéri vákuum-megszakító jelentős előnyöket kínál a teljes birtoklási költség, a biztonság és a szabályozási megfelelőség tekintetében.

Mérnökök, rendszertervezők és projektmenedzserek számára a megfelelő beltéri vákuum-megszakító kiválasztása kritikus döntés, amely befolyásolja a teljes elektromos rendszer teljesítményét és megbízhatóságát. A műszaki specifikációk, az alkalmazási követelmények és az életciklus-költségek figyelembevételével lehetőség nyílik olyan beltéri vákuum-megszakító kiválasztására, amely évtizedekig megbízható szolgáltatást nyújt.

A Wenzhou Shuyi Import and Export Co., Ltd.-nél elkötelezettek vagyunk amellett, hogy kiváló minőségű beltéri vákuum-megszakítókat biztosítsunk, amelyek megfelelnek a legszigorúbb iparági szabványoknak. Termékeink tervezésénél a megbízhatóságra, biztonságra és innovációra helyeztük a hangsúlyt. Meghívjuk Önt, hogy vegye fel a kapcsolatot csapatunkkal, hogy megvitassák konkrét igényeit, és megtudják, hogyan növelheti beltéri vákuum-megszakítónk középfeszültségű rendszere teljesítményét és megbízhatóságát.

Lépjen kapcsolatba a Wenzhou Shuyi Import and Export Co., Ltd.-vel még mahogy többet tudjon meg beltéri vákuum-megszakító megoldásainkról és arról, hogy ezek milyen előnyökkel járhatnak az Ön alkalmazásában.
