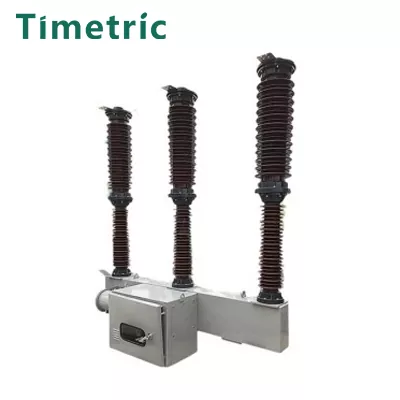

LW9-72.5 kén-hexafluorid megszakító

Tétel: LW9-72.5 Kén-hexafluorid megszakító
Az 1.SF6 gáz kiváló képességeket biztosít az elektromos ívek oltására.
2. A megszakító egyszerű szerkezettel és kompakt mérettel rendelkezik, így könnyen telepíthető.
3. Kiegyensúlyozott működést kínál hatékony nyitási teljesítménnyel.
4. A zárt kialakítás minimalizálja a működési zajt, így csendesebb teljesítményt biztosít.
5. A megszakító alacsony ellenőrzési és karbantartási munkaterheléssel rendelkezik, így felhasználóbarát.

Kérdés küldése

termékleírás

Az LW9-72.5 kén-hexafluorid megszakító egy kültéri háromfázisú AC 50 Hz-es nagyfeszültségű elektromos készülék. Elsősorban erőátviteli és transzformációs vezetékek védelmére tervezték, és megszakítóként is szolgálhat.

Főbb jellemzők:

Háromfázisú összeszerelés:

A megszakító háromfázisú egységként van felszerelve egy keretre, CT15 rugós mechanizmussal.

Vezérlési lehetőségek:

Lehetővé teszi a háromfázisú műveletek helyszíni kézi vezérlését, valamint távvezérlést. Az egyfázisú működést azonban nem támogatja.

Kiváló minőségű szigetelés:

A kén-hexafluorid (SF6) gázt szigetelő közegként használva ez a megszakító rendkívül magas szigetelési szintet kínál. 0,3 MPa nyomáson könnyen átmegy a különféle szigetelési teszteken, jelentős biztonsági ráhagyással.

Egyszerű szerkezet és tömítési teljesítmény:

A megszakító egyszerű kialakítású, jó tömítőképességgel. Az ívoltó kamra, az ellenállás és a támasz független gázgátat képez, az SF6 gáz alacsony nedvességtartalma pedig növeli a megbízhatóságot.

Könnyű telepítés és karbantartás:

Az LW9-72.5 kén-hexafluorid megszakítót egyszerű telepítésre és karbantartásra tervezték, és nem szükséges szétszerelni a belső alkatrészeket a légtömörség fenntartása érdekében.

Modelleírás

Munkakörnyezet:

Tétel: LW9-72.5 Kén-hexafluorid megszakító Beépítési és működési feltételek

Szerelési lehetőségek:

Oldalra szerelhető

Középre szerelt

Környezeti hőmérséklet tartomány:

Felső határ: +40°C

Alsó határ: -30°C

Magasság:

Maximum: ≤2000m

(2000 m feletti magasságok esetén a névleges szigetelési szintet ennek megfelelően növelni kell)

Szélállóság:

Maximális szélnyomás: 700 Pa (34 m/s szélsebességnek felel meg)

Szeizmikus ellenállás:

Földrengés intenzitása: legfeljebb 8 fok

Szennyezettségi szint:

I. osztály

Maximális napi hőmérsékletkülönbség:

Legfeljebb 25°C

Fő műszaki paraméterek

Sorozatszám	Paraméter	Egység	Érték
1	Névleges feszültség	kV	72.5
2	Névleges áram	A	2500/3150
3	Névleges rövidzárlati megszakító áram	kA	31,5/40
4	Névleges rövidzárlati áram (csúcsérték)	kA	80
5	Névleges rövid idejű ellenállási áram	kA	31,5/40
6	Névleges rövidzárlati időtartam	S	4
7	Névleges csúcs ellenállási áram (csúcs)	kA	80
8	Közeli zóna hiba megszakító áram	kA	31,5×75%
9	Névleges fokozaton kívüli megszakítóáram	kA	31,5×25%
10	első nyitott pólus együtthatója		1.5
11	Nyitvatartási idő	S	≤0,03
12	Törési idő	S	≤0,06
13	Záróra	S	≤0,15
14	részidő	S	≥0,3
15	egyesült idő	S	0.06
16	A megszakítóba töltött kén-hexafluorid gáz tömege	kg	3.5
17	Megszakító bruttó tömege	kg	1000
18	Mechanikai élettartam	Másodrendű	3000

Szerkezet és szerelési méretek

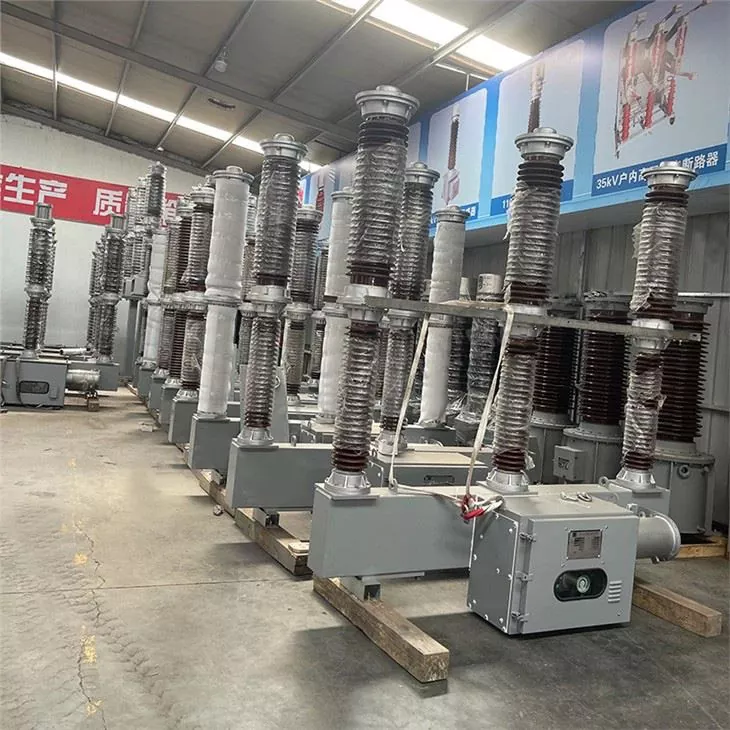

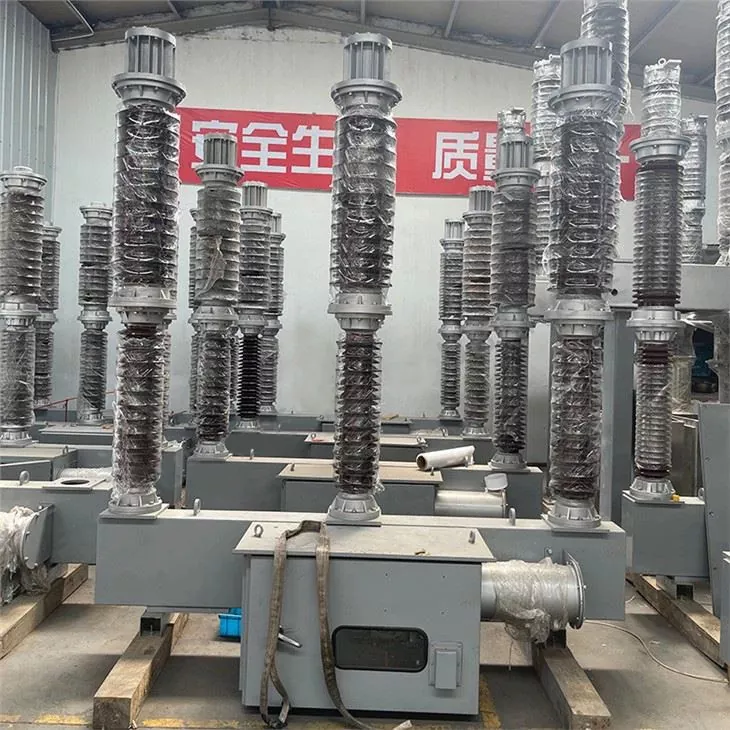

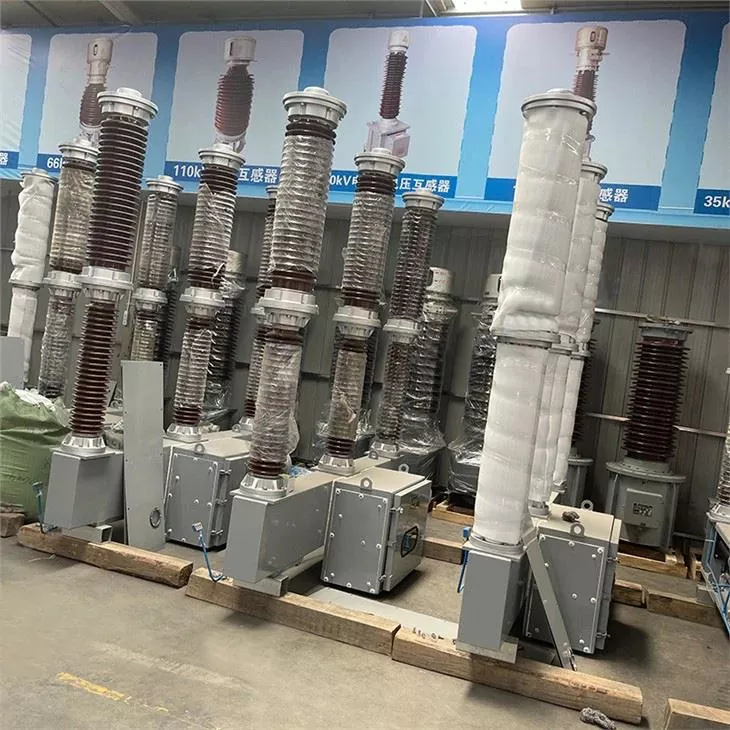

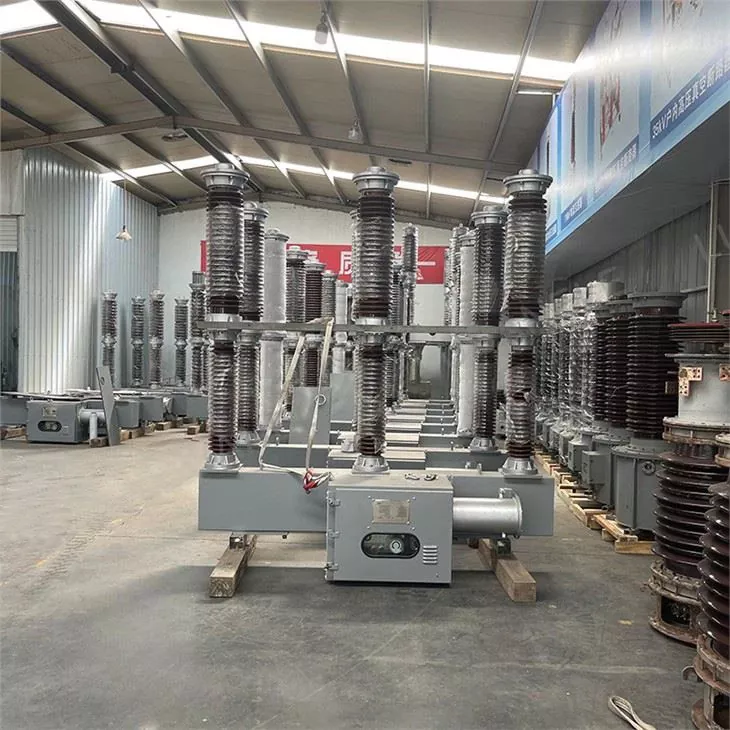

Termék Real Shot

GYIK

Q1: Mi az átfutási vagy szállítási idő?

A1: Az átfutási idő a megrendelt mennyiségtől függ, általában az előleg beérkezését követő 20-30 napon belül.

2. kérdés: Mekkora az LW9-72.5 kén-hexafluorid megszakító névleges feszültsége?

A2: A névleges feszültség 72,5 kV és 66 kV.

Q3: Hogyan ellenőrzi a minőséget?

A3: Professzionális minőségellenőrző csapatunk van, amely a teljes minőségirányítási (TQM) elveket követi a minőség biztosítása érdekében. Minden lépés megfelel a szabványoknak, és fényképeket vagy videókat biztosítunk referenciaként.
