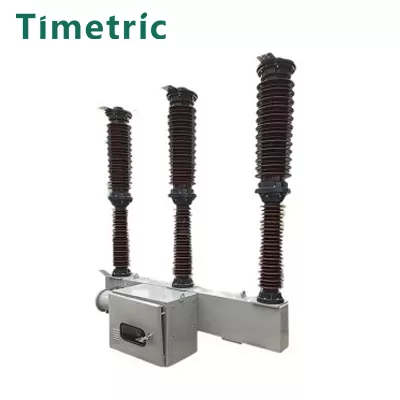

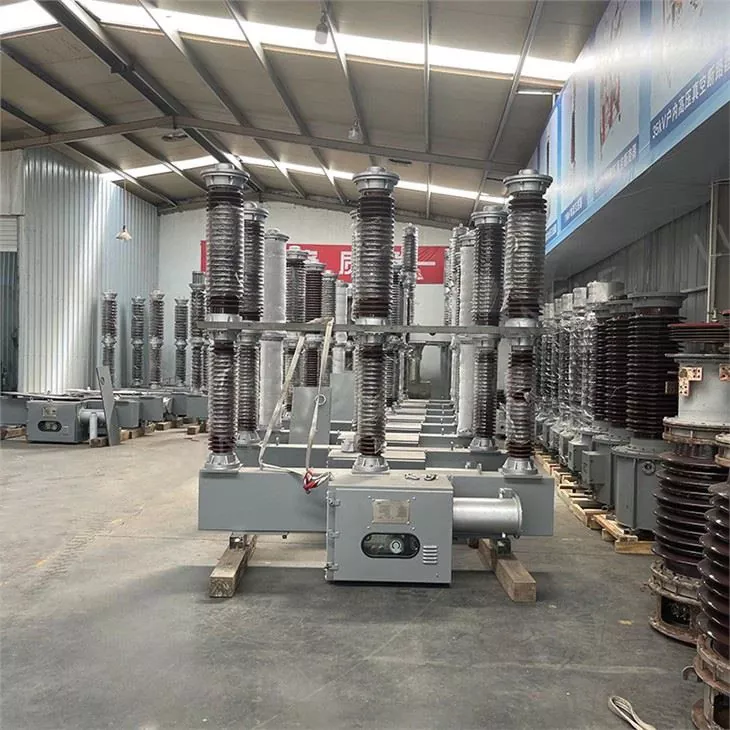

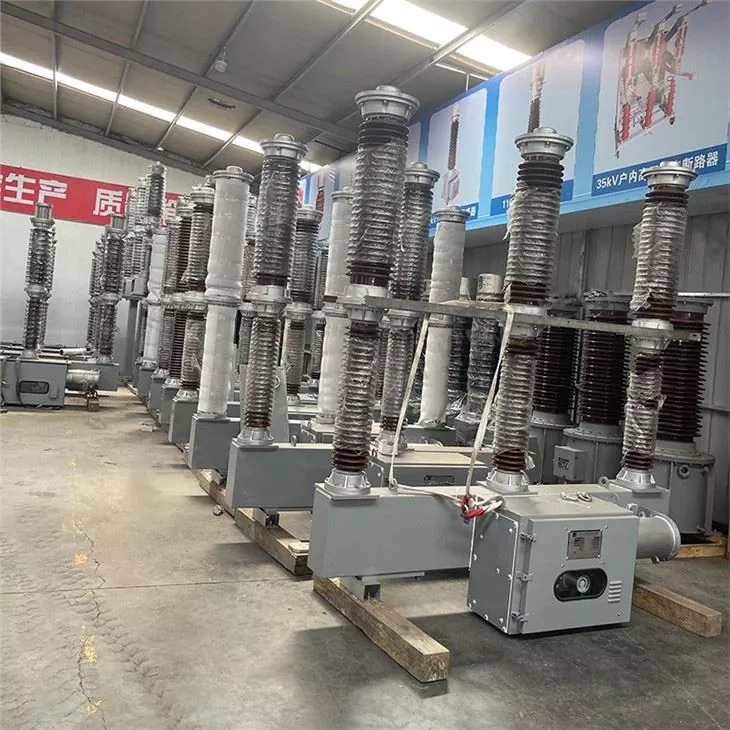

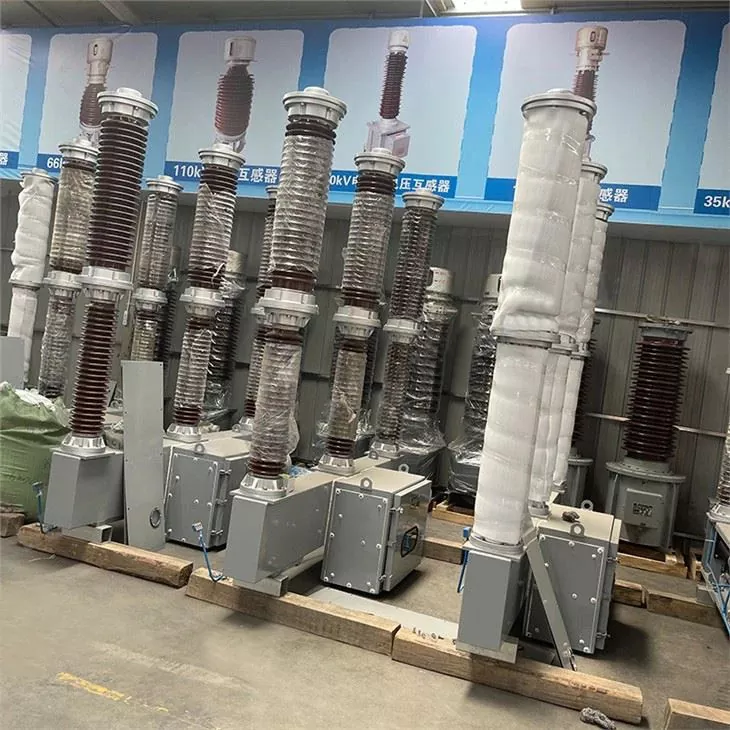

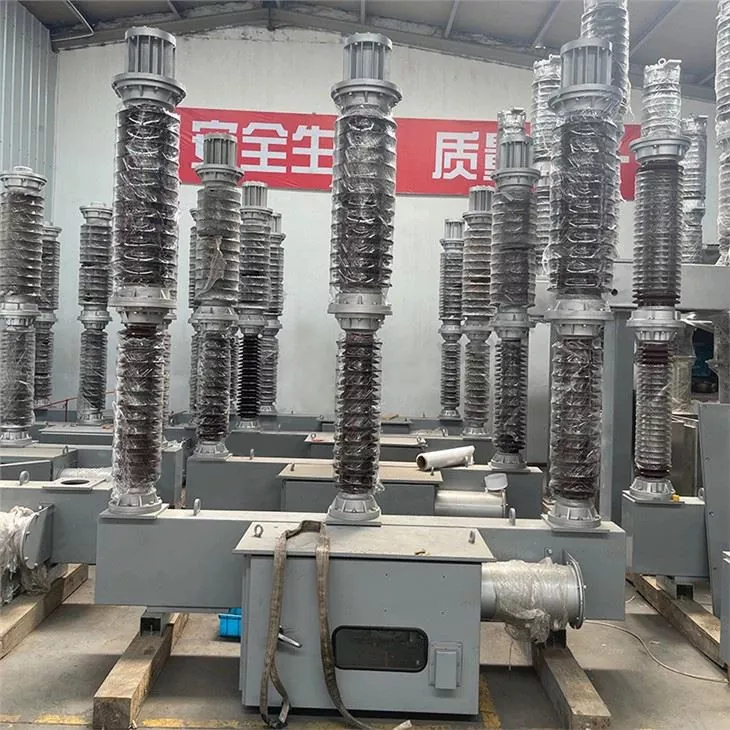

LW9-72.5 Sf6 megszakító

Tétel: LW9-72.5 Sf6 megszakító
Kiváló ívoltási teljesítmény:
Az SF6 gáz kiemelkedő képességeket biztosít az elektromos ívek oltására.
Kompakt és egyszerű kialakítás:
A megszakító egyszerű szerkezettel és kompakt mérettel rendelkezik a könnyű telepítés érdekében.
Hatékony nyitási teljesítmény:
Kiegyensúlyozott működést biztosít megbízható nyitási teljesítménnyel.
Zárt kialakítás alacsony zajszinttel:
A zárt szerkezet minimalizálja a működési zajt.
Alacsony karbantartási igény:
A megszakító csökkentett ellenőrzési és karbantartási munkaterheléssel rendelkezik, így felhasználóbarát.

Kérdés küldése

termékleírás

A kültéri magas LW9-72.5 SF6 megszakító előnyei:

Fő előnyei:

Erőteljes törési képesség

Az LW9-72.5 SF6 megszakító nagynyomású gázt használ az elektromos ívek gyors eloltására, biztosítva a nagy áramok gyors és biztonságos megszakítását. Hatékonyan megakadályozza az újragyulladás veszélyét a kapacitív vagy induktív áramok kikapcsolásakor, így megbízhatóvá teszi a közép- és nagyfeszültségű áramkörökben.

Tartós és tartós

Ez a megszakító hosszú élettartamú, és ritkábban igényel karbantartást. Gyakori műveletek kezelésére tervezték, és legfeljebb 19 egymást követő megszakítást tud végrehajtani teljes kapacitással (50 kA), a teljes megszakítási kapacitása legfeljebb 4200 kA.

2, hosszú elektromos élettartam

Kiváló szigetelés

Az SF6 gáz kiváló szigetelést biztosít, lehetővé téve a megszakító biztonságos működését még magas nyomáson (0,3 MPa) is. Könnyedén átmegy a különféle szigetelési teszteken, és magas szintű védelmet nyújt az elektromos hibák ellen.

Megbízható tömítés és alacsony karbantartási igény

A megszakító kialakítása biztosítja a gázrekeszek szoros tömítését, távol tartja a nedvességet. Mindegyik rész, beleértve a megszakító kamrát és az ellenállást is, saját gázrekeszében van elhelyezve. Ez egyszerűvé teszi a telepítést és a karbantartást anélkül, hogy a belső alkatrészeket fel kellene nyitni.

Modelleírás

Munkakörnyezet:

Tétel: LW9-72.5 Sf6 megszakító

Telepítési és üzemeltetési feltételek:

Szerelési lehetőségek: oldalra vagy középre szerelhető

Hőmérséklet tartomány:

Felső határ: +40°C

Alsó határ: -30°C

Magasság: ≤2000 m

(Nagyobb magasságok esetén a névleges szigetelési szintet növelni kell)

Szélállóság:

Maximális szélnyomás: 700 Pa (34 m/s-os szélsebességnek felel meg)

Szeizmikus ellenállás:

A földrengés intenzitása akár 8 fok is lehet

Szennyezettségi szint: I. osztály

Maximális napi hőmérsékletkülönbség: legfeljebb 25°C

Fő műszaki paraméterek

Szám	Paraméter	Egység	Érték
1	Névleges feszültség	kV	72.5
2	Névleges áram	A	2500/3150
3	Névleges rövidzárlati megszakító áram	kA	31,5/40
4	Névleges rövidzárlati áram (csúcsérték)	kA	80
5	Névleges rövid idejű ellenállási áram	kA	31,5/40
6	Névleges rövidzárlati időtartam	S	4
7	Névleges csúcs ellenállási áram (csúcs)	kA	80
8	Közeli zóna hiba megszakító áram	kA	31,5×75%
9	Névleges fokozaton kívüli megszakítóáram	kA	31,5×25%
10	első nyitott pólus együtthatója		1.5
11	Nyitvatartási idő	S	≤0,03
12	Törési idő	S	≤0,06
13	Záróra	S	≤0,15
14	részidő	S	≥0,3
15	egyesült idő	S	0.06
16	A megszakítóba töltött kén-hexafluorid gáz tömege	kg	3.5
17	Megszakító bruttó tömege	kg	1000
18	Mechanikai élettartam	Másodrendű	3000

Másodlagos huzalozás Figyelem

Reteszelő kapcsoló

A kapcsoló elektromos reteszelése az FK átalakításon keresztül valósul meg, amely egy megbízható belső mechanikus reteszelést is tartalmaz. Ha kézzel nyitja ki a kapcsolót, ne húzza meg erővel a törési reteszt, ha az ellenáll. Hasonlóképpen, ha a záró retesz nem mozdul, ne húzza erősen. Ehelyett ellenőrizze a mutató helyzetét, mielőtt újra megpróbálná kinyitni vagy bezárni a kapcsolót.

Vákuumnyomásmérő

Az elektromos érintkezős vákuumnyomásmérő vezetékei a fedél alsó részéhez vannak csatlakoztatva, a normál esetben nyitott érintkező pedig a mérőműszerből kilép. Az alsó határérték mutatója 0,2 MPa (vagy 0,25 MPa, figyelembe véve -10°C-ot) van előre beállítva. Amikor az SF6 gáznyomás 0,2 MPa-ra csökken, az érintkező zár, és csatlakozik a relé védelmi áramköréhez. Az alsó határértéket a felhasználók működési igényeik alapján állíthatják be, de nem szabad 0,2 MPa-nál alacsonyabbra beállítani.

Kézi működtetésű gyűrűk

A záró húzógyűrű a doboz külső oldalán található, míg a megtörő húzógyűrű belül. A hibák elkerülése érdekében kézi működtetés közben feltétlenül a megfelelő gyűrűt használja.

Energiatároló motor teljesítménye

Az energiatároló motort váltakozó áramú árammal kell táplálni.
