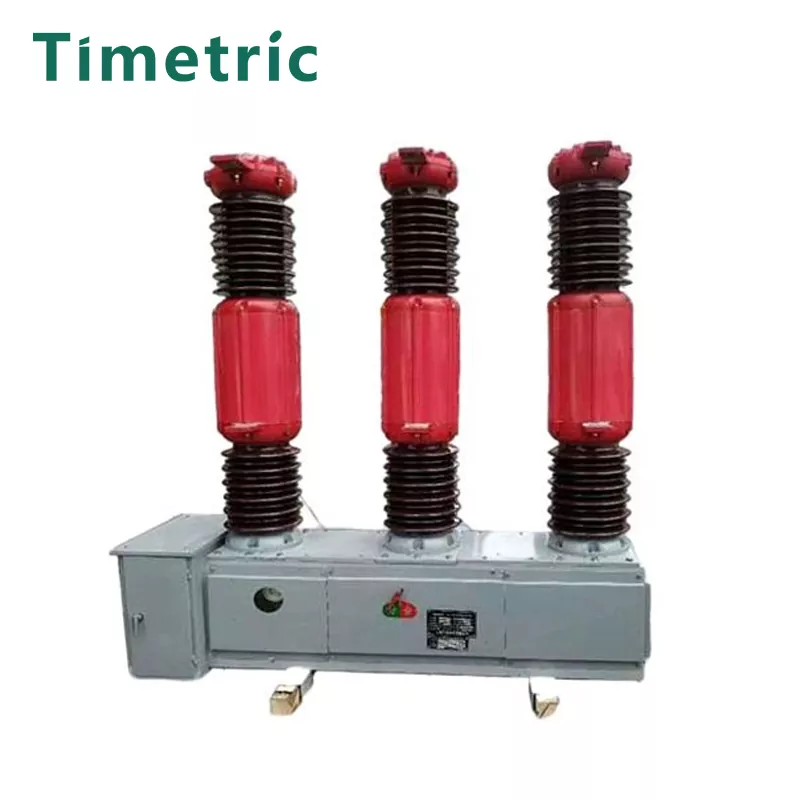

LW8A-40.5 SF6 CIRUPRER

Tétel: LW8A-40.5 SF6 CIUCREGER
A jó ív oltási teljesítménye: biztosítja az elektromos áramok megbízható megszakítását.
Egyszerű felépítés és kompakt méret: megkönnyíti a könnyű telepítést és a tér hatékony felhasználását.
Jó nyitási teljesítmény, kiegyensúlyozott működés: javítja a működési megbízhatóságot és a biztonságot.
Lezárt áramköri megszakító kis üzemeltetési zajgal: csendes működést biztosít és megakadályozza a külső szennyeződést
- Alacsony ellenőrzési és karbantartási munkaterhelés: Csökkenti a működési költségeket és javítja a hatékonyságot.

Kérdés küldése

termékleírás

Tétel: LW8A-40.5 SF6 CIUCREGER

· Szigetelés és ív oltó táptalaj: A kén -hexafluorid (SF6) gázt használja a kiváló szigeteléshez és az ívek oltásához.

· Szerkezet: Az egyes pólusokhoz egy oszlopos, egyfrekvenciás kialakítású, biztosítva a kompakt és hatékony működést.

· Arc oltási alapelve: A megbízható teljesítmény ön-energiájának ívének oltási alapelve működik.

· Működtető: CT14 rugós működtetőszerkezetgel felszerelt, amely lehetővé teszi a háromfázisú mechanikai kapcsolatot a szinkronizált működéshez.

· Megfelelőség: MEALSGB1984 ANDIEC62271-100 Nemzetközi szabványok, biztosítva a biztonságot és a megbízhatóságot.

Modellleírás

Fő műszaki paraméterek

Nem.	LTEM		Egység	Adat
1	Névleges	vlage	KV	40.5
	Minősített szigetelés szint	Villám ütés ellenáll a feszültségnek (teljes címer érték)	KV	185
		A teljesítményfrekvencia ellenáll a feszültségnek (IMIN)	KV	95
2	Névleges áram		A	1600 2000
3	Mechanikai élet		fime	3000
4	A kén Hexafluorid gáz értékelt nyomása 20 ℃ -nél)		MPA	0.50
5	Riasztási nyomás/minimális funkcionális nyomás (mérőnyomás 20 ℃)		MPA	0,47/0,45
6 7	Minősített rövidzárlat -kapcsolási áram		a	25 63	31.5
	A névleges rövidzárlat záróáram (csúcs)		A		80
8	A névleges rövid távú ellenállási áram (termikus stabil áram)		a	25	31.5
9	A névleges rövid távú ellenállási áram (termikus stabil áram)		a	60	80
10	Minősített rövidzárlati áram		a	63	8
11	A besorolt rövidzárlat-kapcsoló alatti kapcsolási idő kumulatív száma		Idő	15	10
12	Névleges rövidzárlati időtartam		S	4
13	Zárási idő lat besorolású működési volt			≤0,1
14	Kapcsolási idő (névleges működési feszültségnél)		S	≤0,06
15	Osztályozott ORER			C-0.3S-CO-180S-CO
16	Minősített megnyitó és záró monomiális kondenzátor bank áramlása		A	400
17	Szivárgás alatt		% évek	≤1
18	A kén hexafluorid gos víztartalma (v/v)			≤150x10-9
19	CT14 rugós működési mechanizmus névleges működési feszültséggel
	Záró tekercs, nyitó tekercs feszültség		V	Broadcast: 220 380 IDC): 48 110 220
	Energiatároló motor feszültség		V	IAC): 220 380 (DC): 110 220
20	Kén hexafluorid gáztömeg		Kg	8
21	A körkörös megszakító súlya [üzemeltetési mechanizmus		Kg	1400

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Tétel: LW8A-40.5 SF6 CIUCREGER

· Környezeti hőmérséklet:

· Magas: + 40 ° 100

· Minimális: -30 ° 100

· Magasság:

· ≤2000 m (a magasság feletti felszerelésekhez szigetelési szint beállítására van szükség).

· Szélnyomás:

· Nem haladja meg a 700Pa -t (megegyezik a szélsebességgel kb. 34 m/s).

· A szeizmikus ellenállás:

· A földrengés intenzitásának ellenállása 8 fokig.

· Szennyezés szintje:

· Megfelelő az I. osztályú szennyeződés szintjére.

· A maximális napi hőmérsékleti különbség:

· Nem haladhatja meg a 25 ° C -ot.

· Telepítés:

· Megfelelő mindkét oldalra szerelt és a middle-szerelt konfigurációkhoz.

Az elektromos áramkör meghibásodásának lehetséges okai

Tétel: LW8A-40.5 SF6 CIUCREGER

· Hatékony ív oltása:

· Az SF6 gázt használja a jobb ív elnyomására és szigetelésére.

· Egypólusú szerkezet:

· Az egyes pólusokhoz egy oszlopos, egyfrekvenciás kialakítás található.

· Az önenergia elve:

· Az önenergia ív oltási mechanizmusán alapul, biztosítva a megbízható működést nagy hiba körülmények között.

· Rugó működési mechanizmus:

· CT14 rugós működtetővel felszerelve robusztus és pontos mechanikai kapcsolatokhoz három fázisban.

· Megfelelőség:

· Megfelel a nemzetközi szabványoknak, hogy GrandardsGB1984 andiec62271-100, biztosítva a minőséget és a biztonságot.

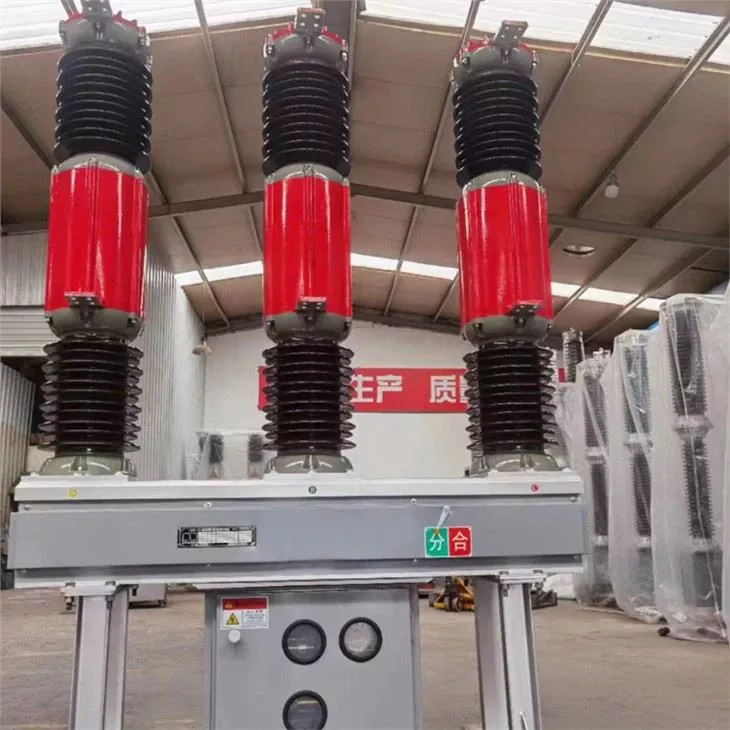

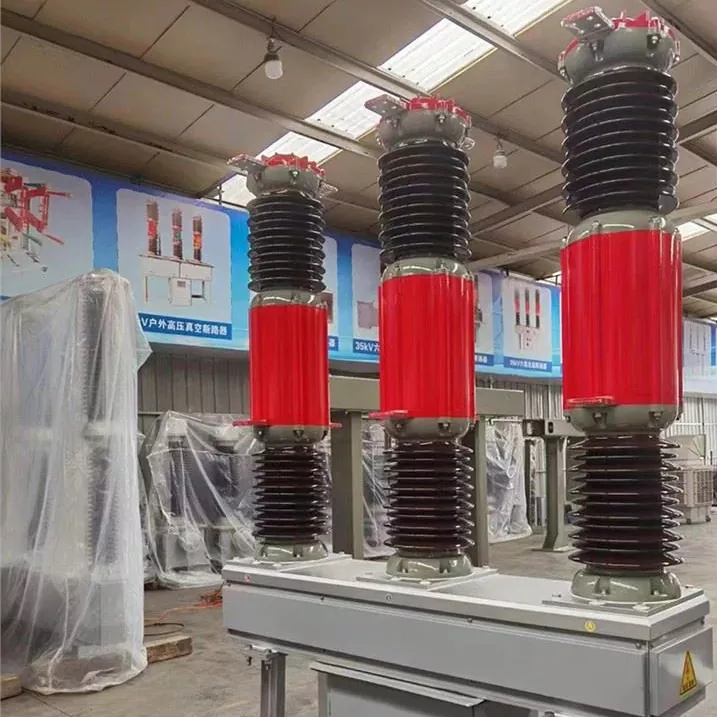

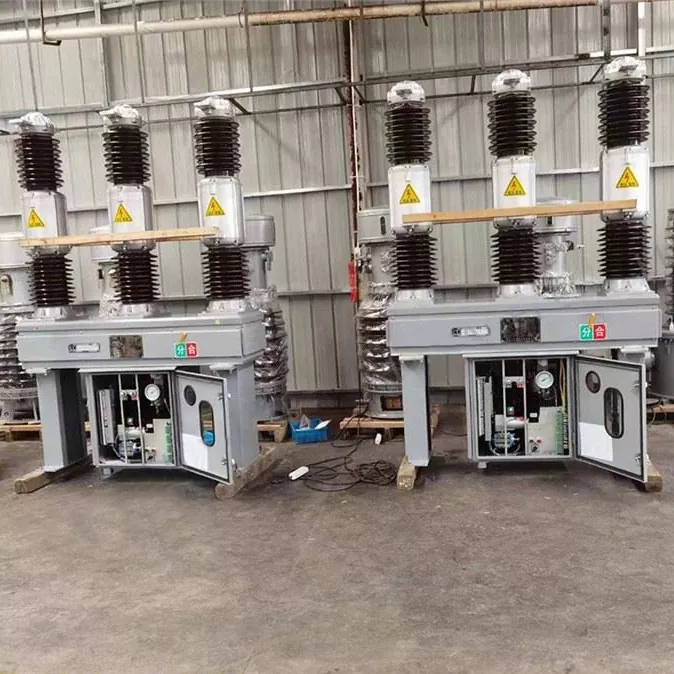

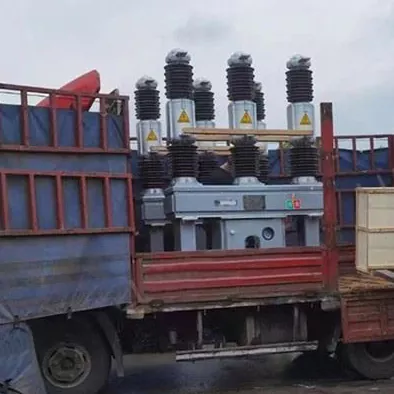

Terméki valódi lövés

GYIK

Tétel: LW8A-40.5 SF6 CIUCREGER

1. kérdés: Mekkora az LW8A-40.5 SF6 megszakító névleges feszültsége?
A1: A névleges feszültség 40,5 kV.

2. kérdés: Mi a megszakító közeg ebben a megszakítóban?
A2: Kén -hexafluorid (SF6) gázt használ mind a szigetelés, mind az ív oltó közegként.

3. kérdés: Hogyan működik a megszakító?
A3: A megszakító CT14 rugós működtetővel van felszerelve, lehetővé téve a három fázis mechanikai kapcsolatát a szinkron működéshez.

4. kérdés: Az LW8A-40.5 megfelel-e a nemzetközi szabványoknak?
A4: Igen, megfelel a GB1984 és az IEC 62271-100 szabványoknak.
