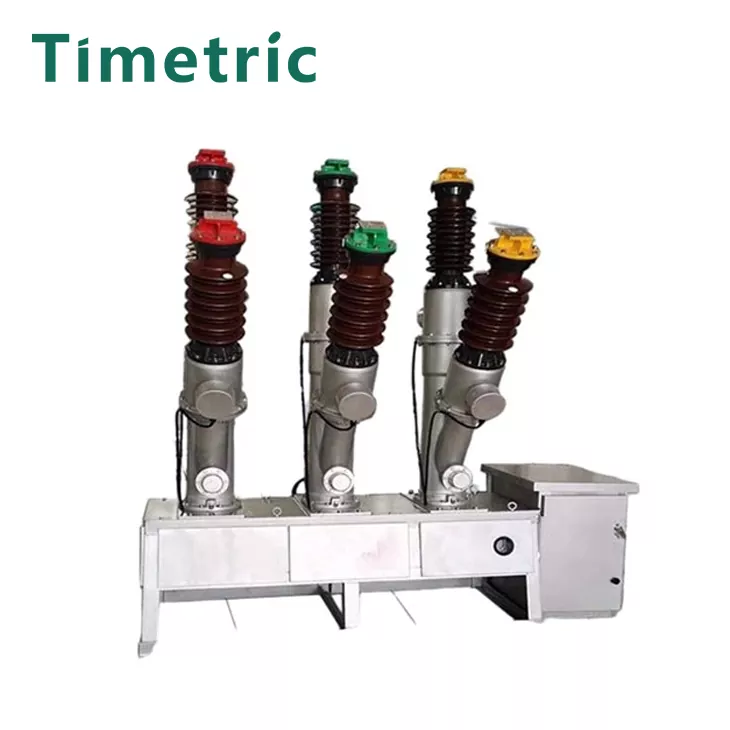

LW8-40.5Y SF6 CURNICTER
  • LW8-40.5Y SF6 CURNICTERLW8-40.5Y SF6 CURNICTER
  • LW8-40.5Y SF6 CURNICTERLW8-40.5Y SF6 CURNICTER
  • LW8-40.5Y SF6 CURNICTERLW8-40.5Y SF6 CURNICTER
  • LW8-40.5Y SF6 CURNICTERLW8-40.5Y SF6 CURNICTER

LW8-40.5Y SF6 CURNICTER

Tétel: LW8-40.5Y SF6 CIRCRUPER
Jó ív oltó teljesítmény
Az SF6 -gáz gyorsan és megbízhatóan eloltja az íveket, biztosítva a hibaáramok biztonságos megszakítását.
Egyszerű és kompakt formatervezés
A megszakító kompakt és könnyen telepíthető, egyszerű, hatékony szerkezetű.
Megbízható nyitó teljesítmény
Biztosítja a sima, kiegyensúlyozott működést a gyors és következetes megnyitás érdekében.
Lezárt felépítés, alacsony zaj
A lezárt kialakítás alacsony működési zajt eredményez.
Alacsony karbantartási követelmények
Minimális ellenőrzést és karbantartást igényel, csökkentve az általános munkaterhelést.

Kérdés küldése

termékleírás

Tétel: LW8-40.5Y SF6 CIRCRUPER

· Hosszú élettartam

· · Az LW8-40.5Y SF6 megszakító mechanizmusa több mint 3000 műveletre van tervezve, biztosítva a tartós teljesítményt.

· Megbízható tömítési teljesítmény

· · A megszakító a megbízható tömítéshez megfelelő tömítő gumi párnákat használ.

· A dinamikus pecsét egy „V”-alakú tömítőgyűrűvel rendelkezik, amelynek nyomása kompenzálódik, biztosítva a szűk és tartós tömítést.

· A szivárgási arányt a Transformer másodlagos termináldeszerel való együttműködésnek köszönhetően 1%alatt tartják.

· Beépített aktuális transzformátor

· · A jelenlegi transzformátort a mikrokristályos ötvözet anyagokkal, az ajánlatok nagy mágneses permeabilitással készítik.

· Az aktuális transzformátor pontossága a pontos méréshez eléri a 0,2 vagy 0,2s osztályt.

· A legfeljebb12 transzformátor csatlakoztatható, a felhasználói igényektől függően.

Modellleírás

Fő műszaki paraméterek

Nem. LTEM Egység Adat
1 Névleges áram vlage KV 40.5
Minősített szigetelés
szint
Villám ütés ellenáll a feszültségnek (teljes címer érték) KV 185
A teljesítményfrekvencia ellenáll a feszültségnek (IMIN) KV 95
2 Névleges áram A 1600 2000
3 Mechanikai élet Következő fime 3000
4 A kén Hexafluorid gáz értékelt nyomása 20 ℃ -nél) MPA 0.50
5 Riasztási nyomás/minimális funkcionális nyomás (mérőnyomás 20 ℃) MPA 0,47/0,45
6
7
Minősített rövidzárlat -kapcsolási áram a 25
63
31.5
A névleges rövidzárlat záróáram (csúcs) A 80
8 A névleges rövid távú ellenállási áram (termikus stabil áram) a 25 31.5
9 A névleges rövid távú ellenállási áram (termikus stabil áram) a 60 80
10 Minősített rövidzárlati áram a 63 8
11 A besorolt ​​rövidzárlat-kapcsoló alatti kapcsolási idő kumulatív száma Idő 15 10
12 Névleges rövidzárlati időtartam S 4
13 Zárási idő lat besorolású működési volt ≤0,1
14 Kapcsolási idő (névleges működési feszültségnél) S ≤0,06
15 Osztályozott ORER C-0.3S-CO-180S-CO
16 Minősített megnyitó és záró monomiális kondenzátor bank áramlása A 400
17 Szivárgás alatt %évek ≤1
18 A kén hexafluorid gos víztartalma (v/v) ≤150x10-9
19 CT14 rugós működési mechanizmus névleges működési feszültséggel
Záró tekercs, nyitó tekercs feszültség V Broadcast: 220 380 IDC): 48 110 220
Energiatároló motor feszültség V IAC): 220 380 (DC): 110 220
20 Kén hexafluorid gáztömeg Kg 8
21 A körkörös megszakító súlya [üzemeltetési mechanizmus Kg 1400

Szerkezeti és szerelési méretek

Munkakörnyezet :

Tétel: LW8-40.5Y SF6 CIRCRUPER

· Környezeti hőmérséklet

· · A megszakítót úgy tervezték, hogy a 40 ° C és a 40 ° C hőmérsékleti tartományon belül működjön.

· A szélsőséges hőmérsékletek esetén speciális intézkedésekre lehet szükség a teljesítmény stabilitásához.

· Magasság

· · Alkalmas a tengerszint feletti 3000 méter tengerszint feletti magasságra történő felszerelésre.

· A magasabb tengerszint feletti magasságokhoz szükség lehet a szigetelésre vagy a nyomásra való beállításra.

· Páratartalom

· · A megszakítót úgy tervezték, hogy olyan környezetben működjön, amelyben a relatív páratartalom 95%-ig 25 ° C -on van.

· Különleges megfontolásokra van szükség a magas páratartalomhoz a korrózió vagy a nedvesség bejutásának megelőzése érdekében.

· Szennyezés szintje

· · A megszakítót úgy tervezték, hogy a Tolevel III -vel, például ipari vagy városi környezetben felfelé fekvő területeken használják.

· A szeizmikus feltételek

· · A megszakító ellenáll a standseismic sokkoknak a szokásos biztonsági előírásokkal összhangban, biztosítva a stabil működést kisebb remegések során.

· Szellőztetés

· · Megfelelő szellőzésre van szükség a megszakítóhoz, hogy fenntartsa a Gáz integritását és elkerülje a túlmelegedést.

Az elektromos áramkör meghibásodásának lehetséges okai

Tétel: LW8-40.5Y SF6 CIRCRUPER

· Hosszú élettartam

· · Az LW8-40.5Y SF6 megszakító temechanizmusa több mint 3000 műveletre van tervezve, biztosítva a tartósságot és a hosszú távú teljesítményt.

· Megbízható tömítési teljesítmény

· · A megszakító a megbízható tömítéshez megfelelő tömítő gumi párnákat használ.

· A dinamikus tömítés egy "V" típusú tömítőgyűrűt tartalmaz, amelynek a szoros tömítés biztosítása érdekében ASpring nyomáskompenzációs struktúrával rendelkezik.

· Az ilyen terminálpanel a szövetkezeti vállalkozással párosul, hogy biztosítsa az ananniális légszivárgás arányát, amely kevesebb, mint 1%.

· Beépített aktuális transzformátor

· · A folyó transzformátorból származó transzformátor készül, amelyből származó ötvözet anyagok készülnek, amelyek nagy mágneses permeabilitást kínálnak a jobb hatékonyság érdekében.

· Az aktuális transzformátor pontossága eléri a 0,2 vagy0.2S -t, biztosítva a pontos méréseket.

· A megszakító a felhasználói igények alapján akár 12 transzformátort is képes befogadni.

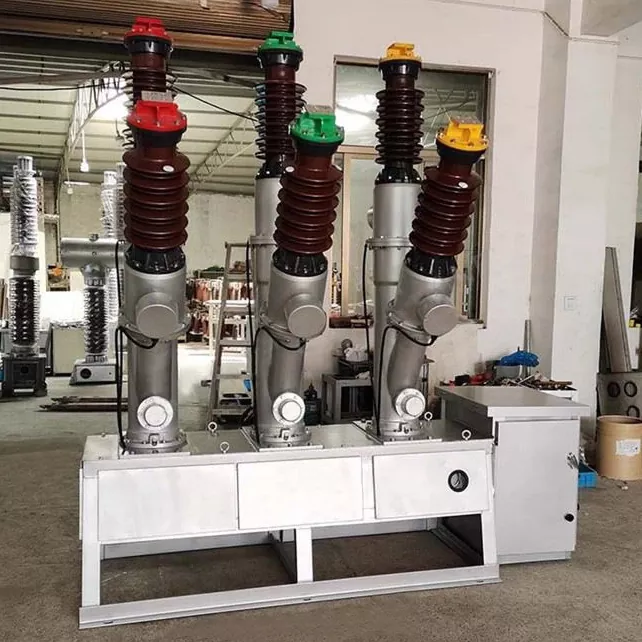

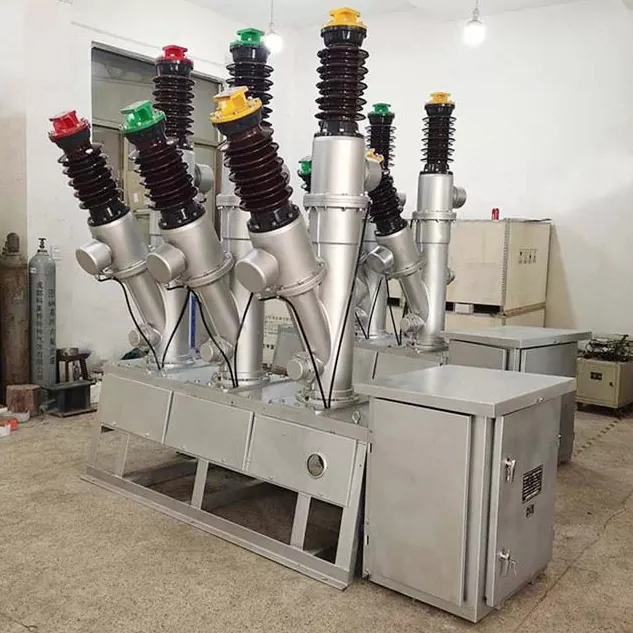

Terméki valódi lövés

GYIK

Tétel: LW8-40.5Y SF6 CIRCRUPER

Mi az LW8-40.5Y SF6 megszakító?

· Válasz: A thelw8-40.5y SF6 megszakító egy nagyfeszültségű, gázszigetelt megszakító, amelyet 40,5 kV-os rendszerekre terveztek. IT usesSF6 (kén hexafluorid) gáz szigeteléshez és ív kihalásához. Széles körben használják az elektromos alállomásokban és az ipari energiarendszerekben, hogy megvédjék az áramköröket a túláramoktól és a hibáktól.

2.Mi az LW8-40.5Y SF6 megszakító legfontosabb jellemzői?

· Válasz:

o Szolgáltatási élet: Több mint3000 művelet.

o Lezárt kialakítás a ReliablesF6 gázszigeteléssel és a dynamic pecsétekkel.

o A jelenlegi transzformátor a pontos mérésekhez a mágneses permeabilitással és a mágneses permeabilitással.

o Alacsony éves levegőszivárgás (<1%) a magas színvonalú tömítés miatt.

o Kompakt kialakítás az űrmegtakarító telepítéshez.

3.Mi az LW8-40.5Y SF6 megszakító szerviz élettartama?

· Válasz: A megszakító temechanizmusa a Formore -nál tervezett, mint a 3000 művelet, biztosítva a hosszú és megbízható élettartamot megfelelő karbantartással.

4. Mi a környezeti követelmények az LW8-40.5Y SF6 megszakító telepítéséhez?

· Válasz: A megszakítót úgy tervezték, hogy a következő feltételek mellett működjön:

o Környezeti hőmérséklet: -40 ° C - +40 ° C.

o Magasság: Legfeljebb 3000 méter a tengerszint felett.

o Páratartalom: Olyan környezetben is működhet, ahol legfeljebb 95% relatív páratartalom van 25 ° C -on.

o Szennyezés szintje: A szennyezés szintjével rendelkező területekre alkalmas a Tolevel III (ipari vagy városi környezet).
