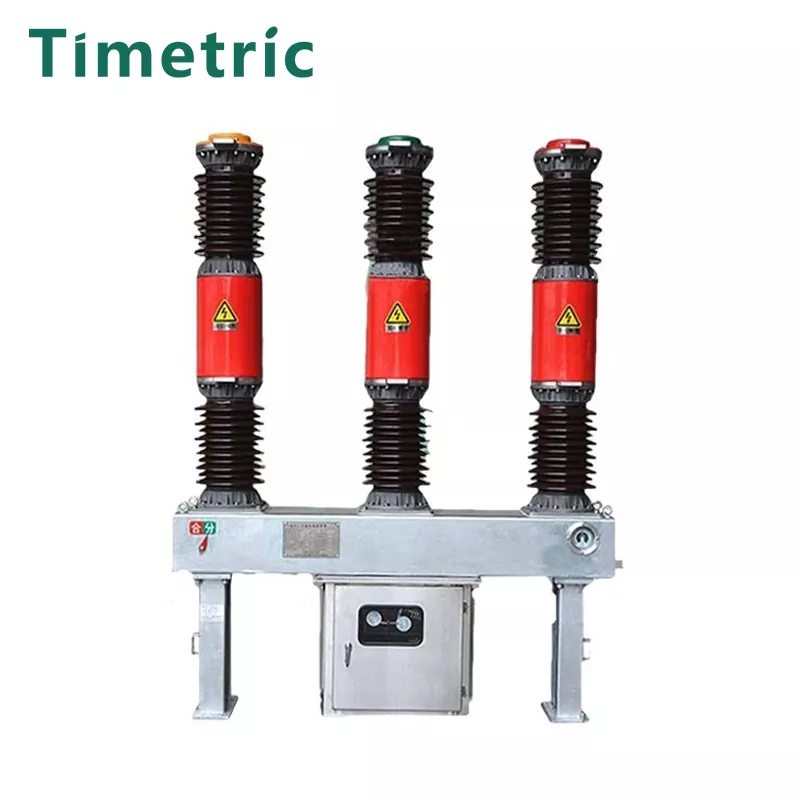

LW36-40.5 SF6 CIRCRUPER

Tétel: LW36-40.5 SF6 CIRCRUPER
SF6 gáz: Kiváló ív oltási teljesítmény.
Kompakt formatervezés: egyszerű szerkezet és térhatékony.
Megbízható működés: Jó nyitási teljesítmény kiegyensúlyozott működéssel.
Lezárt megszakító: Csökkent operatív zaj.
Alacsony karbantartás: Minimális ellenőrzési és karbantartási követelmények.

Kérdés küldése

termékleírás

Tétel: LW36-40.5 SF6 CIRCRUPER

A THELW36-40.5 SF6 megszakító egy háromfázisú, 50Hz-es kültéri nagyfeszültségű elektromos berendezés, amelyet 40,5 kV energiaátviteli és elosztó rendszerek vezérlésére és védelmére terveztek. Alkalmazásokhoz alkalmas, beleértve:

· Kötési megszakítók.

· Kondenzátor bankok váltása.

· Mérés és védelem a rögzíthető áram transzformátorokkal.

Főbb jellemzők:

A szabványoknak való megfelelés: megfelel a Nemzeti StandardGB1984-1989 ("AC nagyfeszültségű megszakító") és a Nemzetközi Elektrotechnikai Bizottság StandardieC60056: 1987 ("Nagyfeszültségű AC megszakító").

Kiváló törési teljesítmény:

o A tömörített gázív oltó kamrát használja a gyors ív oltásához.

o Rövid íves idő a fokozott védelem érdekében.

o Képes 25 ka -t 20 -szor megsemmisíteni a névleges feszültség alatt a teljesítmény lebomlása nélkül.

Alacsony karbantartás:

o Nincs szükség az SF6 -gáz karbantartására az élettartam alatt.

o Ellenőrizze az elektromos életet minimális beavatkozással.

Megbízható szigetelés:

o képes ellenállni 40,5 kV -ra 10 percig nulla nyomású nyomáson, biztosítva a robusztus szigetelési teljesítményt.

Magas mechanikai megbízhatóság:

o tervezett fortfajtás művelet, strong bezárási képességgel.

o Biztonságosan nyithatja meg és bezárhatja a kondenzátor bankáramot, akár 400 amperig is újratelepítés nélkül.

o Képes biztonságosan váltani a hosszú vonalakat (25–50 km -ig) olyan kérdések nélkül, mint ív vagy kiégés.

Kompakt és egyszerű kialakítás:

o Kompakt méret asimple szerkezetű.

o Hosszú karbantartásmentes üzemeltetési idő, biztosítva a csökkentett állásidőt és a költségeket.

Modellleírás

Fő műszaki paraméterek

Nem.	LTEM		Egység	Adat
1	Névleges	feszültség	KV	40.5
	Minősített szigetelés szint	Villám ütés ellenáll a feszültségnek (teljes címer érték)	KV	185
		A teljesítményfrekvencia ellenáll a feszültségnek (IMIN)	KV	95
2	Névleges áram		A	1600 2000
3	Mechanikai élet		Következő fime	3000
4	A kén Hexafluorid gáz értékelt nyomása 20 ℃ -nél)		MPA	0.50
5	Riasztási nyomás/minimális funkcionális nyomás (mérőnyomás 20 ℃)		MPA	0,47/0,45
6 7	Minősített rövidzárlat -kapcsolási áram		a	25 63	31.5
	A névleges rövidzárlat záróáram (csúcs)		A		80
8	A névleges rövid távú ellenállási áram (termikus stabil áram)		a	25	31.5
9	A névleges rövid távú ellenállási áram (termikus stabil áram)		a	60	80
10	Minősített rövidzárlat -kapcsolási áram		a	63	8
11	A besorolt rövidzárlat-kapcsoló alatti kapcsolási idő kumulatív száma		Idő	15	10
12	Névleges rövidzárlati időtartam		S	4
13	Zárási idő lat besorolású működési volt			≤0,1
14	Kapcsolási idő (névleges működési feszültségnél)		5	≤0,06
15	Értékelt működési sorrend			C-0.3S-CO-180S-CO
16	Minősített megnyitó és záró monomiális kondenzátor bank áramlása		A	400
17	Szivárgás alatt		%évek	≤1
18	A kén hexafluorid -gáz víztartalma (v/v)			≤150x10-9
19	CT14 rugós működési mechanizmus névleges működési feszültséggel
	Záró tekercs, nyitó tekercs feszültség		V	Broadcast: 220 380 IDC): 48 110 220
	Energiatároló motor feszültség		V	IAC): 220 380 (DC): 110 220
20	Kén hexafiuorid gáztömeg		Kg	8
21	A Circuil Breaker súlya [üzemeltetési mechanizmus)		Kg	1400

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Tétel: LW36-40.5 SF6 CIRCRUPER

Az LW36-40.5 SF6 megszakító munkakörnyezete:

Környezeti hőmérsékleti tartomány:

Min: -30 ° C

Max: +40 ° C

(Különleges feltételek esetén testreszabható a magasabb vagy alacsonyabb hőmérsékleti tartományokhoz.)

Magasság:

Legfeljebb 1000 méter tengerszint feletti magasságban lehet felhasználni.

Az 1000 méter feletti magasságokhoz szükség lehet a megfelelő teljesítmény biztosításához.

Nedvesség:

A relatív páratartalom nem haladhatja meg a 95%-ot (nem kondenzálás).

Szennyezés szintje:

Alkalmas környezetekhez a szennyeződés szintjével (az III. Topolciós fokozat az IEC szabványai szerint).

Szeizmikus ellenállás:

Úgy tervezték, hogy a Richter skálán akár 8 fokig tartó intenzitás ellenálljon.

Szélállóság:

A szélessége ellenáll a szélsebességnek akár 160 km/h sebességgel, így alkalmas a kültéri létesítményekre a szélnek kitett területeken.

Az elektromos áramkör meghibásodásának lehetséges okai

Tétel: LW36-40.5 SF6 CIRCRUPER

Az elektromos áramköri meghibásodás lehetséges okai:

Nem elegendő SF6 gáznyomás:

Az alacsony SF6 gáznyomás ronthatja a megszakító ív-kialakuló képességét, ami a hibák megszakításának elmulasztásához vezet. Rendszeres gáznyomás -ellenőrzésekre van szükség a megbízható működéshez.

Az SF6 gáz szennyeződése:

Az SF6 gázban a szennyező anyagok (például nedvesség, levegő vagy részecskék) lebonthatják dielektromos tulajdonságait és ív-oltási hatékonyságát, hibás működést eredményezve.

Mechanikai hibák:

A belső alkatrészek (például érintkezők, rugók, oroperáló mechanizmusok) kopása hibás működést eredményezhet, például szükség esetén a megszakító bezárásának vagy kinyitásának elmulasztásához vagy kinyitásához.

Túlzott vagy rövidzárlati feltételek:

Ha a megszakítót az orshort-áramköri körülmények között besorolják a névleges kapacitáson túl, akkor valószínűleg nem szakítja meg a hibát hatékonyan, ami potenciálisan a rendszerkárosodáshoz vezet.

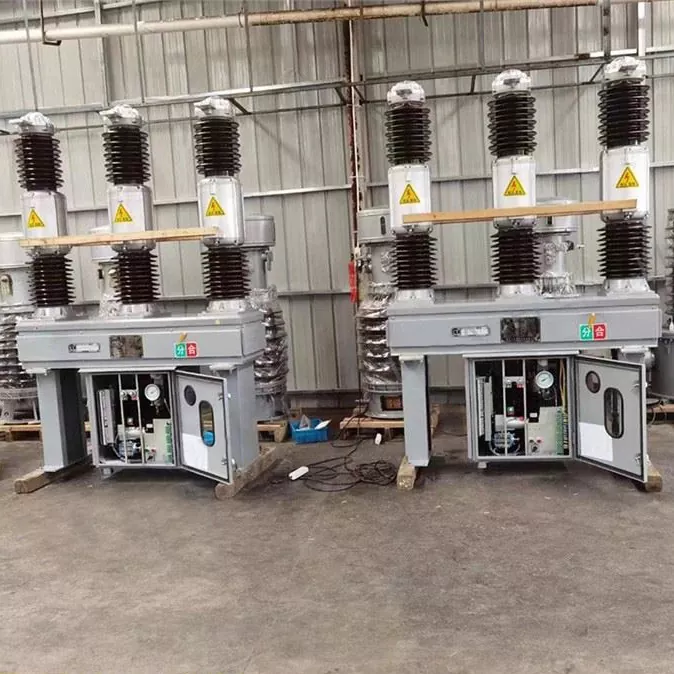

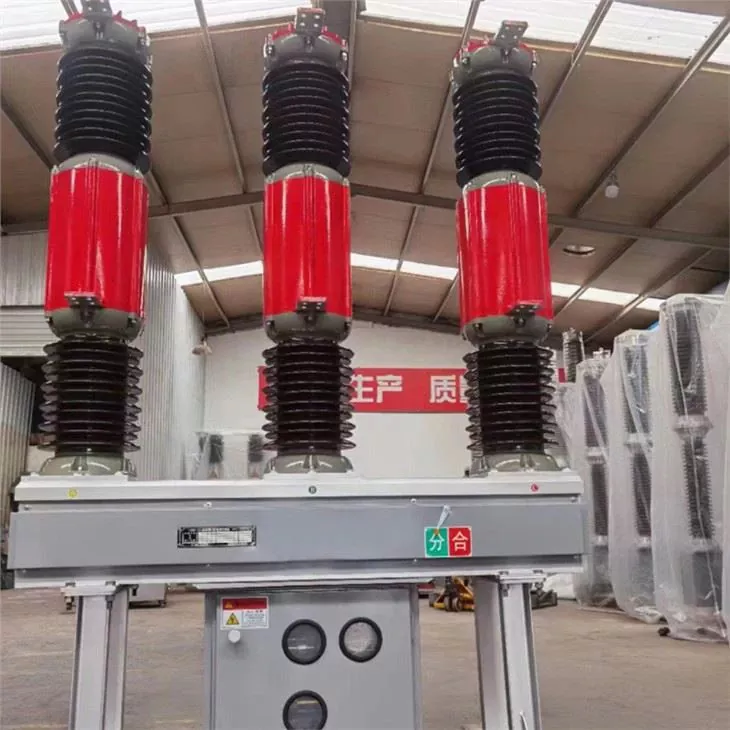

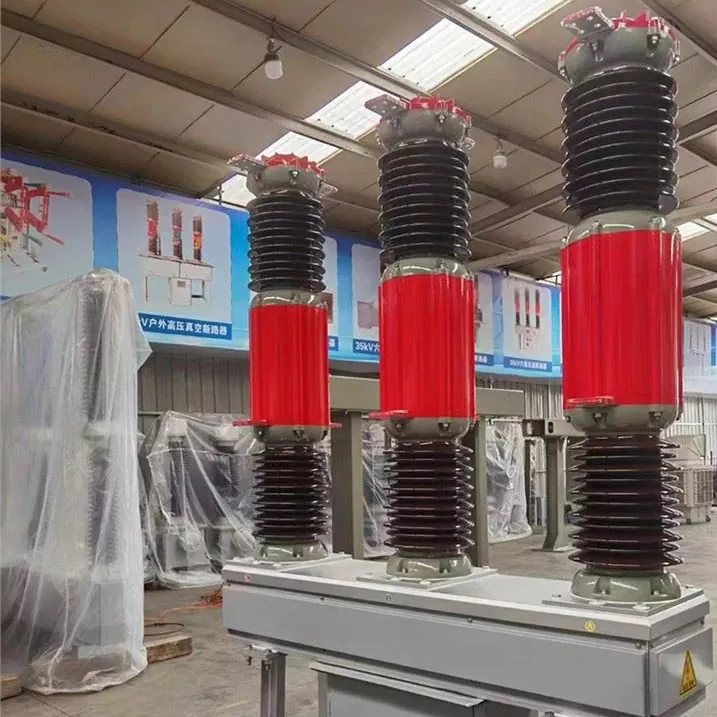

Terméki valódi lövés

GYIK

Tétel: LW36-40.5 SF6 CIRCRUPER

1.Mi az LW36-40.5 SF6 megszakító névleges feszültsége?

· Az LW36-40.5 SF6 megszakítót 40,5 kV-os feszültségre tervezték, amely 35 kV energiaátviteli és elosztó rendszerekhez alkalmas.

2. Milyen típusú gázt használ az LW36-40.5 az ív oltásához?

· Az usesSF6 (kén hexafluorid) gáz, amely kiváló dielektromos és íves kimenetelű tulajdonságairól ismert, biztosítva a megbízható működést, még nagy hiba körülmények között is.

3.Mi az LW36-40.5 SF6 megszakító mechanikai élettartama?

· Az LW36-40.5 SF6 megszakító temechanikus élettartama úgy van kialakítva, hogy meghaladja a 3000 műveletet, így alkalmas az igényes környezetben gyakori váltáshoz.
