LW30-72.5 SF6 CIRUPRER

Tétel: LW30-72.5 SF6 CIRCRUPER

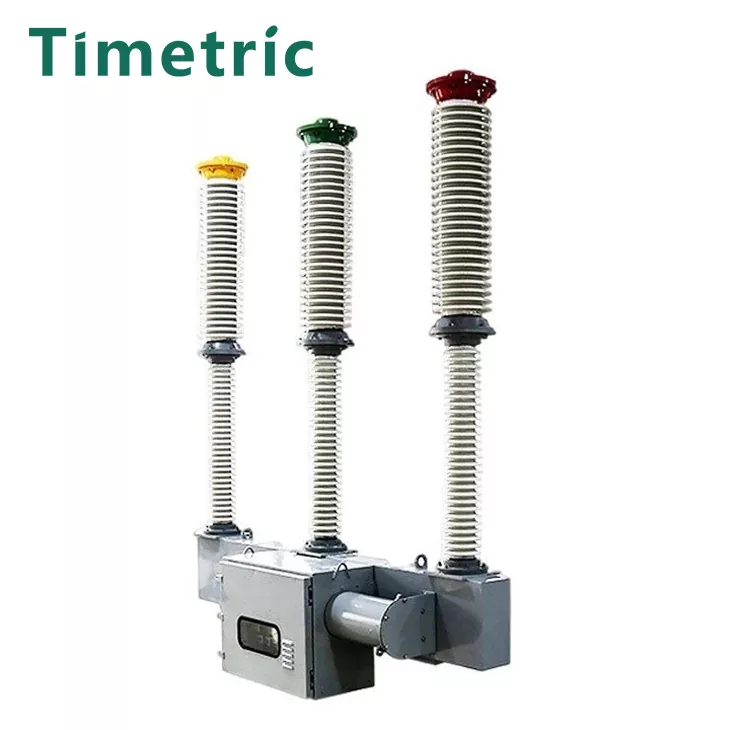

Thelw30-72.5 SF6 megszakító tulajdonságok Aself-energiájú ív oltó kamra. A megszakító minden pólusának az oszlop, az egyfrekvenciás szerkezete van, és együttesen a három oszlopot egyetlen keretre állítják össze. Ezeket a pólusokat mechanikusan összekapcsolják és az ASPring mechanizmus működteti.

A kulcsfontosságú elemek a következők:

· A TEARC megszakító porcelán hüvelye a tetején.

· A PORCELAIN PORCELAIN hüvely és a keret közepén.

· A temechanizmus doboza a keret alján található, amely tartalmazza a proving működési mechanizmust és az elektromos vezérlő alkatrészeket.

· A mechanizmus output rúdja csatlakozik a kark karjához.

· Az ASF6 gázsűrűség -vezérlő a keret elejére van felszerelve.

· A keretet mindkét végén támasztják alá.

Modellleírás

Fő műszaki paraméterek

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Tétel: LW30-72.5 SF6 CIRCRUPER

Az LW30-72.5 SF6 megszakítót úgy tervezték, hogy megbízhatóan működjön a következő környezeti körülmények között:

Környezeti hőmérséklet:

1. Magas: + 40 ° 100

2. Alacsony: -30 ° 100

Magasság:

1. ≤ 2000 méter tengerszint feletti magasság

2. A magasság feletti telepítésekhez a névleges szigetelési szint beállítására van szükség.

Páratartalom feltételei:

1. Napi átlagos relatív páratartalom: ≤ 95%

2. Havi átlagos relatív páratartalom: ≤ 90%

Szeizmikus ellenállás:

1. A maximális intenzitású földrengések ellenállása 8 fok.

Szélnyomás:

1. Maximális szélsebesség: 34 m/s (700 pa -nak egyenértékű).

Szennyezés szintje:

1. A III. Osztály szennyeződési szintjével rendelkező területeken történő telepítésre alkalmas.

Egyéb követelmények:

1. A környező levegőben lévő gyúlékony, robbanásveszélyes vagy korrozív gázoktól mentes.

2. A telepítési hely nem lehet hajlamos a gyakori és súlyos rezgésekre.

Az elektromos áramkör meghibásodásának lehetséges okai

Tétel: LW30-72.5 SF6 CIRCRUPER

SF6 GAS -kimerülés:

1. Az SF6 gáz elvesztése a szivárgás vagy a nem megfelelő feltöltés miatt rossz ív -oltáshoz és szigetelési teljesítményhez vezethet.

Ív megszakítási hiba:

1. Nem elegendő ív oltása az ív-oltó rendszer hibásan működő megszakító vagy nem megfelelő működése miatt.

Mechanikai kapcsolási hiba:

1. Mechanikai hiba a rugós mechanizmusban vagy az összekötő alkatrészekben megakadályozhatja a megfelelő nyitás/bezárást.

Szennyeződés vagy korrózió:

1. A nedvesség vagy szennyező anyagok jelenléte az SF6 -gázban vagy a belső komponenseken romolhatja a teljesítményt és a szigetelési tulajdonságokat.

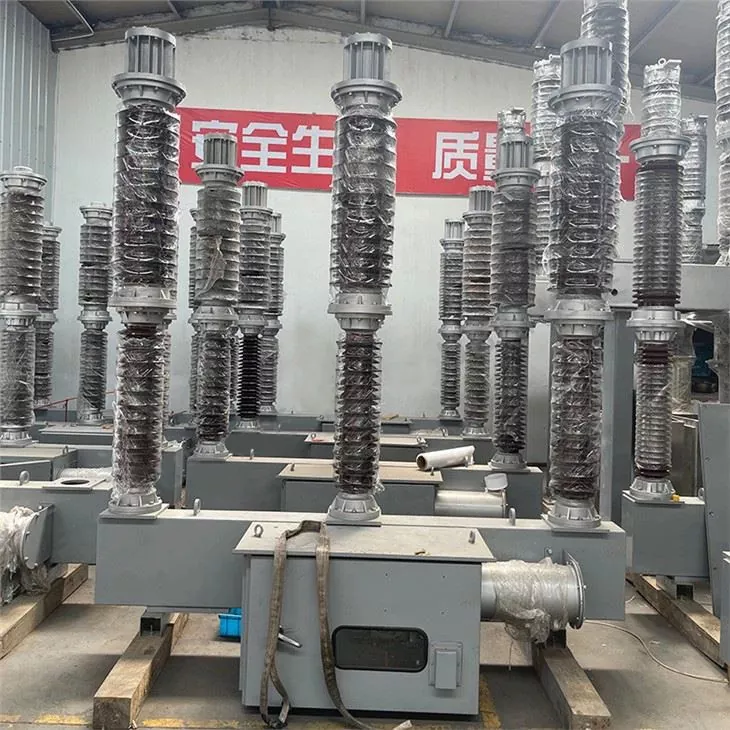

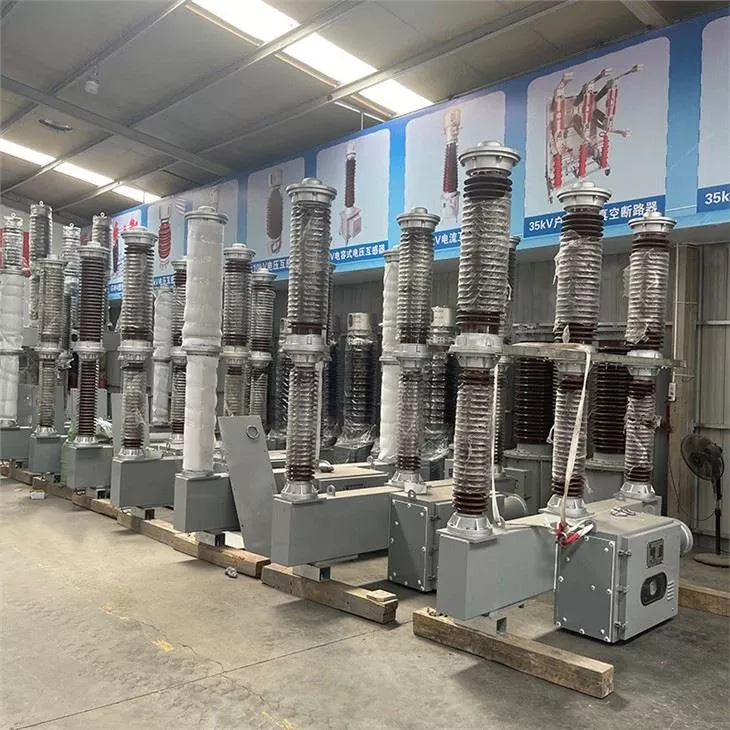

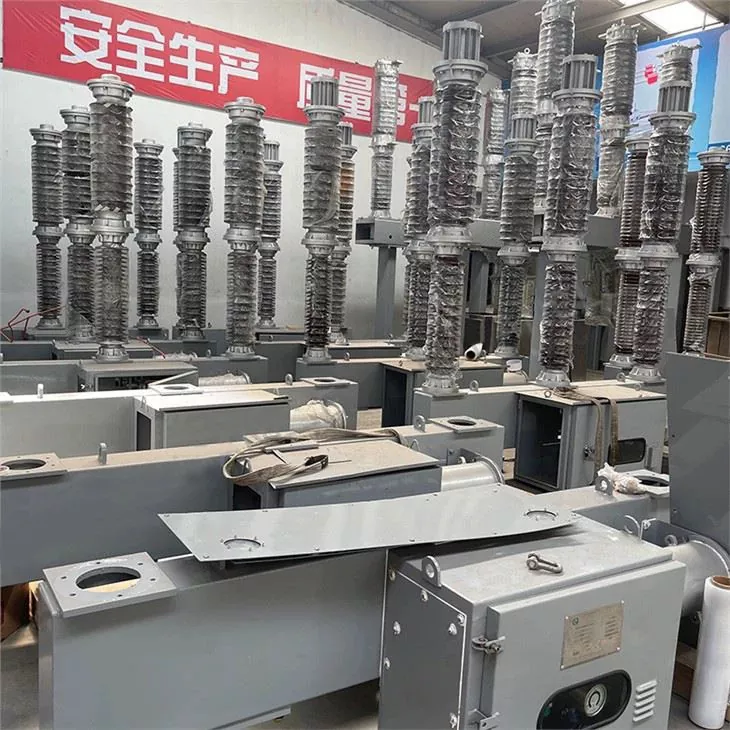

Terméki valódi lövés

GYIK

Tétel: LW30-72.5 SF6 CIRCRUPER

· K: Mekkora az LW30-72.5 SF6 megszakító névleges feszültsége?
V: A névleges feszültség 72,5 kV.

· · K: Mi az LW30-72.5 SF6 megszakító elsődleges alkalmazása?
V: Elsősorban az átviteli és elosztóvezetékek védelmére használják az elektromos hálózatokban, és használható a kondenzátorok váltására is.

· · K: Milyen típusú megszakító tápközeget használ az LW30-72.5 SF6 megszakító?
V: SF6 (kén hexafluorid) gázt használ megszakító és szigetelő közegként.

· · K: Hogyan lehet az LW30-72.5 SF6 megszakító oltási ívek?
V: Használja az önenergia ív oltási elvét, ahol az SF6 gáz gyorsan lehűti az ívet, és megszakítja a dielektromos szilárdságot a megszakítás után.
