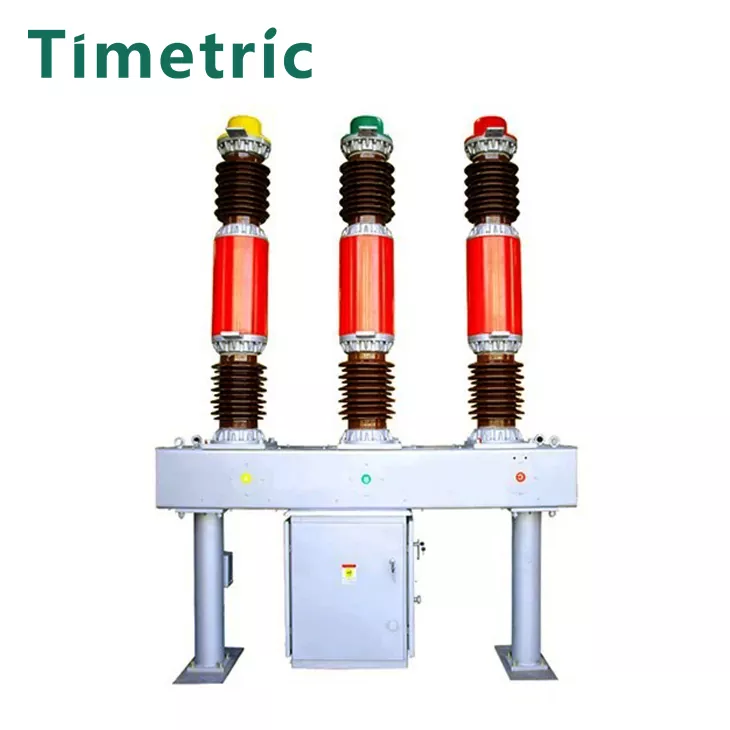

LW16-40.5 SF6 CIRCRUPER

Tétel: LW16-40.5 SF6 CIRUCTER
SF6 GAS: Kiváló ív oltási teljesítményt nyújt.
Kompakt és egyszerű szerkezet az egyszerű telepítéshez és az űrmegtakarításhoz.
Sima működés: jó nyitási teljesítmény kiegyensúlyozott működéssel.
Lezárt kialakítás: alacsony működési zaj.
Alacsony karbantartás: Csökkentő ellenőrzés és karbantartás.

Kérdés küldése

termékleírás

Tétel: LW16-40.5 SF6 CIRUCTER

A THELW16-40.5 SF6 megszakítót gyakori működésre tervezték, és felhasználhatók:

· Atie megszakító.

· Acircuit megszakító a kondenzátorok és a reaktor bankok bezárására.

A mérés és a védelemhez beépített, városi transzformátort tartalmaz. Az LW16-40.5 közvetlenül helyettesítheti a tesw2-35 olajmentes megszakítót, és szűrőtartókkal is cserélheti a különféle típusú multi-olaj megszakítókat. Ez az ideális loil-mentes megszakító FOR35KV Power Systems.

Modellleírás

Fő műszaki paraméterek

Nem.	LTEM		Egység	Adat
1	Névleges	feszültség	KV	40.5
	Minősített szigetelés szint	Villám -impoct ellenáll a feszültségnek (teljes címer valuel	KV	185
		A teljesítményfrekvencia ellenáll a feszültségnek (IMIN)	KV	95
2	Névleges áram		A	1600 2000
3	Mechanikai élet		Következő fime	3000
4	A kén Hexafluorid gáz értékelt nyomása 20 ℃ -nél)		MPA	0.50
5	Riasztási nyomás/minimális funkcionális nyomás (mérőnyomás 20 ℃)		MPA	0,47/0,45
6 7	Minősített rövidzárlat -kapcsolási áram		a	25	31.5
	A névleges rövidzárlat záróáram (csúcs)		A	63	80
8	A névleges rövid távú ellenállási áram (termikus stabil áram)		a	25	31.5
9	A névleges rövid távú ellenállási áram (termikus stabil áram)		a	60	80
10	Minősített rövidzárlat -kapcsolási áram		a	63	8
11	A swilching idő kumulatív száma a névleges rövidzárlatváltás alatt		Idő	15	10
12	Névleges rövidzárlati időtartam		S	4
13	Zárási idő lat besorolású működési volt		S	≤0,1
14	Kapcsolási idő (névleges működési feszültségnél		S	0.06
15	Értékelt működési sorrend			C-0.3S-CO-180S-CO
16	Minősített megnyitó és záró monomiális Copacitor Bank áram			400
17	Szivárgás alatt		%évek	≤1
18	A kén hexafluorid GOS víztartalma (v/VM)			≤150x10-9
19	CT14 rugós működési mechanizmus névleges működési feszültséggel
	Záró tekercs, nyitó tekercs feszültség		V	IAC): 220 380 (DC): 48 110 220
	Energiatároló motor feszültség		V	IAC): 220 380 (DC): 110 220
20	Kén hexafluorid gáztömeg		Kg	8
21	A körkörös megszakító súlya [beleértve az operafing mechanizmust is		Kg	1400

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Tétel: LW16-40.5 SF6 CIRUCTER

Az LW16-40.5 SF6 megszakító munkakörnyezete:

· Környezeti hőmérséklet: -30 ° C - +40 ° C

· Magasság: Legfeljebb 1000 méter (testreszabható magasabb tengerszint feletti magasságokhoz)

· Páratartalom: A relatív páratartalom nem haladhatja meg a 95%-ot.

· Szennyeződés szintje: Mérsékelt szennyezési környezethez alkalmas (a III. Szennyezésig).

· A szeizmikus ellenállás: úgy tervezték, hogy ellenálljon a földrengés intenzitásának akár 8 fokig a Richter skálán.

Ezek a környezeti feltételek biztosítják, hogy a megszakító megbízhatóan működjön az energiaelosztó rendszerekben található tipikus körülmények között.

Az elektromos áramkör meghibásodásának lehetséges okai

Tétel: LW16-40.5 SF6 CIRUCTER

· Hibás SF6 gáznyomás:

· · A nem elegendő SF6 gáznyomás rossz ív -oltási teljesítményhez vezethet, ami miatt a megszakító nem szakítja meg a hibákat.

· Az SF6 gáz szennyeződése:

· · Az SF6 -gáz nedvességtartalma vagy szennyeződései ronthatják dielektromos tulajdonságait, befolyásolva a megszakító teljesítményét.

· Mechanikai hiba:

· · A belső alkatrészek, például érintkezők, rugók vagy működési mechanizmus kopása és szakadása meghibásodást okozhat a nyitó/bezárás során.

· Elektromos túlterhelés:

· · A megszakítón áthaladó túlzott áram a névleges kapacitásán túlmutató túlmelegedést, az érintkezők károsodását vagy a szigetelési meghibásodást okozhatja.

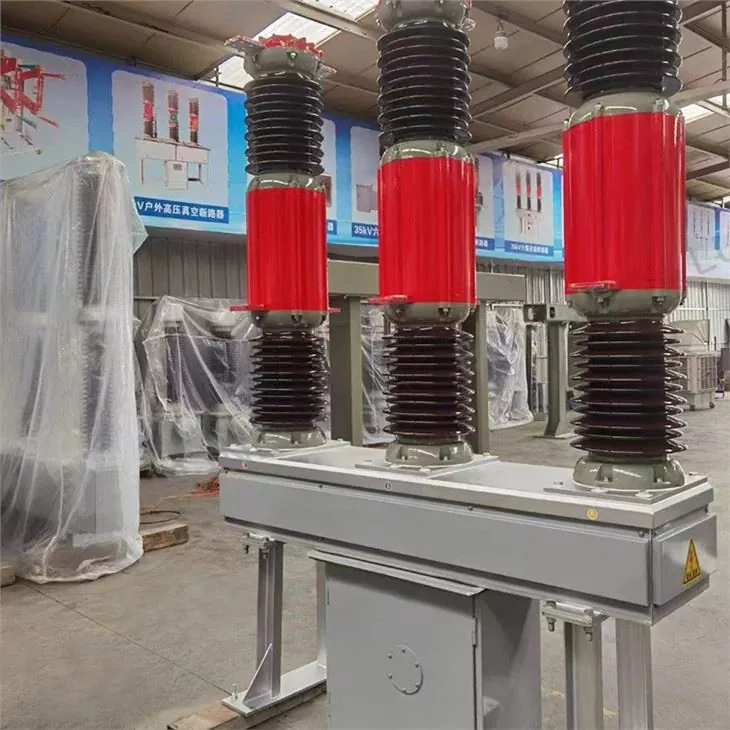

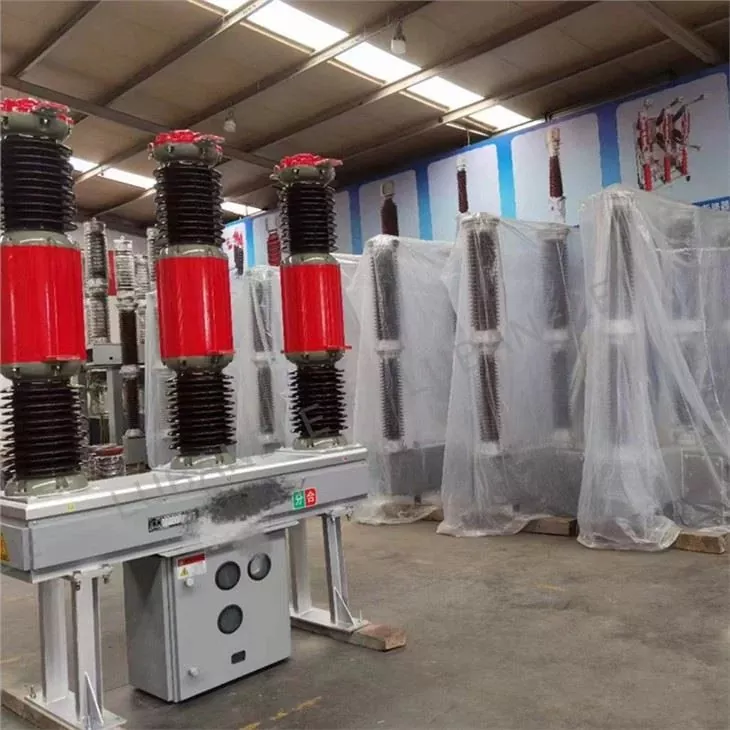

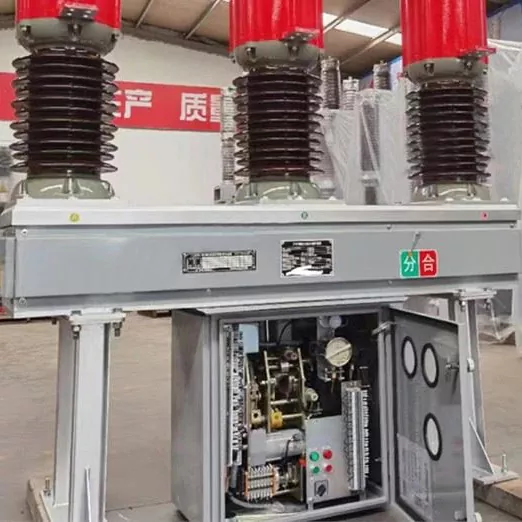

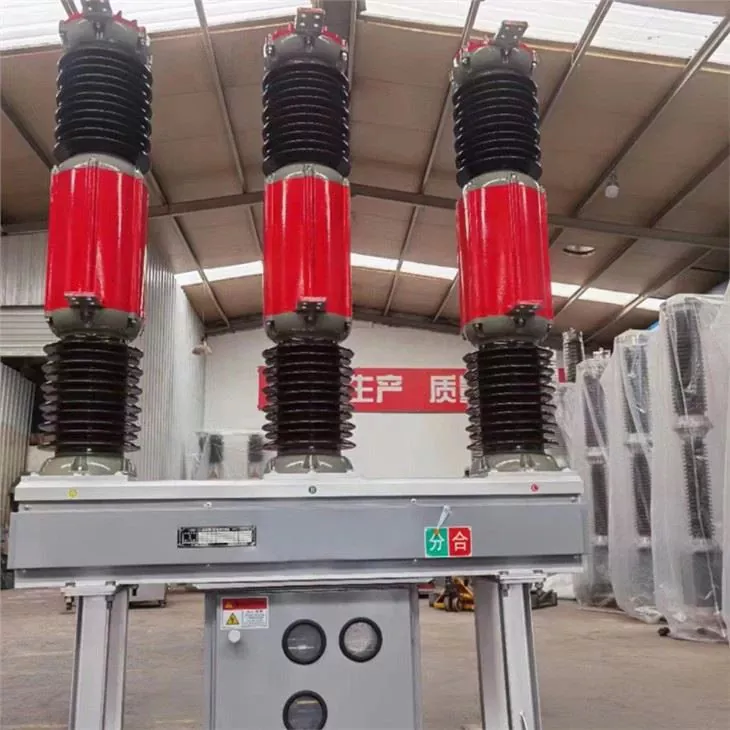

Terméki valódi lövés

GYIK

Tétel: LW16-40.5 SF6 CIRUCTER

1.Mi az LW16-40.5 SF6 megszakító névleges feszültsége?

· Az LW16-40.5 SF6 megszakítót 40,5 kV névleges feszültségre tervezték, és 35 kV-os energiarendszerhez alkalmas.

2. Milyen típusú gázt használnak a megszakítóban?

· Az LW16-40.5 USESSF6 (kén Hexafluorid) gáz, amely kiváló dielektromos és íves hatású tulajdonságokkal rendelkezik.

3.Milyen gyakran működhet az LW16-40.5 SF6 megszakító?

· Az LW16-40.5-et úgy tervezték, hogy a működéshez szükséges, ideális ezáltal olyan alkalmazásokhoz, mint a nyakkendő-megszakítók és a megszakítók a kondenzátorok és a reaktorbankok számára.

4. A megszakító helyettesítheti más típusú megszakítókat?

· Igen, az LW16-40.5 az SW2-35 olaj nélküli megszakítóját közvetlenül. A szűrőkonzolok használatával különféle típusú multi-olaj-megszakítókat is kicserélhet.
