Oldalsó beltéri VCB

Biztos lehet benne, hogy gyárunkból vásárol Timetric Lateral Indoor VCB-t, mi pedig a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek. A cég megalakulása óta mindig ragaszkodott az első helyen a minőség, az ügyfél az első, a magas színvonalú szolgáltatás és a becsületes ügyintézés üzleti filozófiája, és a termék minden részletét a mesterség szellemében végezte el, hogy minden vásárlót jól kiszolgáljon.

Kérdés küldése

termékleírás

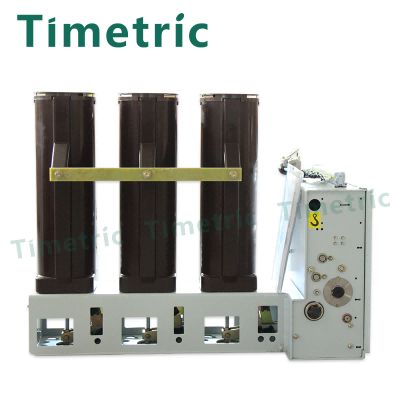

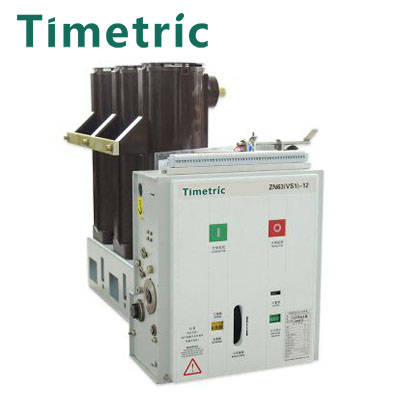

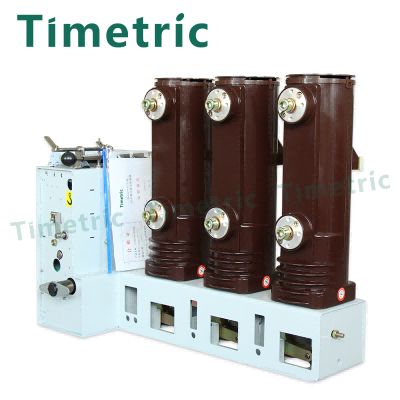

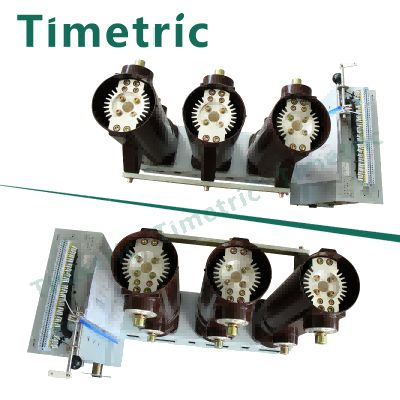

Időmérős oldalirányú beltéri VCB

A China Timetric Lateral Indoor VCB (a továbbiakban: megszakító) alkalmas a 12 kV-os áramellátó rendszer beltéri kapcsolóberendezéseihez. Villamosenergia-hálózati berendezések, valamint ipari és bányászati vállalkozások védelmi és vezérlő egységeként alkalmas különféle jellegű, különböző jellegű és gyakori üzemű terhelések, többszöri zárlati áramok dobására, vágására. A termék új megszakító működési mechanizmust használ, az NGVSC elsődleges része külföldi márkájú szilárd tömítőoszlopot használhat, a vákuumív oltókamra és a fő áramkör részei egy egészben vannak lezárva, védik az ívoltó kamrát az ütközéstől, a portól és a kondenzációtól. , erős alkalmazkodóképesség a környezethez, nagymértékben csökkenti az üzemeltetési és karbantartási költségeket, valóban megvalósítja a termék egy részét, karbantartást nem igényel, működési mechanizmusa kevesebb karbantartást igényel; Működési mechanizmus és megszakító test - típustervezés, típusvizsgálati ellenőrzésen keresztül; E2 osztályú elektromos élettartammal, M12 osztályú mechanikus élettartammal.

Időmérős oldalirányú beltéri VCB paraméter (specifikáció)

név		Mértékegység	paraméter
Névleges feszültség		kV	12
Maximális üzemi feszültség		kV	630	630	630
Névleges áram		A	1250	1250	1250
Névleges rövidzárlati megszakítóáram		kA	20	25	31.5
Névleges rövidzárlati áram		kA	50	63	80
Névleges csúcsellenállási áram		kA	50	63	80
4S névleges ellenállási áram		kA	20	25	31.5
Névleges szigetelési szint	Teljesítmény-frekvencia-ellenállási feszültség (névleges törés előtt és után)	kV	42 (48. törés)
	Impulzusálló feszültség (névleges törés előtt és után)	kV	75 (84-es törés)
Névleges működési sorrend			O-0,3s-C-18s-CO
Mechanikai élettartam		idő	2000
Névleges rövidzárlati megszakítási áram megszakítási idők		idő	50
A működtető mechanizmus névleges zárófeszültsége (DC)		V	110 220
A működtető mechanizmus névleges nyitási feszültsége (DC)		V	110 220
A mozgatható és rögzített érintkezők megengedett halmozott kopási vastagsága		mm	3

Időmérős oldalirányú beltéri VCB funkció és alkalmazás

Az oldalsó beltéri VCB általános szerkezete a működési mechanizmus formáját, valamint az elsődleges rész elülső és hátsó elrendezését alkalmazza. Az elsődleges rész háromfázisú padlószerkezet. A felső és alsó kimeneti ülék és az ívoltó kamra epoxigyanta APG eljárással vannak tömítve, így az ívoltó kamra felületén nem halmozódik fel por, ami megakadályozhatja, hogy a vákuumos ívoltó kamra külső tényezők által károsodjon. és biztosítsa, hogy nedves, forró és piszkos környezetben is használható legyen.

A főhurok áramútja, amikor a megszakító zárási helyzetben van

A felső 21 kimeneti üléktől a vákuumív oltókamrában lévő statikus érintkezőig, a mozgó érintkezőn, a mozgó vezetőrúdon és a hozzá kapcsolódó lágy csatlakozáson keresztül az alsó 20 kimeneti ülékig.

Időmérős oldalirányú beltéri VCB

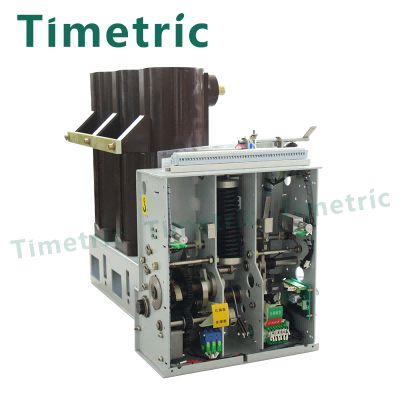

A Lateral Indoor VCB működési mechanizmus egy moduláris rugós energiatároló működési mechanizmus. A működtető mechanizmus egy záróegységgel, egy vagy több túláram-kioldó elektromágnesből álló nyitóegységgel, egy segédkapcsolóval, egy jelzőkészülékkel és egyéb alkatrészekkel van beépítve; Az előlap záró és szétválasztó gombokkal, kézi energiatároló fogantyúval, rugós energiatárolási állapotjelzővel, zárás és szétválás jelzővel stb.
