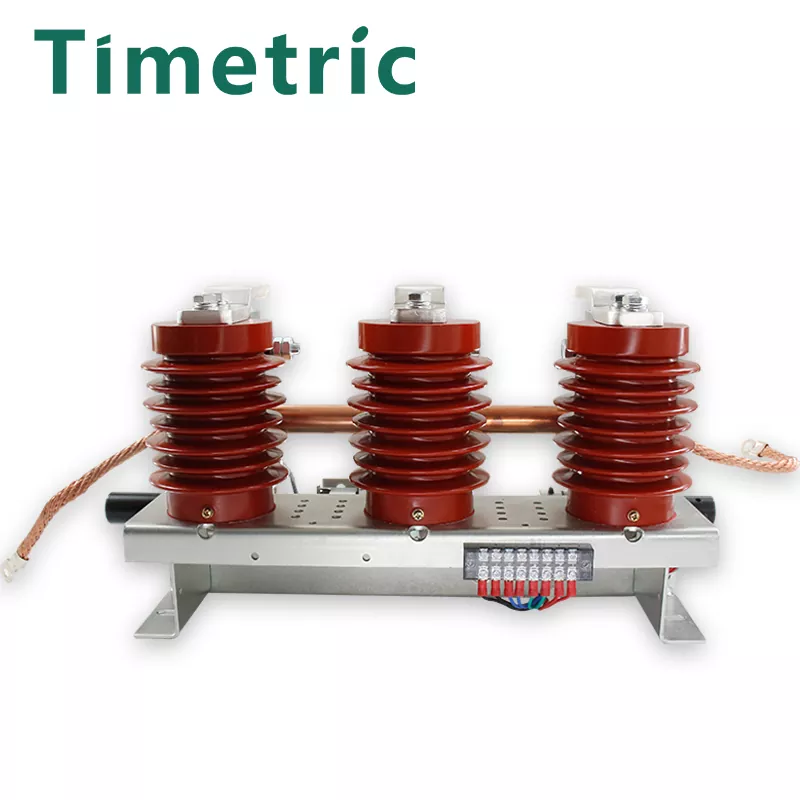

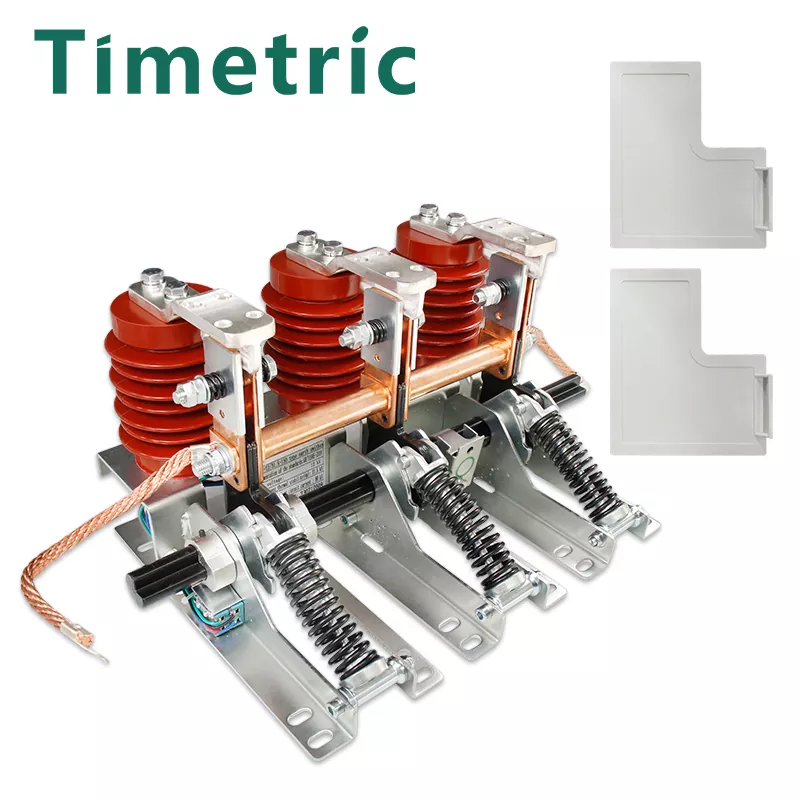

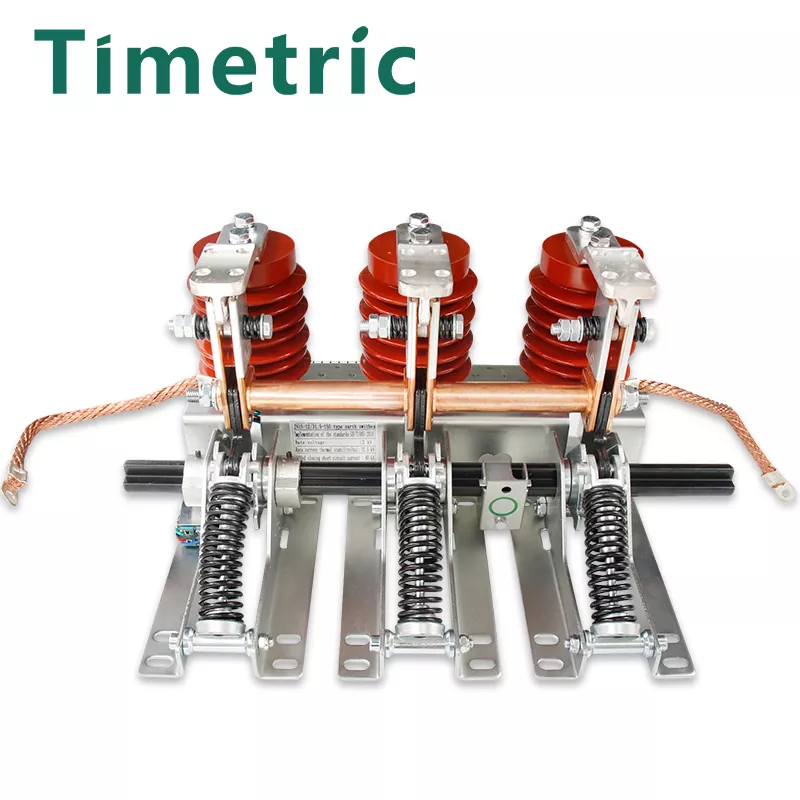

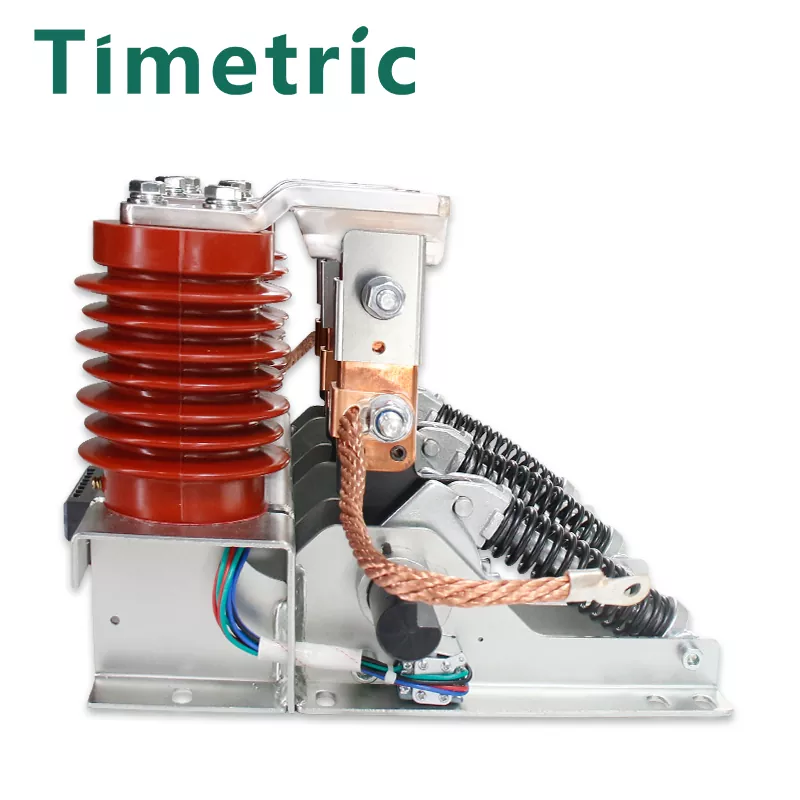

JN15-12KV Beltéri 150 mm-es fázis távolság földelő kapcsoló

A JN15-12KV beltéri 150 mm-es fázisú távolságkapcsoló, amelyet a Timetric Electric termel, egy zárójelből, földelő kés-szerelvényből, statikus érintkezőből és érzékelőből áll. A zárójel vékony acéllemezekről hegesztve van. Működési alapelve az, hogy a működési mechanizmus a fő tengely forgásához vezet, a kompressziós rugóban tárolt energiát felhasználva a gyors nyitás és bezárás elérése érdekében. Bezáráskor a földelő kés és a statikus érintkező megbízhatóan kapcsolatba lép a tavaszon keresztül. A termék kompakt szerkezetű, könnyű, rugalmas működéssel, könnyű telepítéssel és erős dinamikus hőstabilitással rendelkezik. A nyitási és zárási sebességet a kézi működési sebesség nem befolyásolja. Amikor a működési mechanizmus bezárja a földelő kapcsolót, a nyomaték, amikor a fő tengely legyőzi az ellenállási nyomatékot, és a hajtókar karját a záró irányba forog. Ez azt eredményezi, hogy a földelő kés üzemeltetési karja áthalad a kompressziós rugó holtpontjának, felszabadítva az energiát és gyorsan bezárva a földelő kapcsolót. A földelő kés szerelvényének földelő kés szilárdan és megbízhatóan érintkezik a statikus érintkező karimájával a kompressziós rugóon keresztül. A nyitó művelet során az alkalmazott nyomaték miatt a fő tengely legyőzi a fő nyomatékot és a rugós erőt, és a hajtókar karját a nyitó irányba forog. Ez azt eredményezi, hogy a földelő kés -kompressziós rugó áthalad a holtponton, befejezve az energiatárolási folyamatot és felkészülni a következő zárásra. A földelő kapcsoló és a zárási sebesség független a kezelő működési sebességétől.

Fő műszaki paraméterek

Megrendelési megjegyzések: Jelölje meg a termék specifikációját, a pólusok közötti központi távolságot, ha az elektromos kijelzőn (típusú kijelzőt írja be), vagy sem, kérjük, vegye figyelembe a lágy lánchosszot a megrendeléskor (normál L = 250 mm). Keresse meg velünk, ha bármilyen különleges kérése van.

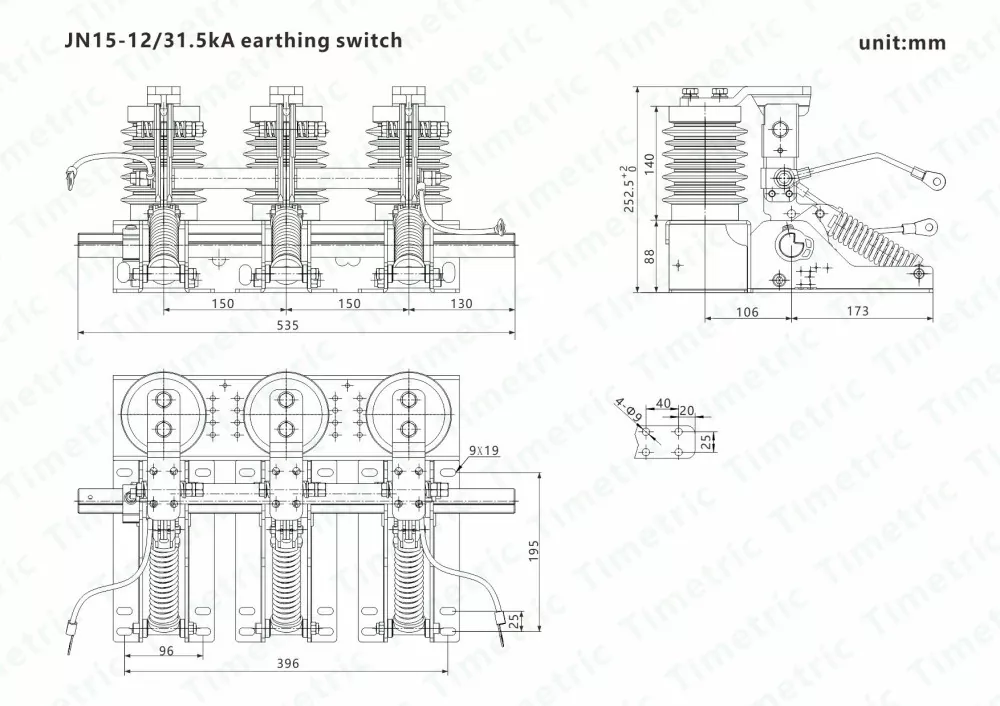

Áramköri rajz

Munkakörnyezet ：

JN15-12KV Beltéri 150 mm-es fázis távolság Földelő kapcsoló: Környezeti alkalmasság és követelmények

a. A magasság nem haladja meg az 1000 métert.

b. A környezeti hőmérséklet nem haladja meg a +40 ° C -ot, és nem esik -10 ° C alá.

c. A napi átlagos relatív páratartalom nem haladja meg a 95%-ot, a havi átlag nem haladja meg a 90%-ot.

d. A földrengés intenzitása nem haladja meg a 8 -at.

2. Nem alkalmas a következő helyekre:

a. A gázok, gőzök, kémiai csapadék, füst, por, szennyeződés vagy robbanásveszélyes és korrozív anyagoknak kitett telepítési hely, amelyek súlyosan befolyásolhatják a földelő kapcsoló szigetelését és vezetőképességét.

b. Telepítési hely, gyakori és súlyos rezgés miatt.

A JN15-12KV beltéri 150 mm-es fázisú földelő kapcsoló előnyei

A JN15-12KV legfontosabb előnyei beltéri 150 mm-es fázis távolságkapcsoló ：

A termék moduláris kialakítást alkalmaz, amely magában foglalja az alapvető összetevőket, mint például az alváz, a rugalmas csatlakozó, a postszigetelő, a statikus érintkező és a mozgó kontakt penge. A gyors bezárást és a nyílást egy működési panelen és energiatároló rugókon keresztül érik el. Kompakt és könnyű, kiváló dinamikus hőstabilitást kínál, és könnyen telepíthető és megbízható. Az opcionális élő kijelző eszközök és a kiegészítő kapcsolók rendelkezésre állnak, hogy alkalmazkodjanak a különböző működési feltételekhez.

GYIK

Testreszabhatja -e a cég a termékeket az én igényeim szerint?

Igen, testreszabhatjuk a termékeket az ügyfelek igényei szerint. Általánosságban elmondható, hogy az ügyfeleknek csak a következőket kell biztosítaniuk: leválasztani a kapcsoló modelljét, feszültségét, áramát, használati környezetét stb.

Mi a leggyorsabb szállítási időd?

Általában elfogadjuk az ügyfél vizsgálatát, kommunikálunk és megerősítjük a leválasztó konkrét paramétereit. A tényleges termelési időt a vásárlási mennyiség szerint határozzuk meg.

Milyen az értékesítés utáni szolgáltatása?

Támogatunk egy 1 éves garanciát. A normál árajánlat nem tartalmazza a helyszíni értékesítés utáni szolgáltatást. Ingyenes online kommunikáció és útmutatás áll rendelkezésre.
