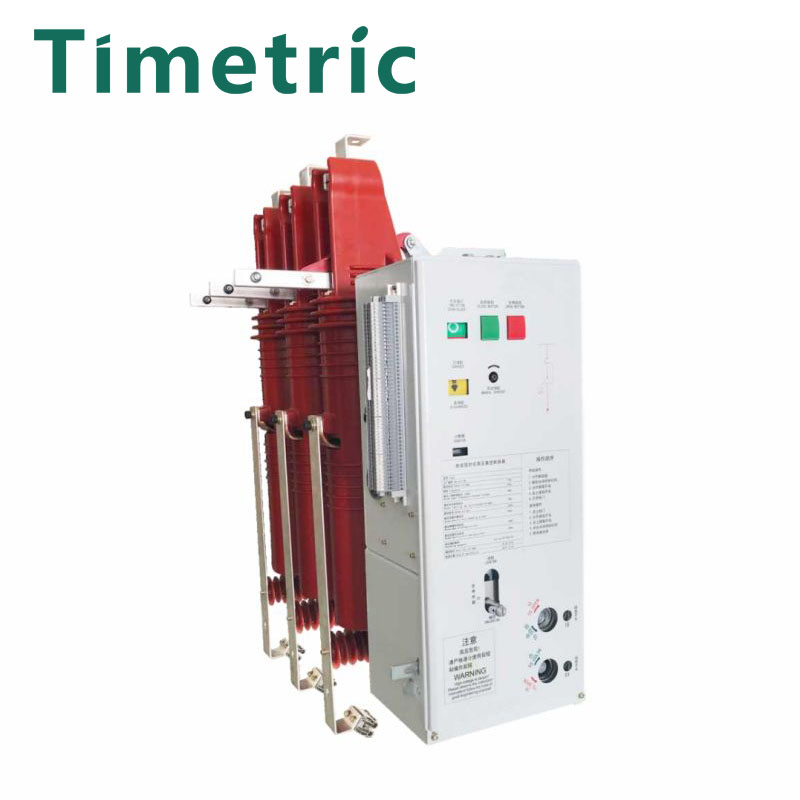

Beltéri nagyfeszültségű háromállomásos vákuum megszakító

Termék áttekintése

A beltéri nagyfeszültségű háromállomásos vákuum-megszakító kiváló elektromos és mechanikai tulajdonságokkal, megbízható és stabil mechanizmussal, hosszú élettartammal rendelkezik. A főáramkör szilárd tömítőoszlopot használ, ami javítja a megszakító környezeti alkalmazkodóképességét és szigetelési megbízhatóságát. A megbízható mechanikai és elektronikus teljesítmény, valamint a meghosszabbított mechanikai és elektronikus élettartam lehetővé teszi a karbantartást nem igénylő megszakítókat. Használható 3,6-12 kV-os villamosenergia-rendszerben, villamosenergia-hálózati berendezésként, ipari és bányászati ​​​​vállalkozások teljesítménytervezési védelmi doboz vezérlőegységeként, alkalmas különféle terhelésekre és gyakori működésre, többszöri rövidzárlat megszakítására aktuális alkalmak. A termék tökéletes mechanikus és elektromos reteszelő berendezéssel rendelkezik, magas működési stabilitással és megbízhatósággal, a kezelők és a berendezések biztonságának, az elektromos áram biztonságának biztosítása érdekében.

◇ Szilárd tömítőoszlopos technológia alkalmazása.

◇ A termék moduláris felépítést alkalmaz: vázszerkezet, integrált leválasztó kapcsoló, szilárd tömítésű vákuum-megszakító, testkapcsoló, érzékelő, reteszelő mechanizmus, működési mechanizmus, mint a nagy teljesítményű miniatürizált nagyfeszültségű elektromos termékek egyike.

◇ Az adaptációs szekrény méretei (500 x 1000 x 1800) mm

◇ Forgó leválasztó kapcsoló látható töréssel a nyitás után. Kényszerített mechanikus retesz van a leválasztó kapcsoló, a megszakító és a testkapcsoló között a helytelen működés elkerülése érdekében.

◇ A megszakító moduláris működési mechanizmust alkalmaz, függetlenül cserélhető vagy javítható, jó cserélhetőség. Működtethető manuálisan, vagy AC és DC energiatárolási üzemmód választható a távvezérlés eléréséhez.

◇ A szekrényajtót és a földelőkapcsolót megbízható reteszelő szerkezettel tervezték, hogy biztosítsák a kezelő biztonságát.

A termék meghatározása

Környezeti feltételek

◇ Környezeti hőmérséklet: -25℃ +40℃;

◇ Relatív páratartalom: napi átlagérték <95%, havi átlag <90%;

◇ Magasság: legfeljebb 1000 m;

◇ Szeizmikus intenzitás: legfeljebb 8 fok:

◇ Felhasználási hely: nincs robbanásveszély, vegyi és heves vibráció és szennyezés.

◇ 1000 méter feletti magasság használati feltételei

◇ 1000 méternél nagyobb magasságban. A levegő sűrűségének relatív csökkenése befolyásolja a készülék védelmi tényezőjét.

◇ A számítást a felhasználónak kell elvégeznie a kapcsoló kiválasztásakor.

◇ Ajánlott számítási módszer:

Keresse meg a megadott hely H magasságát, számítsa ki (1. képlet) a vonatkozó Ka magassági együtthatót a GB311.1 előírásai szerint, szorozza meg a kapcsoló villámimpulzus-tűrési feszültségét és teljesítményfrekvencia-tűrő feszültségét Ka-val, és a kapott értéket az a feszültségtűrési paraméter, amelyet akkor kell elérni, ha a kapcsolót nagy H magasságban használják, és ezzel egyidejűleg 1000 méter alatti környezetben.

Fő műszaki paraméterek

Általános szerkezeti rajz és beépítési méret
