Beltéri DSN-JN-LY 220V 110V kapcsolóberendezés zár

Beltéri középfeszültségű kapcsolóberendezés - Beltéri elektromágneses zár

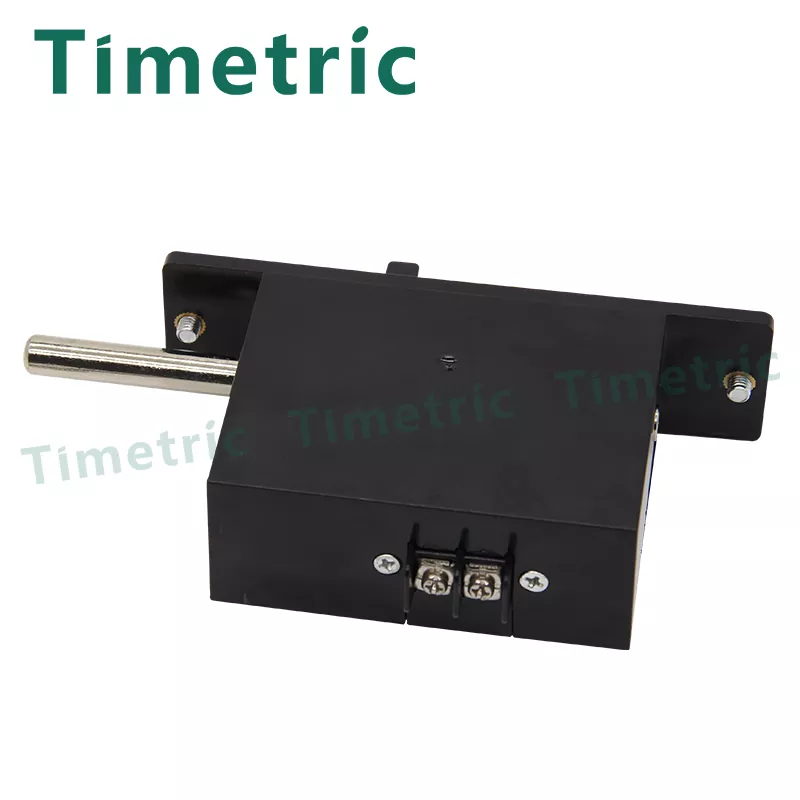

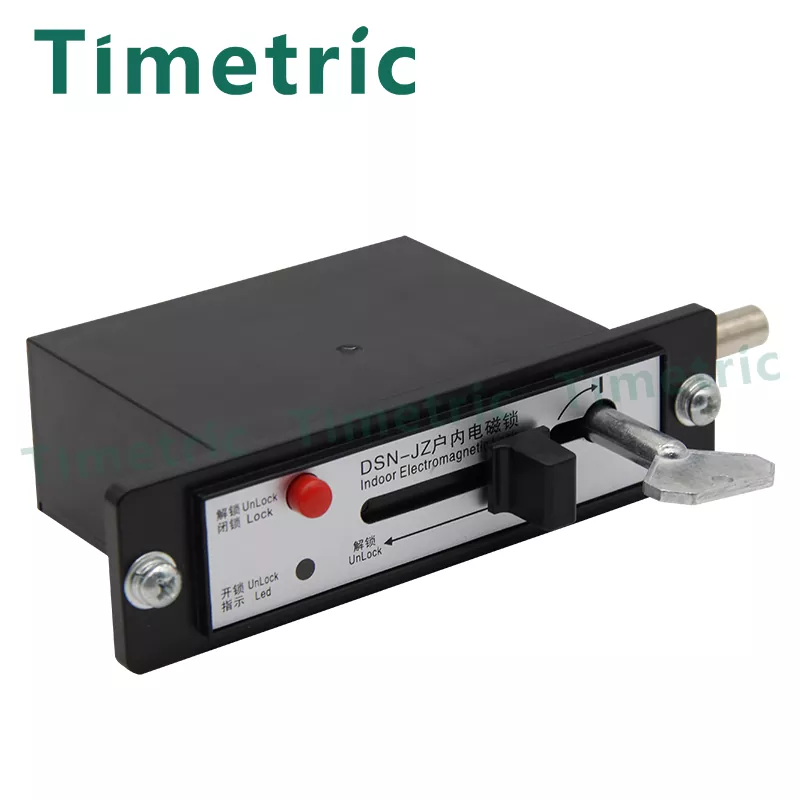

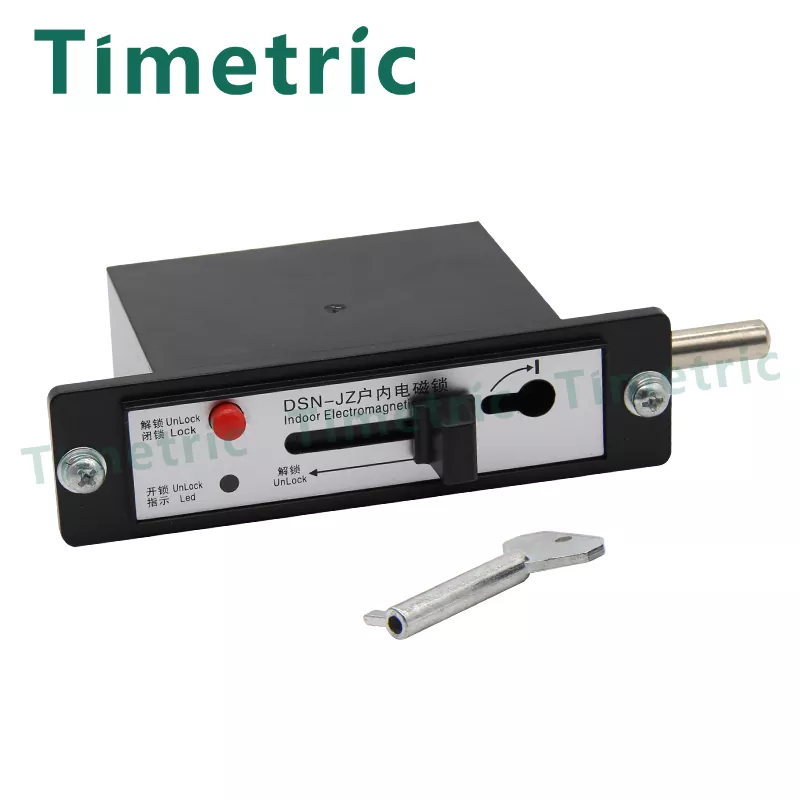

Beltéri DSN-JN-LY 220V 110V kapcsolóberendezés zár

Telepítési folyamat lépésről lépésre

1. Először távolítsa el az M5 anyát, a rugós alátétet és a lapos alátétet a panel rögzítőcsavarjából.
2. Helyezze át a zártest csavaros oldalát a szekrényajtón kívülről. Forgassa el a zártestet, hogy a rögzítőcsavar a szekrény ajtaján lévő 60 mm-es furathoz igazodjon. Győződjön meg arról, hogy a zárpanel és a szekrényajtó panel egy síkban és vízszintesen van.
3. A szekrényajtón belül szerelje fel a lapos alátétet, a rugós alátétet és az M5 anyát a zárpanel M5 csavarjára. Erősen húzza meg az M5 anyát, hogy a retesz a helyére kerüljön.

Használati utasítások

(1)Normál működés

a. Az indításhoz nyomja meg a gombot a tápellátás aktiválásához. Ez a művelet azt eredményezi, hogy az elektromágneses tekercs leválasztja a mozgó vasmagot a zárcsavar ütközőjétől. A feloldás jelzőfénye kigyullad, jelezve, hogy készen áll a feloldásra.

b. A szekrényajtó kinyitásához fordítsa el a kilincset a nyitási irányba (az óramutató járásával megegyező irányba, ha balra nyílik, az óramutató járásával ellentétes irányba, ha jobbra nyílik). Amikor a fogantyú eléri a véghelyzetét, és folytatja az erő kifejtését, a zár automatikusan visszaáll a reteszelt helyzetbe, lehetővé téve a szekrényajtó kinyílását. Ha a zárócsavar nincs nyitott helyzetben, akkor automatikusan visszaáll a reteszelt helyzetbe (automatikus visszaállítás). Ha a reteszelőcsavar már reteszelt helyzetben van, kézzel forgassa el a fogantyút, hogy teljesítse a reteszelési követelményt.

Megjegyzés: Az A és B zárak megjelenése és beépítési méretei megegyeznek.

(2)Működési mód

A. Használja a tárcsázó gombot. B. Húzza meg a fogantyút.

(3)Manuális feloldás

a. Nyomja meg a gombot az áramellátás leválasztásához, ezzel kikapcsolja a nyitó lámpát. A mozgó vasmag hozzátapad a zárócsavar ütközőjéhez, jelezve, hogy a feloldás tilos.

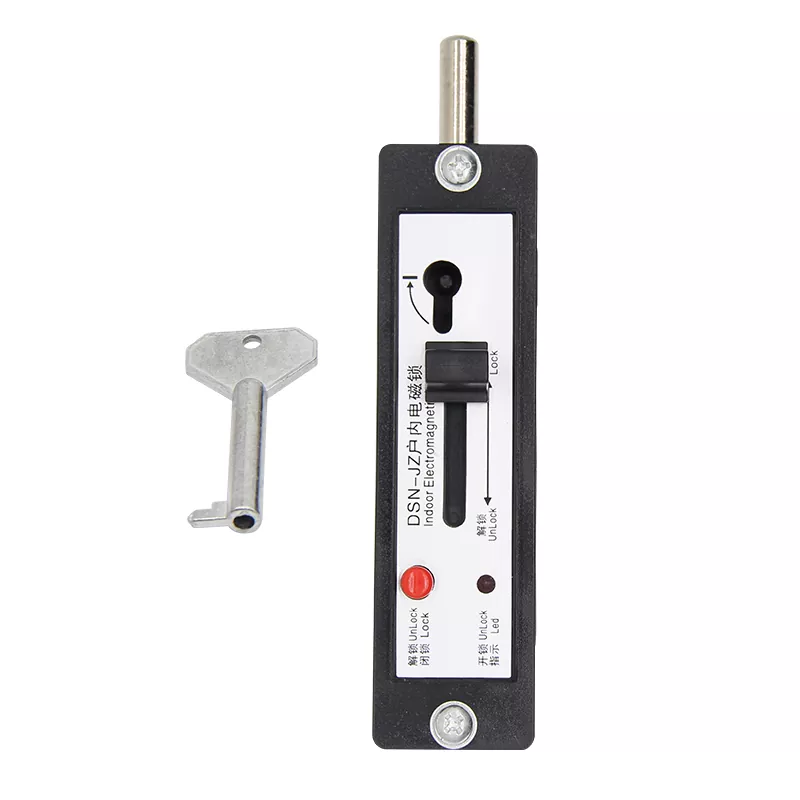

b. Speciális feloldási forgatókönyvek esetén a nyitókulcs segítségével helyezze be a kijelölt nyitónyílásba. Forgassa el a kulcsot 90°-kal a "-" (leállás) állásba a panelen jelzett módon. Tolja el a mozgó vasmagot a zár ütközőjétől.

c. Kövesse ugyanazokat a lépéseket, mint a normál működésnél (b lépés), hogy elérje a "kézi feloldás" állapotát.

Megjegyzés: A nyitókulcs a zárolt állapot feloldására szolgál a mozgó vasmag megnyomásával. A teljes feloldáshoz a tárcsát vagy a fogantyút kell használni, mivel a kulcs önmagában nem tudja közvetlenül kinyitni a zárat.

Vonatkozó specifikációk:

1. Üzemi feszültség: AC/DC 220V, 110V
2. Segédérintkező: Áram ≤ 3A Áram ≤ 6A (ha a megszakító le van zárva)
3. Működési környezet: a. Hőmérséklet: Maximum +40°C és minimum -25°C és -10°C között mozog. b. Páratartalom: napi átlag nem haladja meg a 95%-ot A havi átlag nem haladja meg a 90%-ot c. Környezeti levegő hőmérséklet: Az általános területek maximum +40°C és minimum -10°C között mozognak. Az alpesi területeken legalább -25 °C hőmérséklet van. d. Tengerszint feletti magasság: A telepítési terület magassága nem haladja meg az 1000 m-t. e. Környezeti páratartalom: A napi átlagos relatív páratartalom nem haladja meg a 95%-ot, míg a havi átlag 90% alatt marad. f. Környezeti feltételek: Nincs jelentős szennyezés, nincs jelen gyúlékony, robbanásveszélyes, kémiailag maró anyagok, vagy sópermet. Ezenkívül nem szabad gyakori intenzív vibrációnak lennie.
