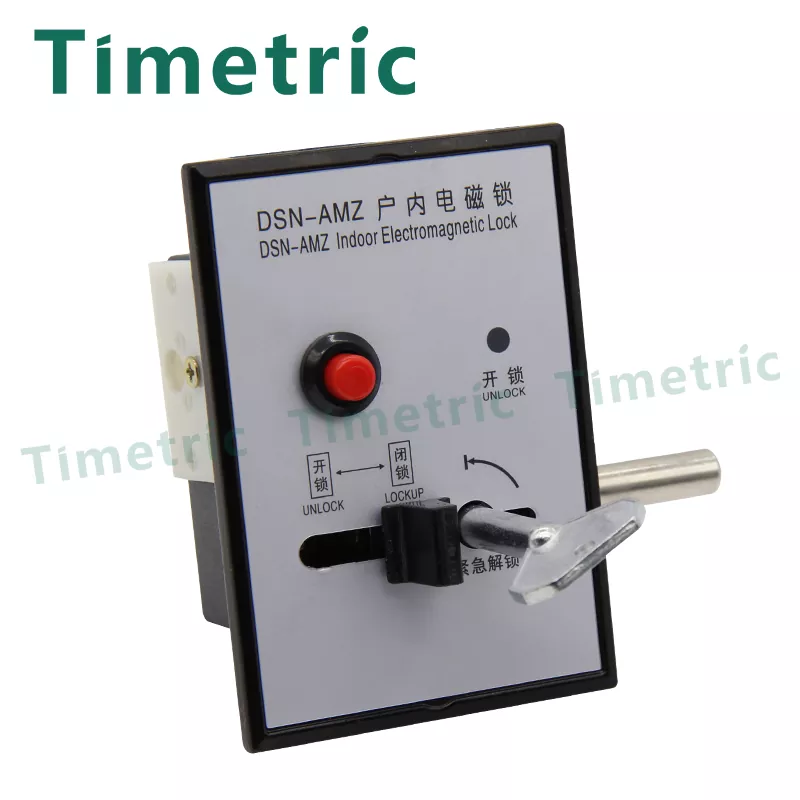

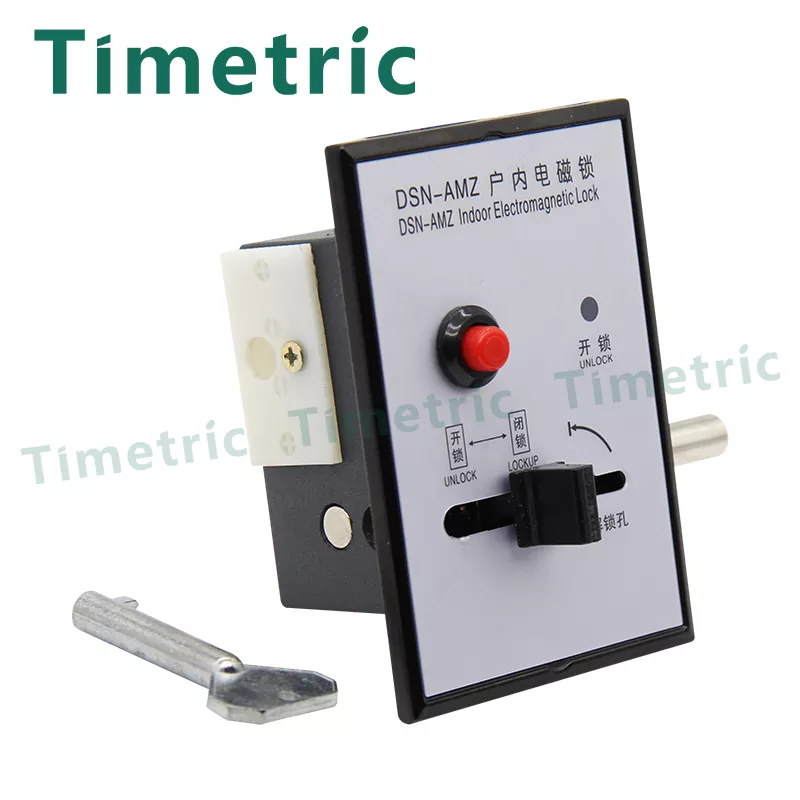

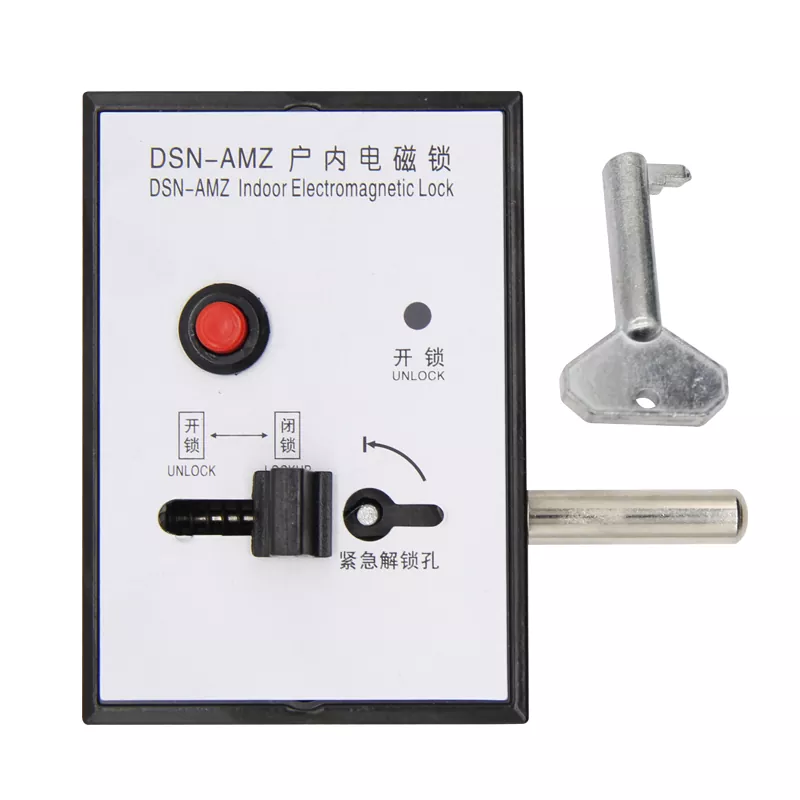

Beltéri DSN-BMY 220V elektromágneses zár

Beltéri középfeszültségű kapcsolóberendezés – beltéri DSN-BMY 220V elektromágneses zár

Egy: A telepítés lépései

1. Kezdje azzal, hogy távolítsa el az M5 anyát, a rugós alátétet és a lapos alátétet a panel rögzítőcsavarjából.

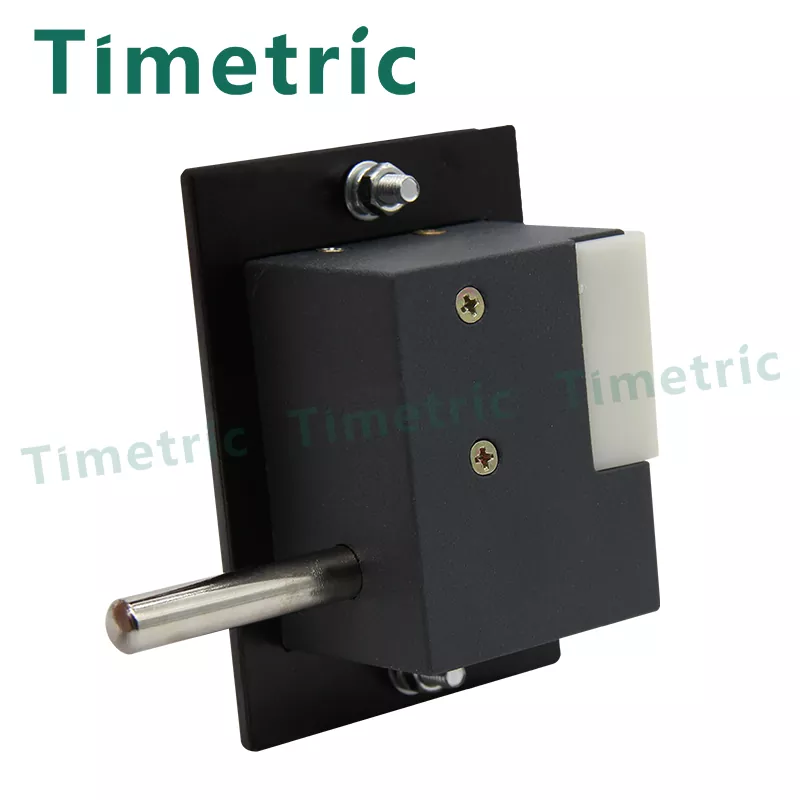

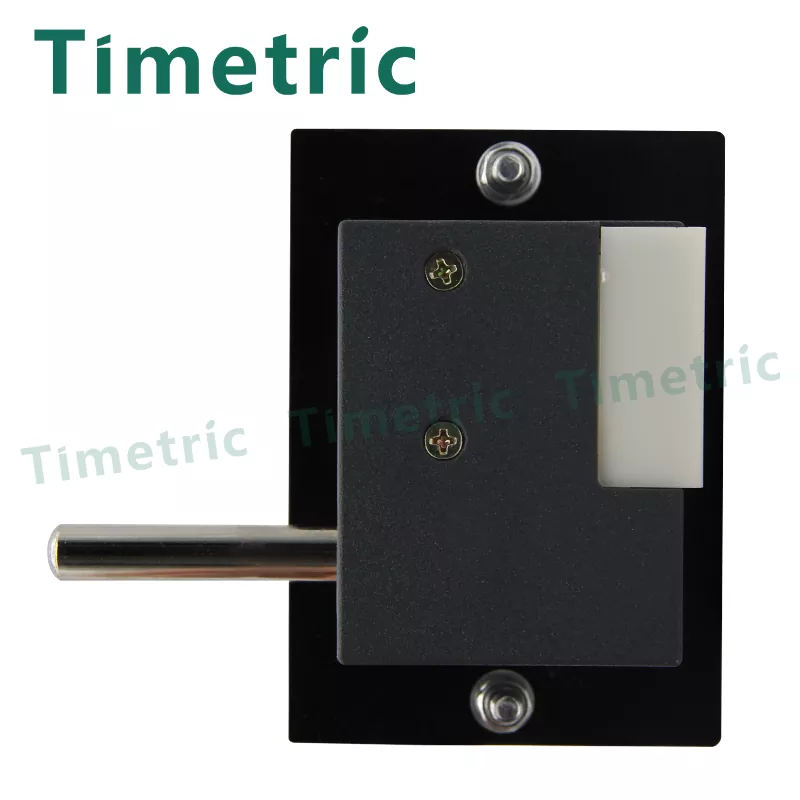

2. Helyezze be a zártest csavaros oldalát a szekrényajtó nyílásán kívülről. Fordítsa el a zártestet, hogy a rögzítőcsavar a szekrényajtón lévő 60 mm-es lyukhoz igazodjon, ügyelve arra, hogy a zárpanel és a szekrényajtó panel lapos legyen.
3. A szekrényajtó belsejéből szerelje fel a lapos alátétet, a rugós alátétet és az M5 anyát a zárpanel M5 csavarjára. Húzza meg szorosan az M5 anyát.

Kettő: Használati utasítás

(1)Normál működés

a. Az indításhoz nyomja meg a gombot a tápellátás aktiválásához. Ez a művelet azt eredményezi, hogy az elektromágneses tekercs leválasztja a mozgó vasmagot a zárcsavar ütközőjétől, és a feloldást jelző lámpa kigyullad, jelezve, hogy a zár készen áll a nyitásra.

b. A szekrényajtó kinyitásához fordítsa el a kilincset a nyitási irányba (az óramutató járásával megegyező irányba, ha balra nyílik, az óramutató járásával ellentétes irányba, ha jobbra nyílik). Amikor a fogantyú eléri a véghelyzetet, és folytatja az erő kifejtését, a reteszelőcsavar automatikusan visszatér a reteszelt helyzetbe, lehetővé téve a szekrényajtó kinyitását. Ha a reteszelőcsavar nincs nyitott helyzetben, automatikusan visszaáll a reteszelt helyzetbe (automatikus visszaállítás). Ha a reteszelőcsavar már reteszelt helyzetben van, kézzel forgassa el a fogantyút, hogy teljesítse a reteszelési követelményt.

Megjegyzés: Az A és B zárak megjelenése és beépítési méretei megegyeznek.

(2)Működési mód

V. Használja a tárcsázó gombot. B. Húzza meg a fogantyút.

(3)Manuális feloldás

a. Nyomja meg a gombot az áramellátás megszakításához, kikapcsolva a feloldó lámpát. A mozgó vasmag a zárcsavar ütközőjéhez tapad, jelezve, hogy a feloldás nem megengedett.

b. Speciális nyitási helyzetekben vegye elő a nyitókulcsot, és helyezze be a nyitónyílásba. Fordítsa el a kulcsot 90°-kal a "-" (leállás) állásba, ahogy a panelen található. Tolja el a mozgó vasmagot a zár ütközőjétől.

c. Kövesse ugyanazokat a lépéseket, mint a normál működésnél (b lépés) a „kézi feloldáshoz”.

Megjegyzés: A nyitókulcs a zárolt állapot feloldására szolgál a mozgó vasmag megnyomásával. A teljes nyitáshoz a tárcsát vagy a fogantyút kell használnia, mivel a kulcs önmagában nem tudja közvetlenül kinyitni a zárat.

Kapcsolódó paraméterek:

1. Üzemi feszültség AC/DC 220V, 110V
2. Segédérintkező: áram ≤3A
Áram ≤ 6A (megszakító reteszelve)
3. Működési környezet a. Hőmérséklet: felső határ +40°C
Alsó határ -25 ℃-----10 ℃
4. Páratartalom: a napi átlagérték nem haladja meg a 95%-ot
A havi átlag nem több 90%-nál
Környezeti levegő hőmérséklet: felső határ +40°C, alsó határ: -10°C általános területeken, -25°C alpesi területeken.
Tengerszint feletti magasság: A telepítési terület magassága nem haladja meg az 1000 m-t.
Környezeti páratartalom: A levegő napi átlagos relatív páratartalma nem haladja meg a 95%-ot, a havi átlag pedig nem haladja meg a 90%-ot.
Környezeti feltételek: nincs nyilvánvaló szennyezés, nincs gyúlékony, robbanásveszélyes, kémiai korrózió és sópermet, és nincs gyakori erős vibráció
