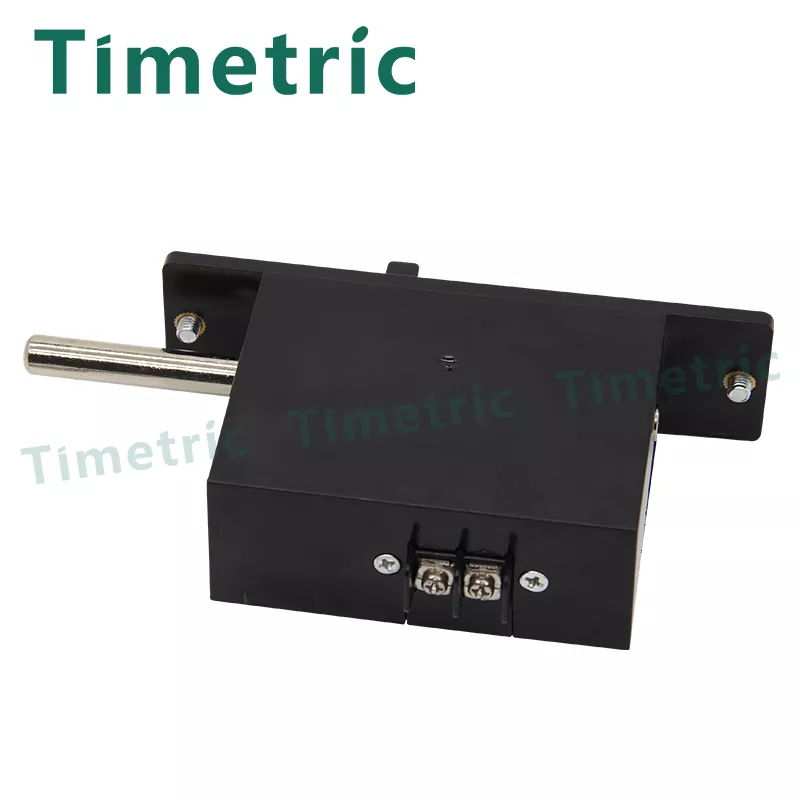

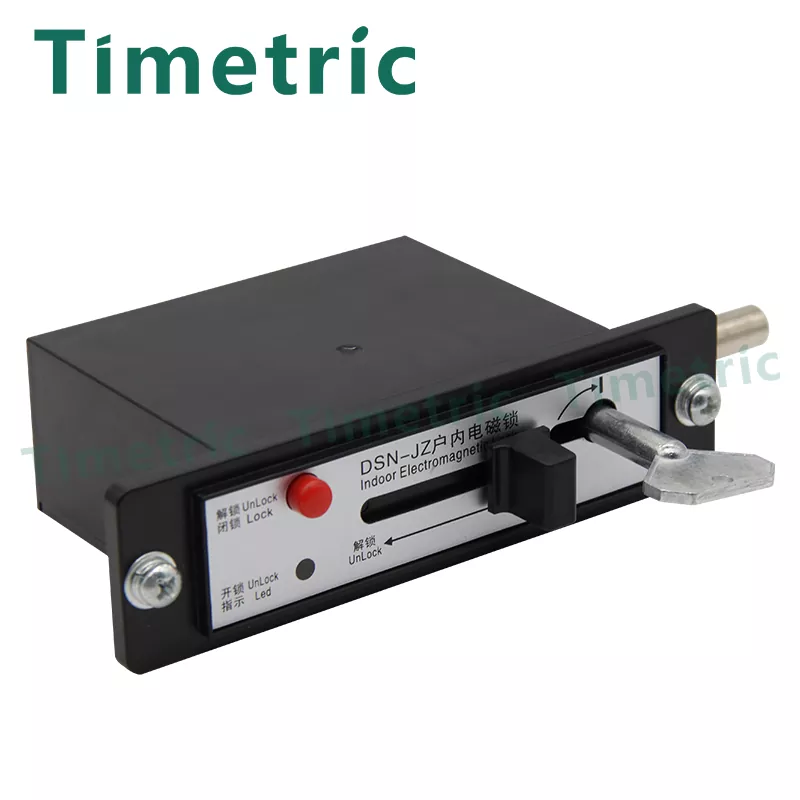

Beltéri DSN 48V kapcsolóberendezés zár

Beltéri középfeszültségű kapcsolóberendezés - Beltéri elektromágneses zár

Beltéri DSN 48V kapcsolóberendezés zár

Telepítési folyamat

1. Távolítsa el az M5 anyát, a rugós alátétet és a lapos alátétet a panelrögzítő csavarról.
2. Helyezze be a zártest csavaros oldalát a szekrényajtó nyílásán kívülről. Forgassa el a zártestet, hogy a rögzítőcsavar a szekrény ajtaján lévő 60 mm-es lyukhoz igazodjon, így biztosítva a zár és a szekrényajtó panelei közötti sík és vízszintes illeszkedést.
3. A szekrényajtón belül szerelje fel a lapos alátétet, a rugós alátétet és az M5 anyát a zárpanel M5 csavarjára. Húzza meg szorosan az M5 anyát.

Használati utasítások

(1)Normál működés

a. Nyomja meg a gombot az áramellátás aktiválásához. Ez az elektromágneses tekercs segítségével választja el a mozgó vasmagot a zárcsavar ütközőjétől. A nyitásjelző lámpa világít, jelezve, hogy készen áll a feloldásra.

b. Nyissa ki a szekrény ajtaját a fogantyú nyitási irányba történő elforgatásával (az óramutató járásával megegyező irányban balra, az óramutató járásával ellentétes irányba, ha jobbra nyílik). Amint a fogantyú eléri a véghelyzetét, és Ön továbbra is erőt fejt ki, a reteszelő retesz automatikusan visszaáll a reteszelt helyzetbe, lehetővé téve a szekrényajtó kinyitását. Ha a zárócsavar nincs nyitott helyzetben, akkor automatikusan visszaáll a reteszelt helyzetbe (automatikus visszaállítás). Ha a reteszelőcsavar már reteszelve van, kézzel forgassa el a fogantyút, hogy biztosítsa a megfelelő reteszelést.

Megjegyzés: Az A és B zárak megjelenése és beépítési méretei azonosak.

(2)Működési mód

A. Használja a tárcsázó gombot. B. Húzza meg a fogantyút.

(3)Manuális feloldás

a. Nyomja meg a gombot az áramellátás kikapcsolásához, és kapcsolja ki a feloldó lámpát. A mozgó vasmag a reteszelőcsavar ütközőjéhez tapad, jelezve, hogy a reteszelés nem megengedett.

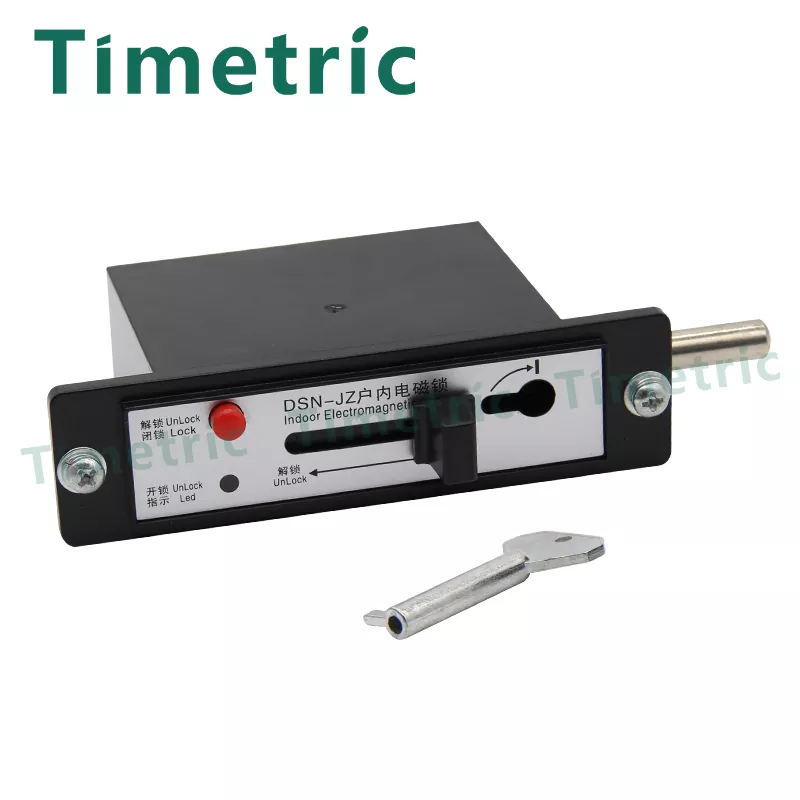

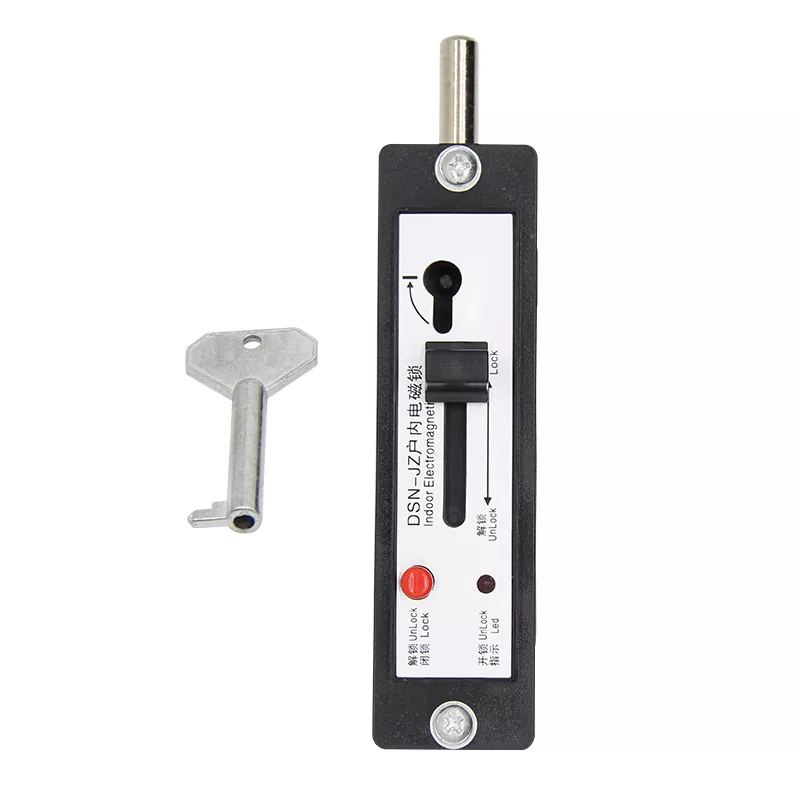

b. Speciális feloldási forgatókönyvek esetén használja a nyitókulcsot a kijelölt lyukban. Forgassa el a kulcsot 90°-kal a panelen jelölt "-" (stop pozíció) felé. Tolja el a mozgó vasmagot a zár ütközőjétől.

c. Kövesse ugyanazokat a lépéseket, mint a normál működésnél (b lépés) a „kézi feloldáshoz”.

Megjegyzés: A nyitókulcs feloldja a zárolt állapotot a mozgó vasmag megnyomásával. A teljes nyitáshoz a tárcsa vagy a fogantyú használata szükséges, mivel a kulcs önmagában nem tudja közvetlenül kinyitni a zárat.

Vonatkozó specifikációk:

1. Üzemi feszültség: AC/DC 220V, 110V
2. Segédérintkező: Áram ≤ 3A Áram ≤ 6A (ha a megszakító le van zárva)
3. Működési környezet: a. Hőmérséklet: Maximum +40°C és minimum -25°C és -10°C között mozog. b. Páratartalom: napi átlag nem haladja meg a 95%-ot A havi átlag nem haladja meg a 90%-ot c. Környezeti levegő hőmérséklet: Az általános területek maximum +40°C és minimum -10°C között mozognak. Az alpesi területeken legalább -25 °C hőmérséklet van. d. Tengerszint feletti magasság: A telepítési terület magassága nem haladja meg az 1000 m-t. e. Környezeti páratartalom: A napi átlagos relatív páratartalom nem haladja meg a 95%-ot, míg a havi átlag 90% alatt marad. f. Környezeti feltételek: Nincs jelentős szennyezés, nincs jelen gyúlékony, robbanásveszélyes, kémiailag maró anyagok, vagy sópermet. Ezenkívül nem szabad gyakori intenzív vibrációt fellépni. Professzionális gyártóként szeretnénk biztosítani Önnek a beltéri DSN 48V kapcsolószekrény-zárat. És a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.
