Beltéri 220V elektromágneses zár

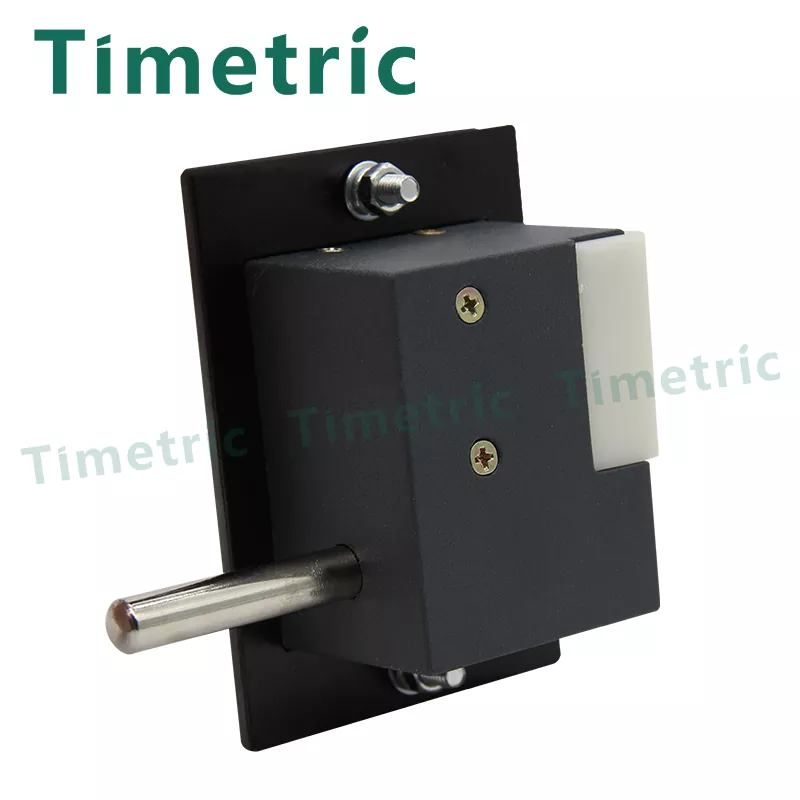

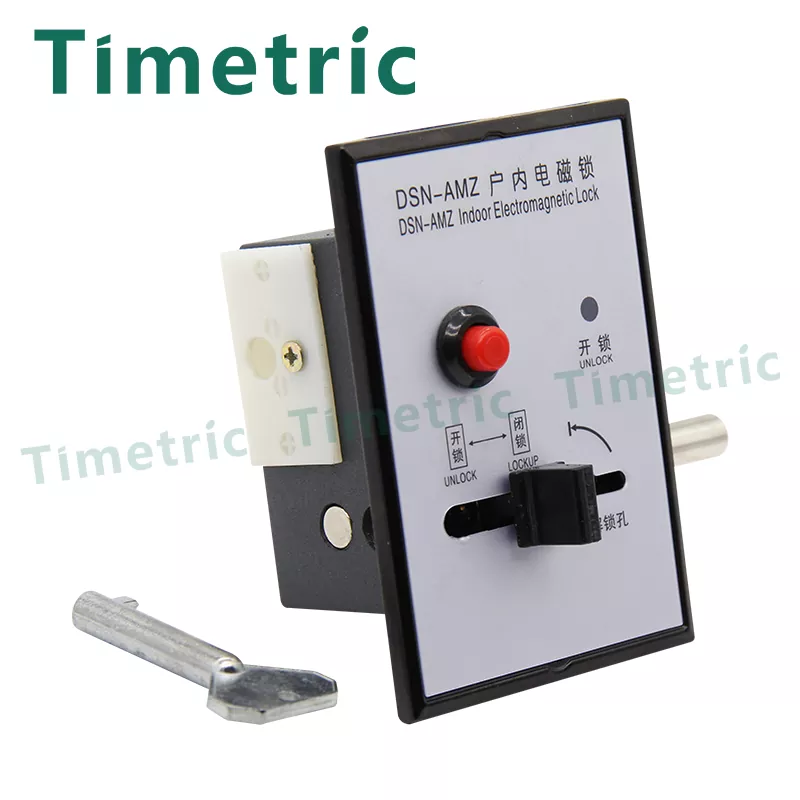

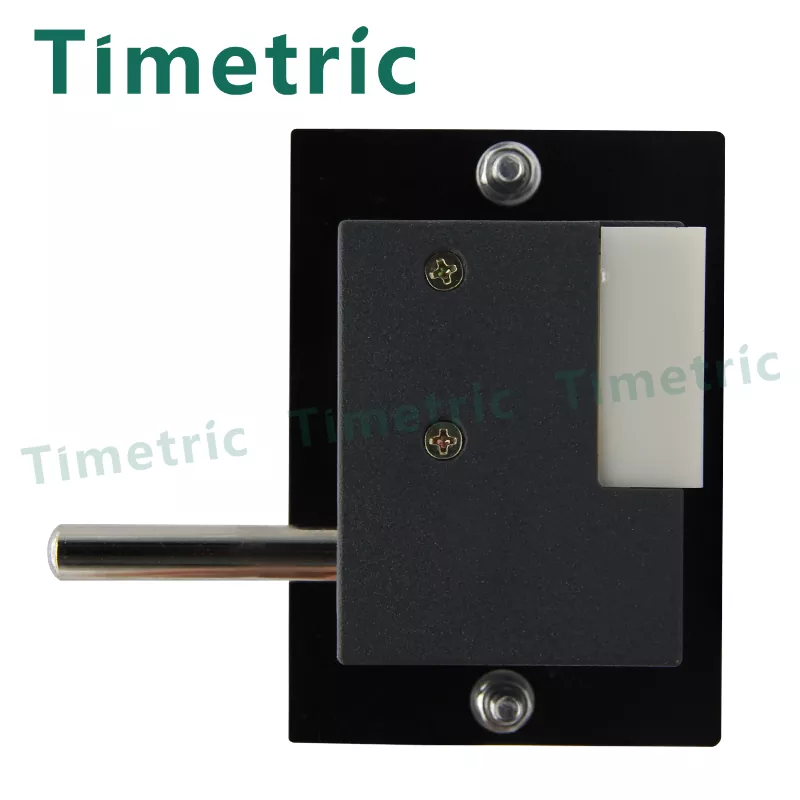

A Timetric Indoor 220V elektromágneses zár jellemzői A beltéri elektromágneses zár az elektronikus vezérlőmechanizmusok reteszelő berendezése, amely megakadályozza a nagyfeszültségű kapcsolóberendezések helytelen működését. Főleg beltéri nagyfeszültségű kapcsolóberendezések elülső és hátsó szekrényajtóihoz, leválasztó kapcsolókhoz, megszakítókhoz, földelő vezetékekhez és egyéb olyan alkatrészekhez használható, amelyeket reteszelni kell a helytelen működés elkerülése érdekében. Nélkülözhetetlen zárszerkezet az áramtermelő és áramszolgáltató részlegek számára.

Kérdés küldése

termékleírás

Beltéri középfeszültségű kapcsolóberendezés - Beltéri elektromágneses zár

Egy: A telepítés lépései

Távolítsa el az M5 anyát, a rugós alátétet és a lapos alátétet a panel rögzítőcsavarjából.
Helyezze be a zártest csavaros oldalát a szekrényajtó nyílásán kívülre, majd fordítsa el, hogy a rögzítőcsavart egy 60 mm-es lyukhoz igazítsa. Győződjön meg arról, hogy a zár és a szekrényajtó panelek laposak.
A szekrényajtó belsejében szerelje fel a lapos alátétet, a rugós alátétet és az M5 anyát a zárpanel M5 csavarjára. Húzza meg az M5 anyát.

Kettő: Használati utasítás

(1)Normál működés

a. Nyomja meg a gombot az áramellátás aktiválásához. Az elektromágneses tekercs elválasztja a mozgó vasmagot a zárcsavar dugójától. A feloldás jelzőfénye világít, jelezve a feloldási készenlétet.

b. Forgassa el a fogantyút a kioldás irányába (az óramutató járásával megegyezően balra, az óramutató járásával ellentétes irányban jobbra). Határhelyzet és folyamatos erő hatására a reteszelőcsavar automatikusan visszaáll a zárt helyzetbe, lehetővé téve a szekrényajtó nyitását. Ha nincs kinyitott helyzetben, a reteszelő csavar automatikusan reteszelődik (automatikus visszaállítás). Ha már zárva van, kézzel forgassa el a fogantyút, hogy megfeleljen a reteszelési követelménynek.

Megjegyzés: Az A és B zárak megjelenése és beépítési méretei azonosak.

(2)Működési mód

A. Tárcsázó gomb B. Húzza meg a fogantyút

(3)Manuális feloldás

a. Nyomja meg a gombot az áramellátás megszakításához, kapcsolja ki a feloldó lámpát. A vasmag mozgatása a reteszelőcsavar ütközőjéhez, jelezve, hogy nem szabad kinyitni.

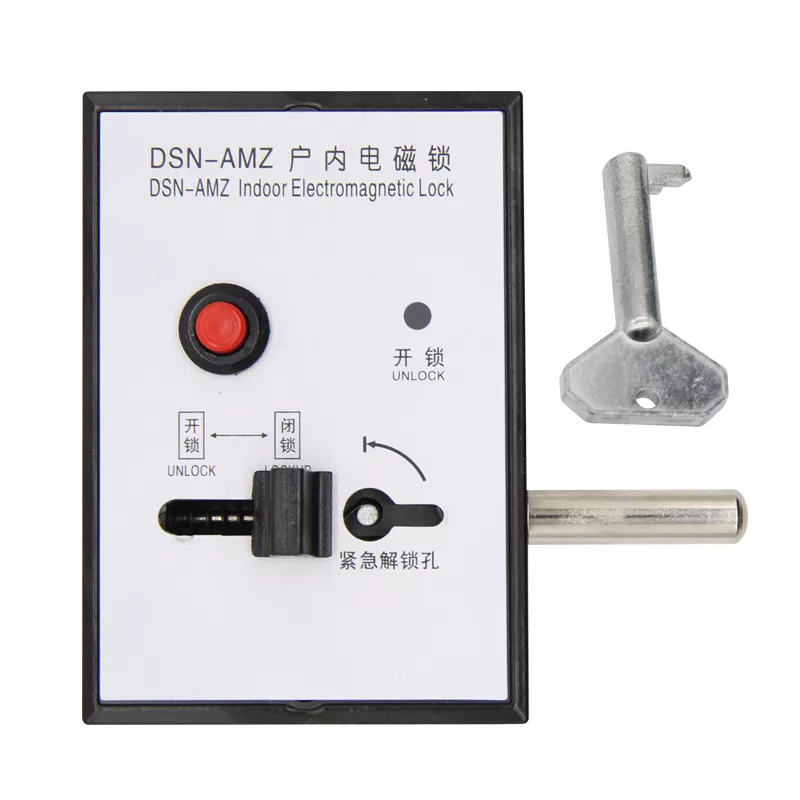

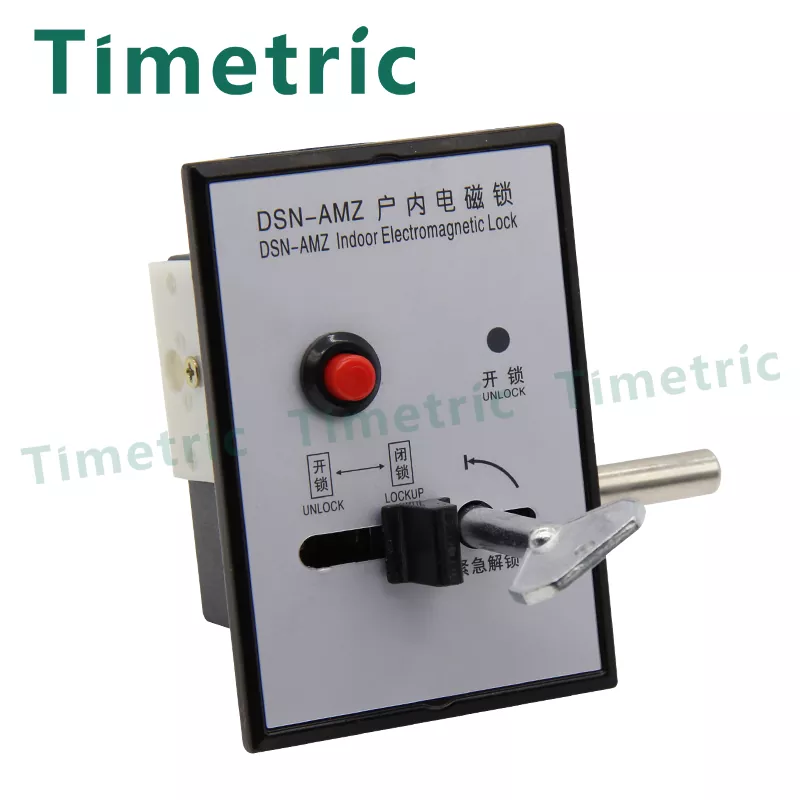

b. Speciális nyitáshoz helyezze be a nyitókulcsot, és fordítsa el 90°-kal a "-" leállítási pozícióba a panelen található felirat szerint. Nyomja le a mozgó vasmagot a zár ütközőjéből.

c. (Ugyanaz, mint a normál b) lépésnél, hogy elérje a „kézi feloldást”.

Megjegyzés: A feloldó kulcs megnyomja a mozgó vasmagot a zárolt állapot feloldásához. Használja a tárcsát vagy a fogantyút a teljes feloldáshoz; a kulcs önmagában nem tudja közvetlenül kinyitni.

Kapcsolódó paraméterek:

1. Üzemi feszültség AC/DC 220V, 110V
2. Segédérintkező: áram ≤3A
Áram ≤ 6A (megszakító reteszelve)
3. Működési környezet a. Hőmérséklet: felső határ +40°C
Alsó határ -25 ℃-----10 ℃
4. Páratartalom: a napi átlagérték nem haladja meg a 95%-ot
A havi átlag nem több 90%-nál
Környezeti levegő hőmérséklet: felső határ +40°C, alsó határ: -10°C általános területeken, -25°C alpesi területeken.
Tengerszint feletti magasság: A telepítési terület magassága nem haladja meg az 1000 m-t.
Környezeti páratartalom: A levegő napi átlagos relatív páratartalma nem haladja meg a 95%-ot, a havi átlag pedig nem haladja meg a 90%-ot.
Környezeti feltételek: nincs nyilvánvaló szennyezés, nincs gyúlékony, robbanásveszélyes, kémiai korrózió és sópermet, és nincs gyakori erős vibráció
