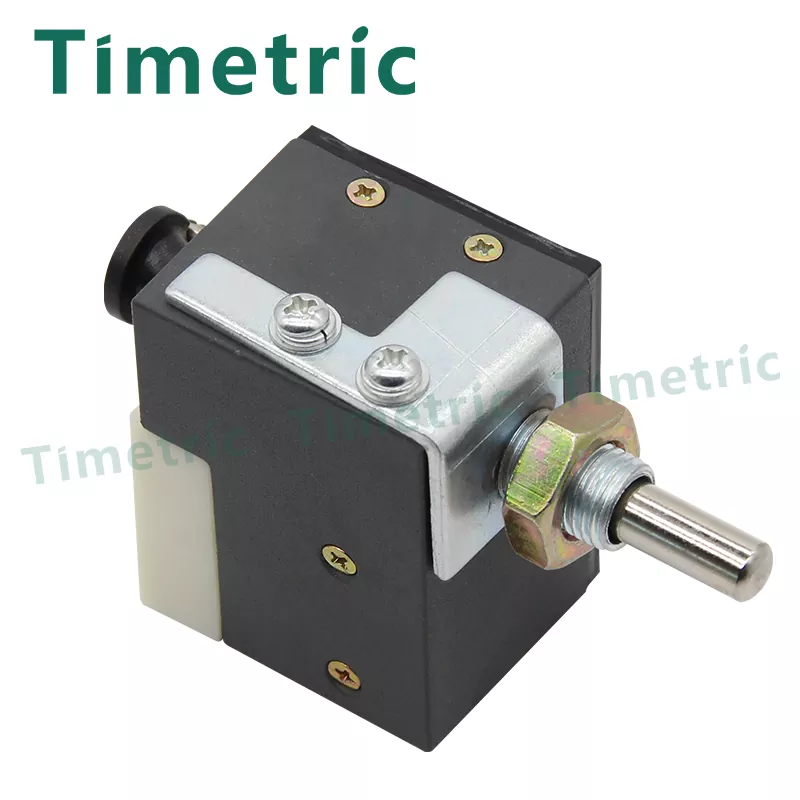

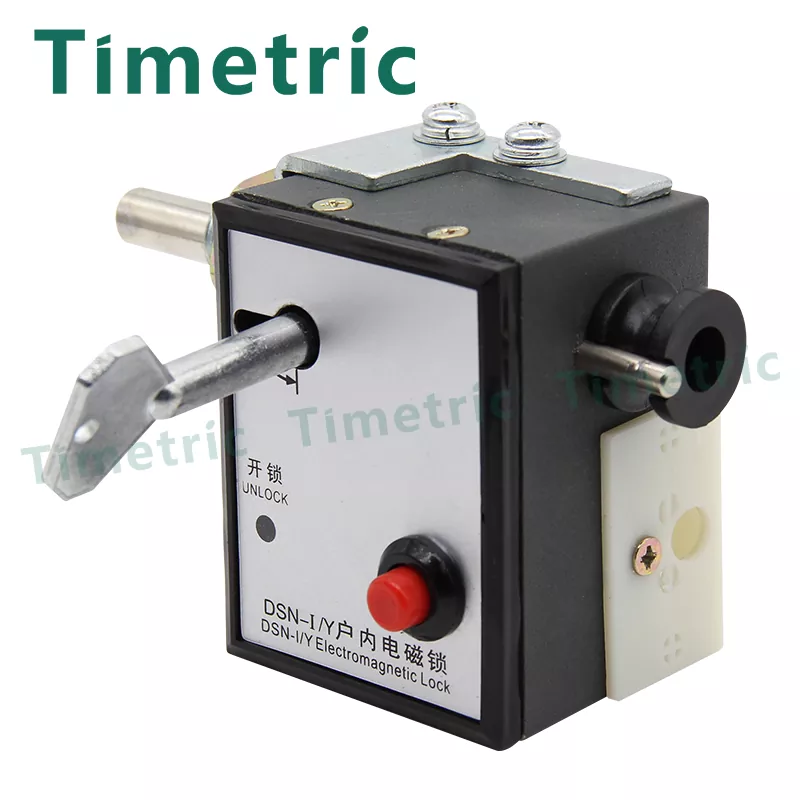

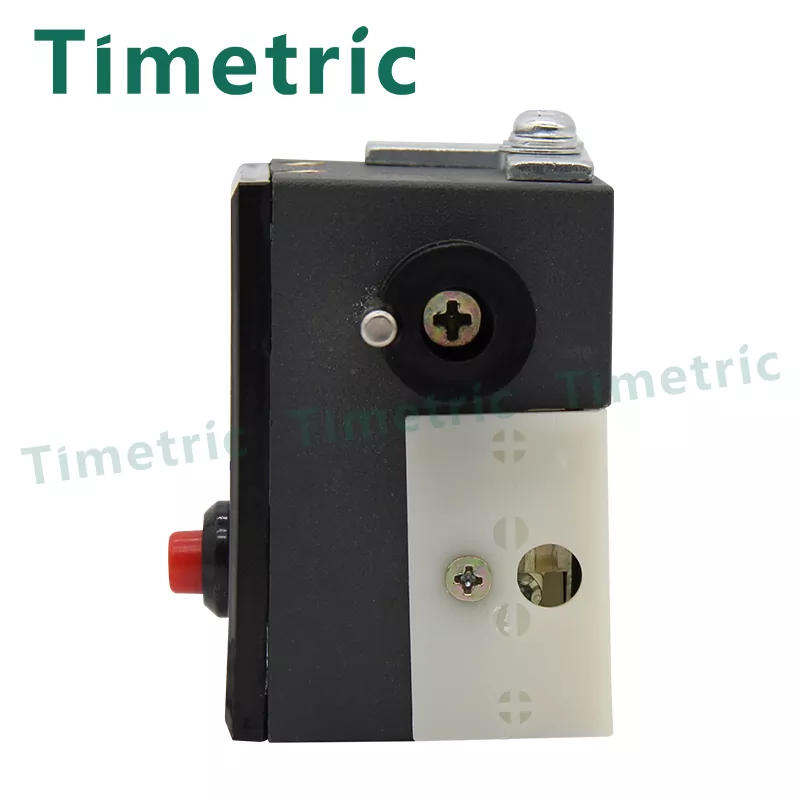

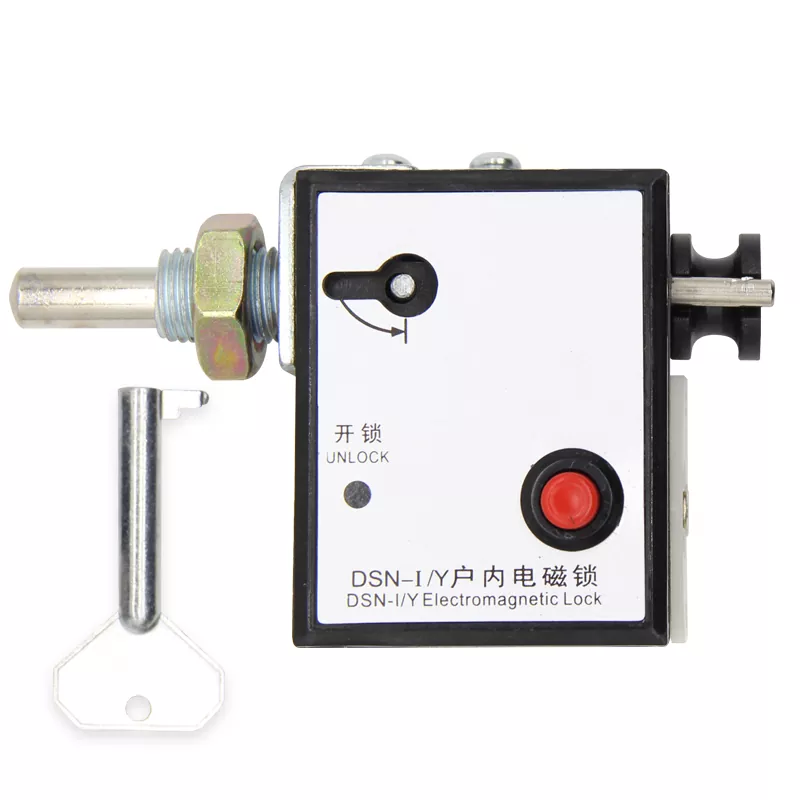

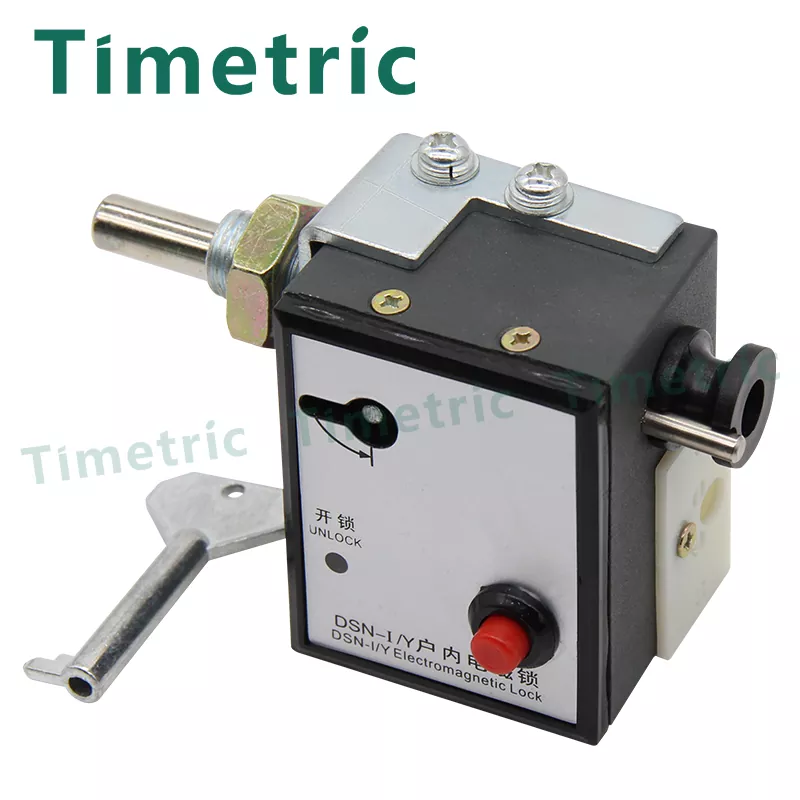

Beltéri 110V elektromágneses zár

A Timetric Indoor 110V elektromágneses zár jellemzői A beltéri elektromágneses zár az elektronikus vezérlőmechanizmusok reteszelő berendezése, amely megakadályozza a nagyfeszültségű kapcsolóberendezések helytelen működését. Elsősorban beltéri nagyfeszültségű kapcsolóberendezések első és hátsó szekrényajtóihoz, leválasztó kapcsolókhoz, megszakítókhoz, földelő vezetékekhez és egyéb olyan alkatrészekhez használható, amelyeket a helytelen működés elkerülése érdekében reteszelni kell. Nélkülözhetetlen zárszerkezet az áramtermelő és áramszolgáltató részlegek számára.

Kérdés küldése

termékleírás

Beltéri középfeszültségű kapcsolóberendezés - Beltéri elektromágneses zár

Egy: A telepítés lépései

1. Távolítsa el egymás után az M5 anyát, a rugós alátétet és a lapos alátétet a panelrögzítő csavarról;

2. Először helyezze be a zártest retesz oldalát a szekrényajtón kívülről érkező nyílásba, majd fordítsa el a zártestet úgy, hogy a panelen lévő rögzítőcsavar beleférjen a szekrényajtón nyitott 60 mm-es furatba, és készítse el a zárat. panel és a szekrényajtó panel lapos ;

3. Szerelje fel egymás után a lapos alátétet, a rugós alátétet és az M5 anyát a zárpanel M5 csavarjára a szekrényajtó belsejéből, végül húzza meg az M5 anyát.

Kettő: Használati utasítás

(1) Normál működési lépések

a. Nyomja meg a gombot, a tápfeszültség bekapcsol, az elektromágneses tekercs elektromosan működik, a mozgó vasmag leválik a zárcsavar ütközőjéről, és világít a feloldásjelző lámpa, jelezve, hogy a zár kinyitható.

b. Fordítsa el a fogantyút a nyitás irányába (az óramutató járásával megegyező irányba, ha nyitva hagyja, az óramutató járásával ellentétes irányba, ha jobbra nyitva van), ha véghelyzetbe fordítja, és folytatja az erő kifejtését, a reteszelő retesz automatikusan visszatér a zárt helyzetbe, és a szekrényajtó meg kell nyitni. Ha nincs nyitott helyzetben, akkor a reteszelőcsavar automatikusan visszaáll a reteszelt helyzetbe, ami megfelel az automatikus visszaállítás funkciónak. Ha a reteszelő retesz reteszelt helyzetben van, akkor a fogantyút kézzel kell a nyitás irányába forgatni, vagyis a reteszelő retesz visszaáll a reteszelt helyzetbe, hogy megfeleljen a reteszelési követelményeknek. állapot.

Megjegyzés: Az A és B zárak megjelenése és beépítési méretei megegyeznek

(2) Működési mód: A. Tárcsázó gomb B. Húzza meg a fogantyút

(3) Manuális feloldási lépések:

a. Nyomja meg a gombot, a reteszelő áramkör erőszakosan megszakítja az áramellátást, a feloldó lámpa kialszik, és a mozgó vasmag a zárcsavar ütközőjéhez ragad, ez jelzi, hogy a feloldás nem megengedett;

b. Ha a zárat különleges körülmények között ki kell nyitni, vegye ki a nyitókulcsot, helyezze be a nyitónyílásba, fordítsa el a kulcsot 90°-kal a panelen lévő feliratnak megfelelően "-", azaz "stop pozícióba" és nyomja meg a a vasmag elmozdítása a zár ütközőjétől;

c. (Ugyanaz, mint a normál b) lépésben, hogy megfeleljen a „kézi feloldás” funkciónak.

Megjegyzés: A nyitókulcs nyitási folyamata az, hogy a mozgó vasmagot el kell tolni a zárcsavar ütközőjétől, hogy feloldja a zárolt állapotot. A zár kinyitásához a tárcsával vagy a fogantyúval kell mozgatnia a zár reteszét a nyitás céljának elérése érdekében, így a nyitókulcs nem használható közvetlenül. kinyit.

Kapcsolódó paraméterek:

1. Üzemi feszültség AC/DC 220V, 110V
2. Segédérintkező: áram ≤3A
Áram ≤ 6A (megszakító reteszelve)
3. Működési környezet a. Hőmérséklet: felső határ +40°C
Alsó határ -25 ℃-----10 ℃
4. Páratartalom: a napi átlagérték nem haladja meg a 95%-ot
A havi átlag nem több 90%-nál
Környezeti levegő hőmérséklet: felső határ +40°C, alsó határ: -10°C általános területeken, -25°C alpesi területeken.
Tengerszint feletti magasság: A telepítési terület magassága nem haladja meg az 1000 m-t.
Környezeti páratartalom: A levegő napi átlagos relatív páratartalma nem haladja meg a 95%-ot, a havi átlag pedig nem haladja meg a 90%-ot.
Környezeti feltételek: nincs nyilvánvaló szennyezés, nincs gyúlékony, robbanásveszélyes, kémiai korrózió és sópermet, és nincs gyakori erős vibráció
