Beágyazott oszlopok típusú vákuum megszakító

Kínából származó beágyazott pólusú vákuum-megszakítók hatalmas választékát találja a Wenzhou Shuyi Import and Export Co., Ltd.-nél. Professzionális értékesítés utáni szolgáltatást és megfelelő árat biztosít az együttműködésre. Bízunk benne, hogy hosszú távú partnere lehetünk Kínában.

Kérdés küldése

termékleírás

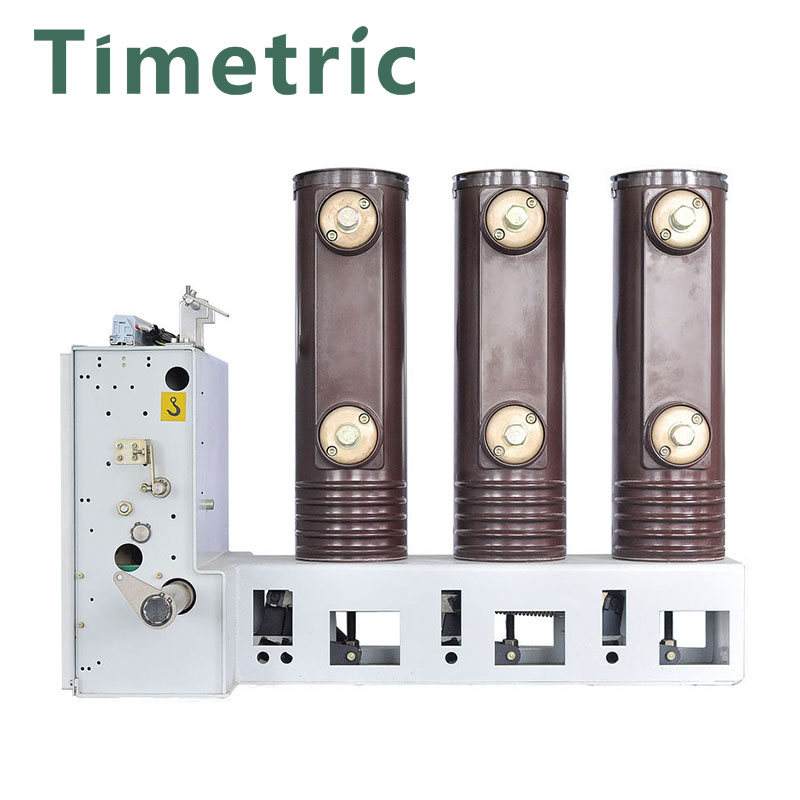

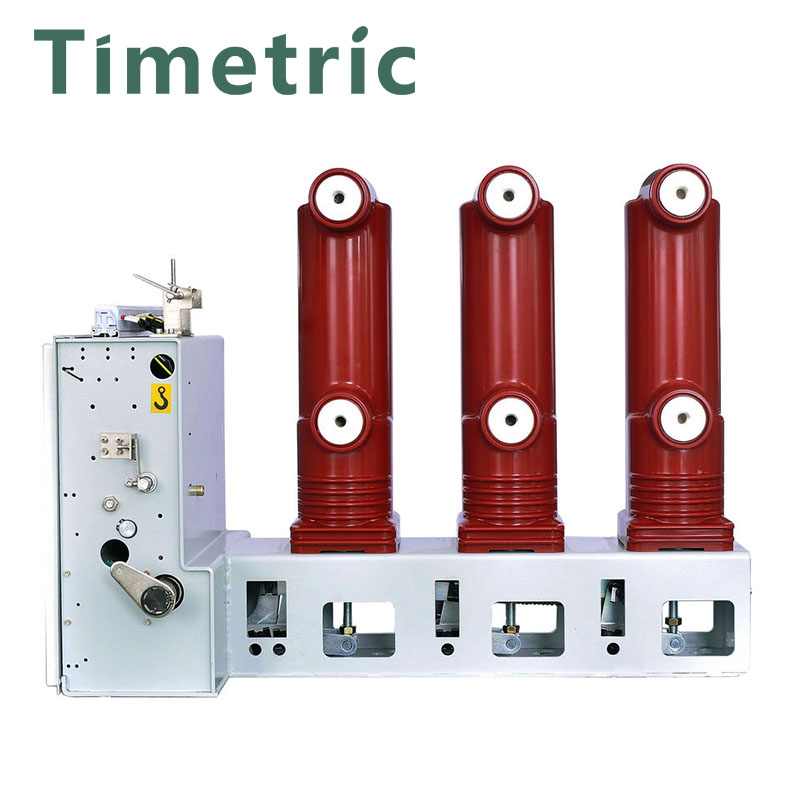

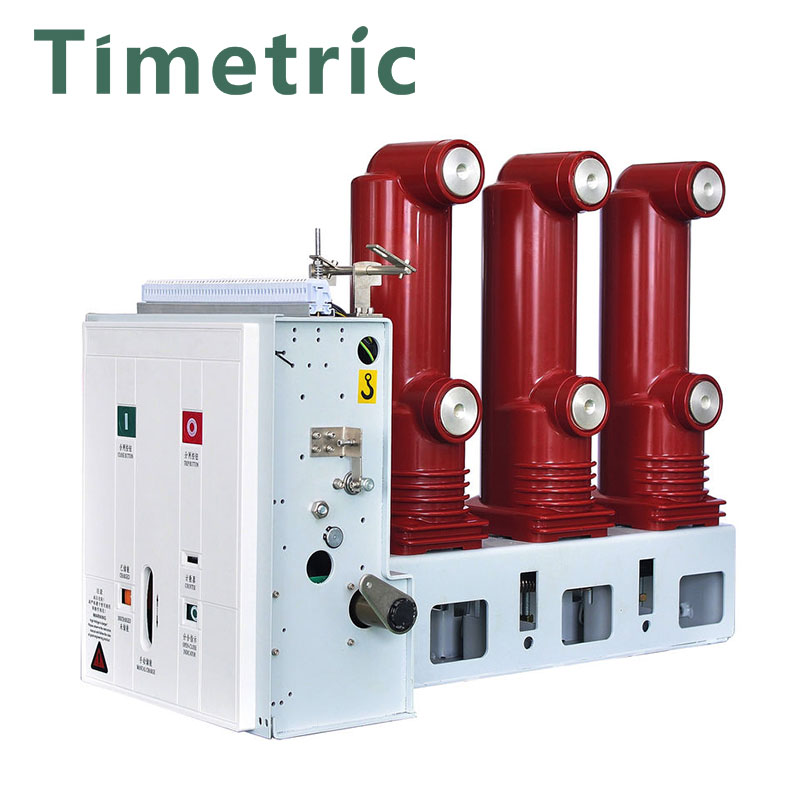

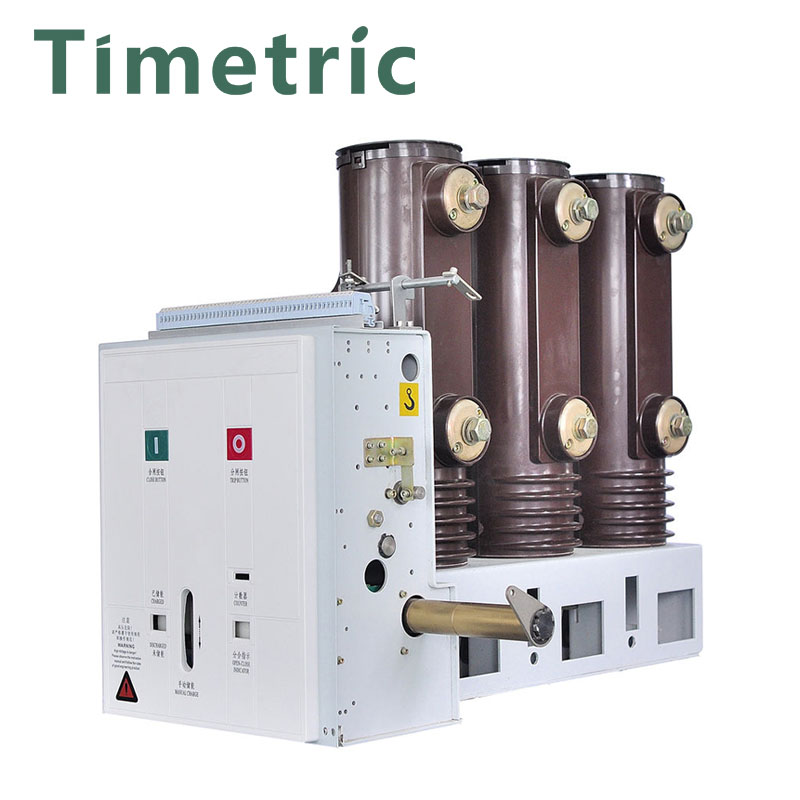

Időmérős beágyazott pólusok típusú vákuum-megszakító

Kínából származó beágyazott pólusú vákuum-megszakítók hatalmas választékát találja a Wenzhou Shuyi Import and Export Co., Ltd.-nél. A "beágyazott oszlopok típusú vákuum-megszakító" ívoltó közege és az ívoltás utáni érintkezési hézag szigetelő közege miatt. nagy vákuum; Előnyei: kis méret, könnyű súly, gyakori működésre alkalmas, karbantartás nélküli ívoltás, és széles körben használják az elosztó hálózatban. A vákuum-megszakító a beltéri áramelosztó berendezés a 3-10kV-os, 50Hz-es háromfázisú váltakozó áramú rendszerben. Használható ipari és bányászati vállalkozások, erőművek és alállomások elektromos berendezéseinek védelmére és vezérlésére. Különösen alkalmas olyan helyekre, ahol nincs szükség olajra, kevesebb karbantartásra és gyakori használatra. A megszakítók középső szekrényben, kétrétegű szekrényben vagy rögzített szekrényben konfigurálhatók a nagyfeszültségű elektromos berendezések vezérlésére és védelmére. Mennyit tud a vákuum-megszakító szerkezetéről és a modell meghatározásáról? Tekintse meg Tongyida Xiaobiannal együtt.

Időmérős beágyazott pólusok típusú vákuum-megszakító paraméter (specifikáció)

Tétel	Leírás		Mértékegység	Adat
1	Névleges feszültség		KV	12
2	Max. feszültség		KV	12
3	Névleges áram		A	630/1250/1600
4	Névleges rövidzárlati megszakító áram		KA	20/25/31.5
5	Névleges rövidzárlati áram		KA	50/63/80
6	Névleges csúcsellenállási áram		KA	50/63/80
7	4S Névleges ellenállási áram		KA	20/25/31.5
8	Névleges szigetelési szint	Hálózati frekvencia feszültség (egy áramkör elvesztése esetén)	KV	Dreaker 42
8	Névleges szigetelési szint	Impulzusálló feszültség (egy áramkör megszakadása esetén)	KV	Dreaker 75
9	Névleges működési sorrend			OC-0,3s-CO-180S-CO
10	Mechanikai élettartam		Times	10000
11	Névleges rövidzárlati áram megszakítási ideje		Times	50
12	Az üzemi gép névleges zárási fékfeszültsége		V	110 220
13	Az üzemi gép névleges törési fékfeszültsége		V	110 220
14	Kontakt stroke		mm	11±1
15	Tartomány túllépése (az érintkezési feszítés tömörítési hossza)		mm	3,5±0,5
16	A háromfázisú szünet és a szoros szünet eltérő időszaka		Kisasszony	â¤2
17	Az érintkezési zárási szünet ugrási ideje		Kisasszony	â¤2
18	Átlagos törési sebesség		Kisasszony	0,9-1,2
19	Átlagos zárási sebesség		Kisasszony	0,5-0,8
20	Nyitvatartási idő	Ubder max.üzemi feszültség	S	0,05 €
20	Nyitvatartási idő	Min.üzemi feszültség alatt	S	0,08 €
21	Záróra		s	0.1
22	Az egyes fázisú főhurok ellenállása		Î¼Î©	630-50 1250-45 1600-40
23	Kapcsolatok korlátozási verziója		mm	3

Időmérős beágyazott pólusok típusa vákuum megszakító A vákuum megszakító szerkezete

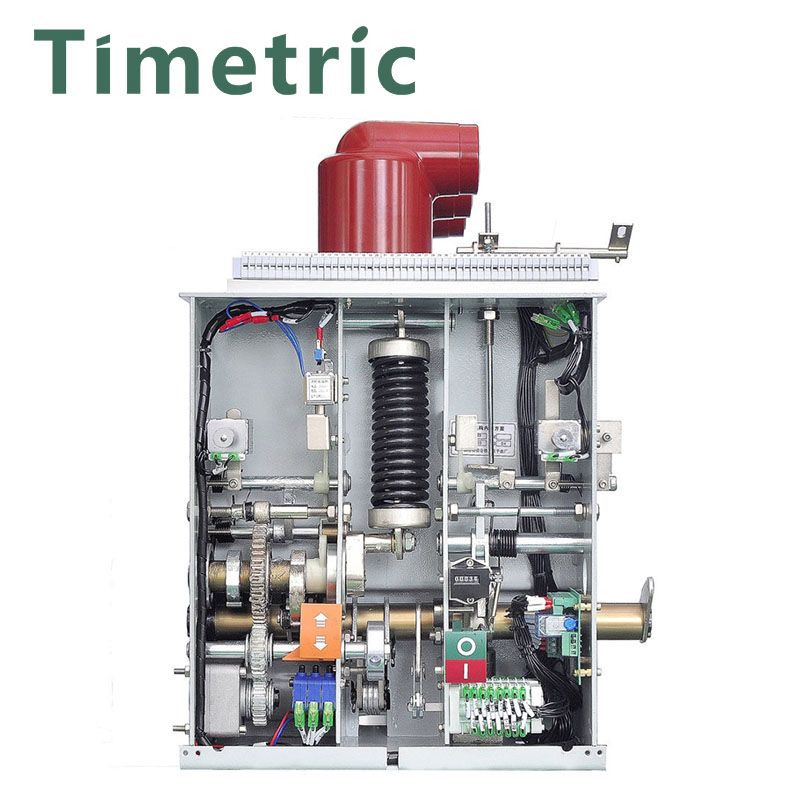

Az Embedded Poles típusú vákuum-megszakító egy vákuumív oltókamrából, egy működtető mechanizmusból, egy erőátviteli mechanizmusból és egy alvázból áll. A vákuumíves oltás statikus érintkezőből, mozgóérintkezőből, árnyékoló burkolatból, héjból, harmonikából, védőfelszállóból, vezetőrúdból, végfedő lemezből stb. tevődik össze, az ábrán látható módon. A 10 kV-os vákuummegszakító aktív és statikus érintkezői közötti leválasztási távolság általában 10-15 mm
