Földelő kapcsoló

Timetrikus földelő kapcsoló bevezetése

A nagyfeszültségű földelő kapcsoló fontos kapcsolóberendezés az erőmű és az alállomás elektromos rendszerében, amelyet nagyfeszültségű megszakítóval együtt kell használni. Az izolációs kapcsoló alkalmas beltéri eszközökhöz, háromfázisú AC 50 A nagyfeszültségű berendezések bekapcsolásához, kikapcsolásához vagy feszültség alatt történő kapcsolásához. Fő funkciója: a nagyfeszültségű elektromos készülékek és eszközök karbantartási munkákban történő biztonságának biztosítása, a feszültség izolálásának szerepe, nem lehet használni és levágni, a bemeneti terhelés áramát és a rövidzárlati áramot csak bizonyos kapcsolási műveletekhez használható erős ív nélkül, azaz nem rendelkezik ív oltási funkcióval; Ossza el a telepítési helyen, beltéri és kültéri, a szigetelő oszlopok, az egy oszlop, a kettős oszlop és a három oszlop száma szerint, az egyes feszültségszintekhez opcionális berendezések szerint.

Timetrikus földelés kapcsoló műszaki teljesítmény

Az izolációs kapcsolónak nincs ív oltóeszköze, nem működtethető terheléssel.

A 10 kV -os izolációs kapcsoló esetében, normál körülmények között, lehetővé teszi a működési tartományt:

1, megosztott, kombinált feszültség -transzformátor és villámlerakó.

2. Ossza meg és zárja be a buszrúd töltési áramát.

A 3. ábra, a megosztott, kombinált gerjesztési áram nem haladja meg a 2A-terhelés nélküli transzformátorot, és a kondenzátor áram nem haladja meg az 5A-terhelés nélküli vonalat.

A régi transzformátorok az 1950-es és 1960-as években nagy terhelés nélküli ampermérővel rendelkeztek, tehát akkoriban azt állították, hogy a kültéri típusú izolációs kapcsoló csak az 560 kVA alatti transzformátor terhelési áramát tudta kikapcsolni, míg a beltéri típusú izolációs kapcsoló csak a 320 kVA alatti transzformátor terhelési áramát tudja kikapcsolni. A későbbi S7 sorozat és az S9 transzformátor-terhelési áram, mint a régi transzformátor, jelentős csökkenéssel rendelkezik, de az izolációs kapcsoló műveletnél a transzformátor nem terhelési kapacitásának új szabályai egyértelmű limittartományt állítanak elő, így legfeljebb 2a-val figyelembe lehet venni; Ami az 5a kapacitív áramot illeti, a konkrét referencia a következő: a kültéri izolációs kapcsoló felosztható a felső vonal terhelési áramára, amelynek hossza nem haladja meg a 10 km-t. A terhelés nélküli kábelvezeték esetében a kapacitási árama sokkal nagyobb, mint az azonos hosszúságú felső vonal, és amelyet a magok száma és a kábel száma befolyásol, tehát nehéz a hosszúság korlátozására.

Timetrikus földelés kapcsoló környezeti feltételek

1. magasság: legfeljebb 1000 m;

2. környezeti levegő hőmérséklete: -30 +40;

3. A környező környezet relatív páratartalma: A napi átlag nem haladja meg a 95%-ot;

4. A havi átlag nem haladja meg a 90%-ot. A földrengés intenzitása nem haladja meg a 8 nagyságát;

5. Biztonságos hely: Nincs tűz, gyúlékony, robbanásveszélyes, súlyos szennyezés, kémiai korrózió és erőszakos rezgés.

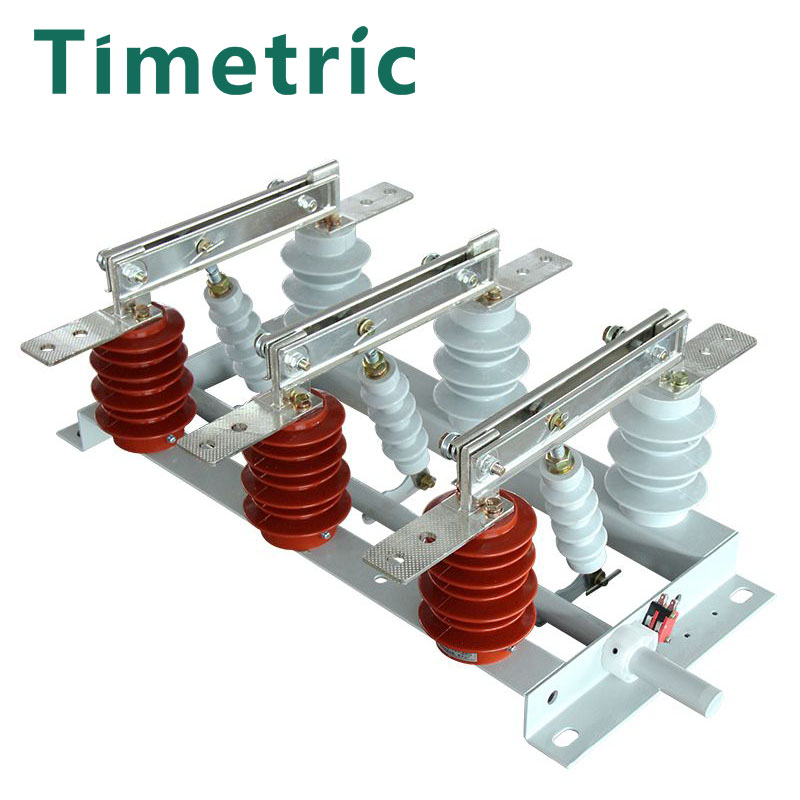

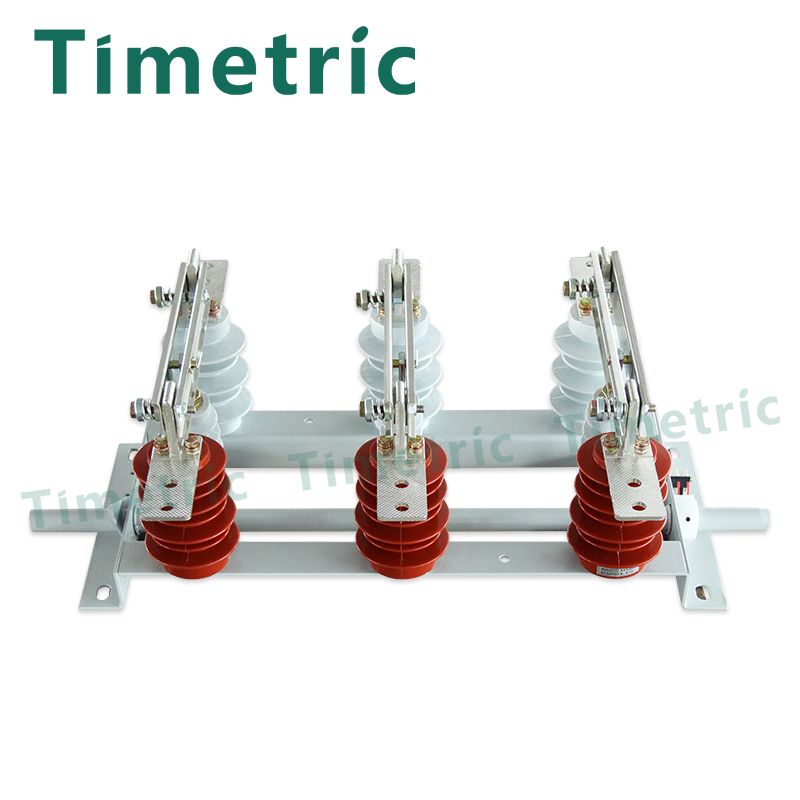

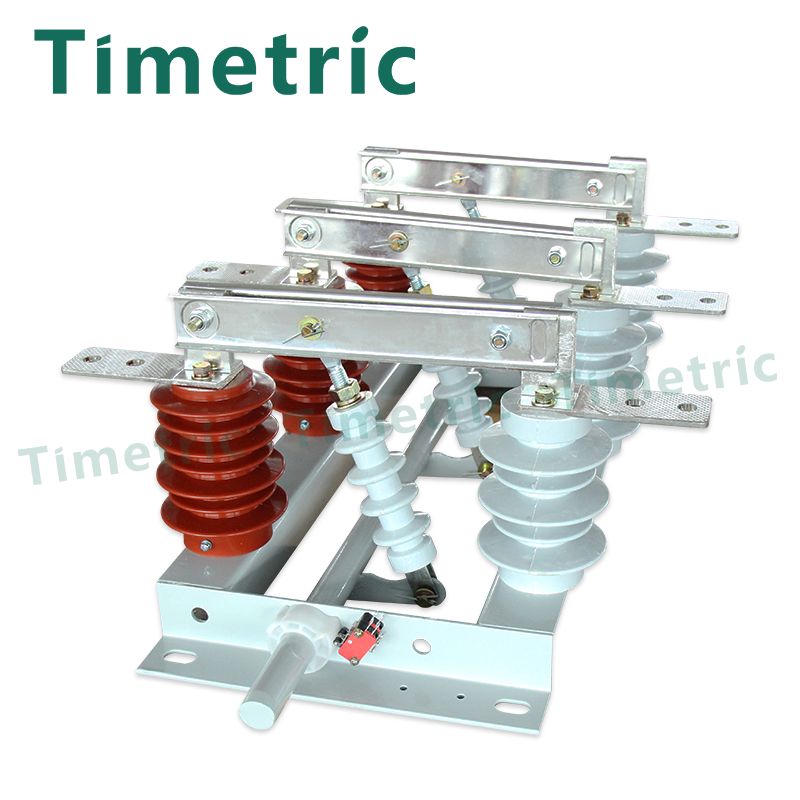

Timetrikus földelő kapcsoló részletei
