Időmérős megszakító kapcsolók A megszakító felépítése és működési elve

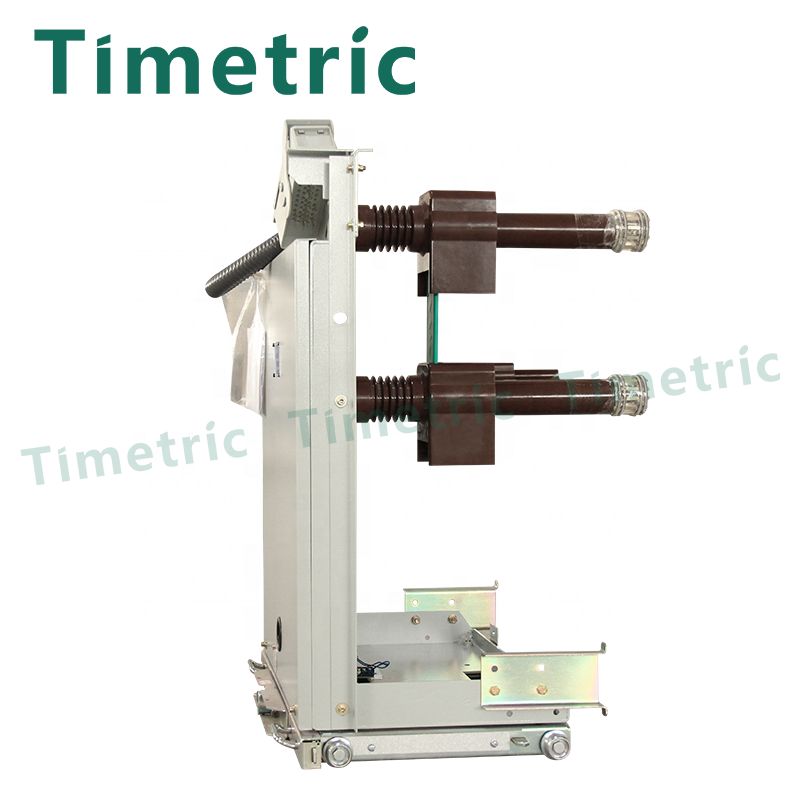

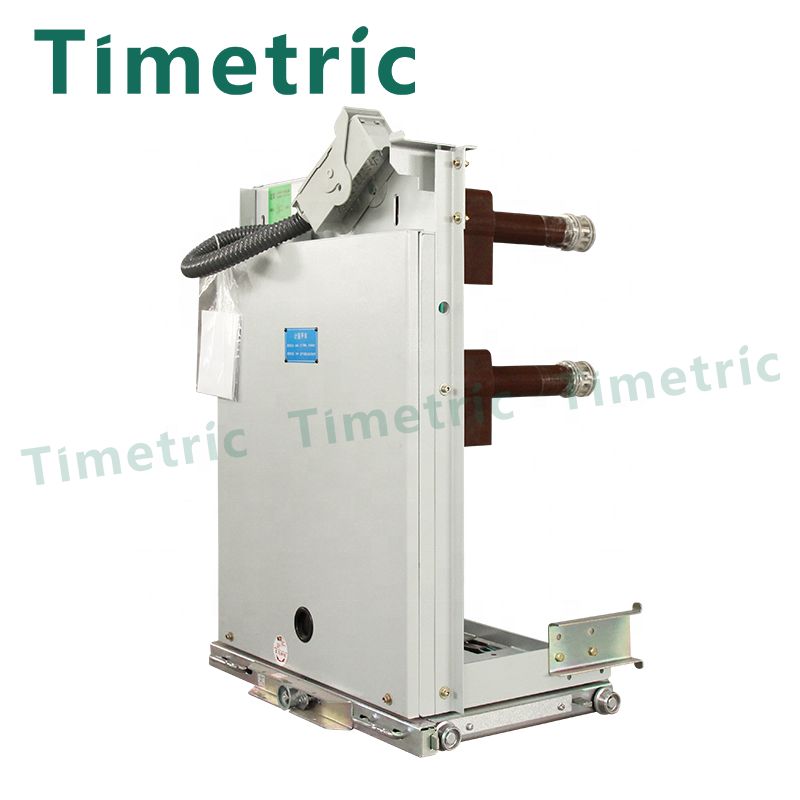

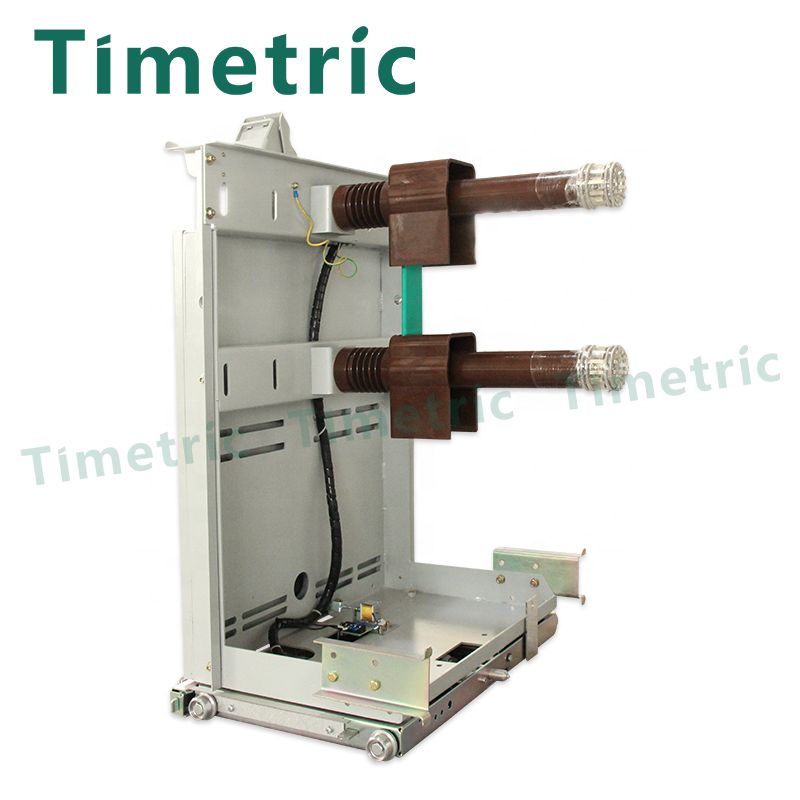

Professzionális gyártóként szeretnénk Önnek kiváló minőségű időmérős megszakító kapcsolókat kínálni. A vákuum-megszakítókat számos gyártó gyártja, és ezek modelljei bonyolultak. A felhasználási feltételek szerint két típus létezik: beltéri (ZNx -- **) és kültéri (ZWx -- **). Főleg keretrészből, ívoltó kamra részből (vákuumbuborék) és működtető mechanizmus részből áll.

A megszakító testrésze egy vezető áramkörből, egy szigetelő rendszerből, tömítésekből és egy házból áll. A teljes szerkezet háromfázisú közös doboz típusú. A vezető áramkör egy bemeneti és kimeneti vezeték vezetőrúdból, egy bemeneti és kimeneti vezeték szigetelő tartójából, egy vezető klipből, egy lágy csatlakozásból és egy vákuumív oltókamrából áll.

A mechanizmus elektromos energiatároló, elektromos kapcsolás és zárás, valamint kézi funkcióval rendelkezik. Az egész szerkezet zárórugóból, energiatároló rendszerből, túláram-kioldóból, zárótekercsből, kézi zárórendszerből, segédkapcsolóból, energiatároló jelzőből és egyéb alkatrészekből áll.

Működési elv

A vákuum-megszakító plazmát használ a gyors diffundálásra és az ív eloltására, amikor az áram nagy vákuumban áthalad a nulla ponton, hogy teljesítse az áramlezárás célját.

A cselekvés elve

Energiatárolási folyamat: Amikor a 14 energiatároló motor be van kapcsolva, a motor az excenter kereket forgásba hajtja, az excenterhez közeli 10 görgő pedig meghajtja a 9 lengőkart és a 7 összekötő lemezt, és megnyomja az energiatároló racsnis 6 mancsát. lengetni, hogy a 11 racsnis forogjon. Amikor a 11 racsnis csapja felfekszik az energiatároló 32 tengelyhüvely lemezére, a kettő együtt mozog. Nyújtsa meg a 21 zárórugót, amely a 32 energiatároló tengely hüvelyén lóg. Az energiatároló 32 tengelyhüvelyt a 13 pozicionáló csap rögzíti, hogy fenntartsa az energiatárolás állapotát. Eközben az energiatároló tengely 32 hüvelyének forgattyús karja meghajtja az 5 löketkapcsolót, hogy megszakítsa a 14 energiatároló motor tápellátását, és az energiatároló kilincs felemelkedik, hogy megbízhatóan leválasszon a racsnisról.

Zárási műveleti folyamat: Amikor a mechanizmus megkapja a zárójelet (a kapcsoló le van kapcsolva és energiát tárol), a 15 záró elektromágnes vasmagja lefelé szívódik, és a 13 pozicionáló alkatrészt az óramutató járásával ellentétes irányba húzva forog az energiatárolás fenntartása. A 21 zárórugó az energiatároló 32 tengelyperselyt az óramutató járásával ellentétes irányba forgatja, a CAM pedig a 30 erőátviteli tengely karmantyúját megnyomja, hogy a 29 összekötő lemezt és a 27 billenőkart elmozdítsa. A 27 billenőkart rögzítse a 25 féltengelyen, hogy a mechanizmus záró állapotban legyen. Ekkor a 28 reteszelőszerkezet reteszeli a pozicionáló részt, hogy a pozicionáló bika ne tudjon az óramutató járásával ellentétes irányban forogni, hogy elérje a mechanizmus csuklócsapjának célját, és biztosítsa, hogy a mechanizmust ne lehessen zárni a zárási helyzetben.

Nyitási művelet: a megszakító zárása után a nyitó elektromágnes fogadja a jelet, a vasmag kihúzódik, a 19 nyitóút felső rúdja felfelé mozdul, így a 16 kioldótengely forog, a 18 felső rúd meghajtása felfelé mozdul. , nyomja meg a 26 hajlítólemezt és hajtja a 25 féltengelyt az óramutató járásával ellentétes irányba.

A 25 féltengely és a 27 lengőkar kicsatolódik, és a megszakító a nyitórugó hatására befejezi a nyitási műveletet.

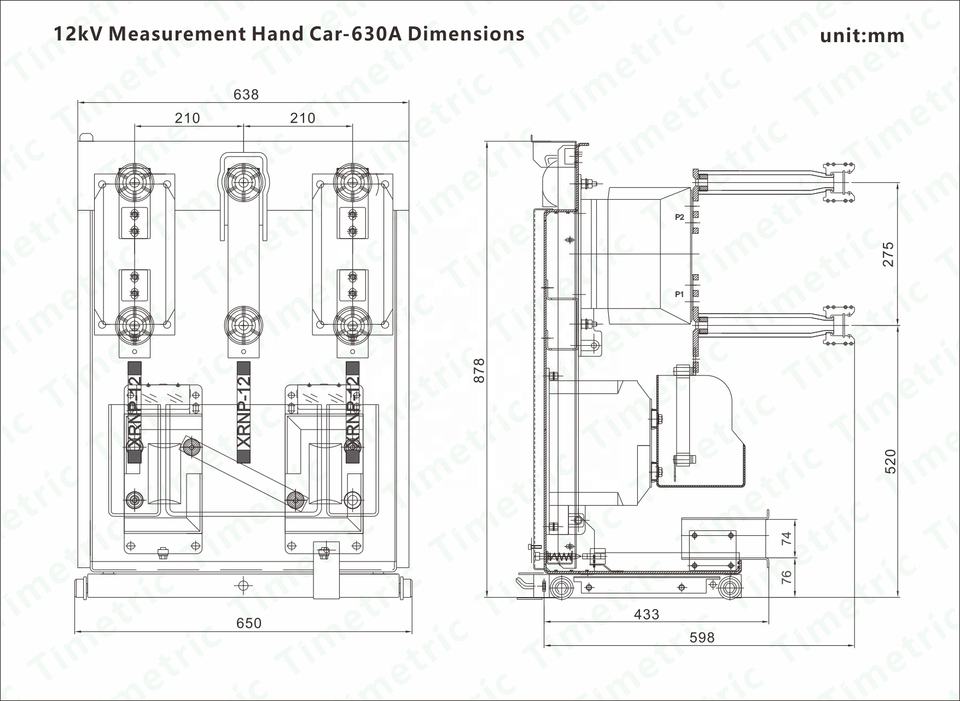

Időzített megszakító kapcsolók paramétere (specifikáció)

Időmérős megszakító kapcsolók Használja a környezetet

a) A környezeti levegő hőmérséklete nem haladhatja meg a 40 oC-ot, az alsó határt; -25oC,
b) A tengerszint feletti magasság nem haladja meg a 2000 métert
c) páratartalom; A relatív páratartalom napi átlagértéke 95%-nál, a havi átlagértéke pedig 90%-nál kisebb. Az átlagos napi gőznyomás nem több, mint 2,2 KPA, a havi átlag legfeljebb 1,8 KPA
d) A környező levegő nem lehet jelentős mértékben szennyezett maró vagy gyúlékony gázokkal és vízgőzzel
e) Ne végezzen rendszeres megerőltető testmozgást
f) Amikor a kontaktor működik, a beépítési sík és a vízszintes közötti dőlési szög nem lehet nagyobb 5o-nál
g) A fenti feltételek követelményein túl a felhasználó és a gyártó köteles megegyezni.
