AC nagyfeszültségű terhelés kapcsoló

A Timetric Electric az AC nagyfeszültségű terheléskapcsolók vezető gyártója és szállítója Kínában. Hosszú évek óta foglalkozunk a nagyfeszültségű berendezések kutatás-fejlesztésével és gyártásával. Termékeink világszerte jól ismertek kiváló minőségükről és versenyképes áraikról, és sok vásárló első számú választásává váltak. Elkötelezettek vagyunk a kiválóság elérésére és az ügyfelek elégedettségének biztosítására, ezért jó hírnévnek örvendünk az iparágban.

Kérdés küldése

termékleírás

Termék áttekintése

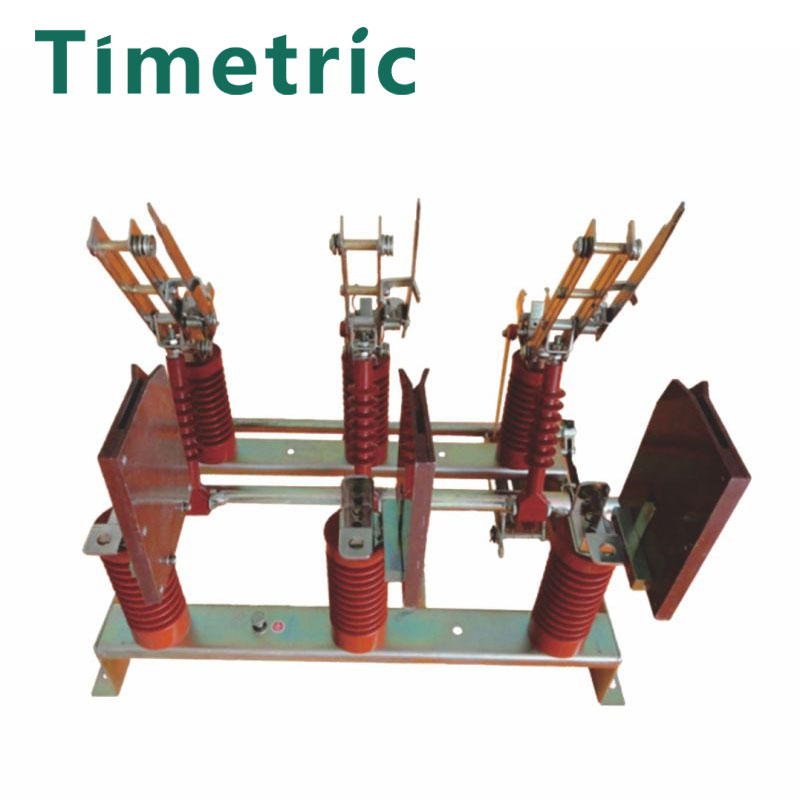

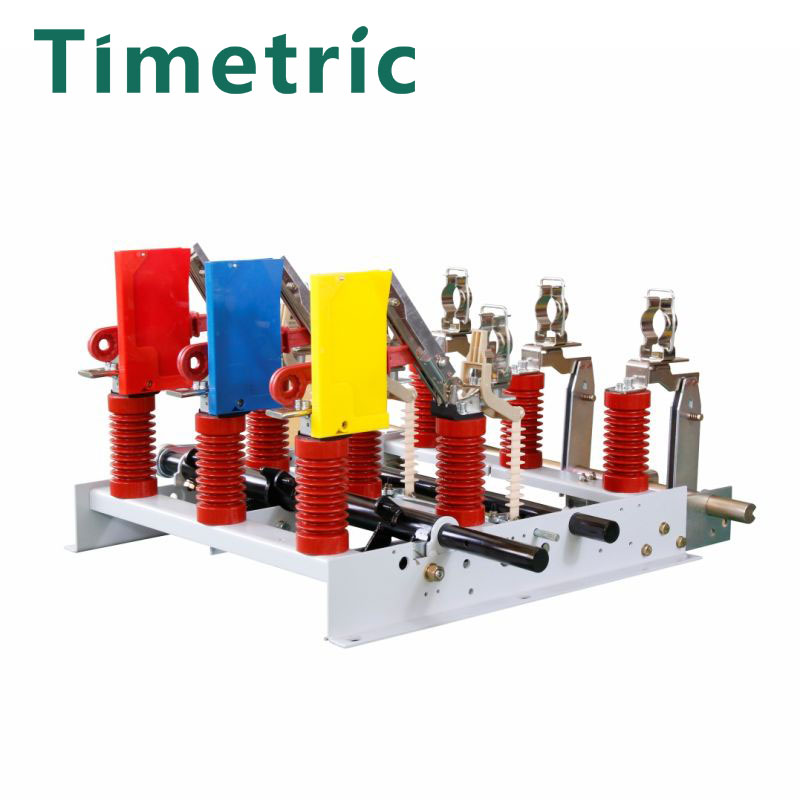

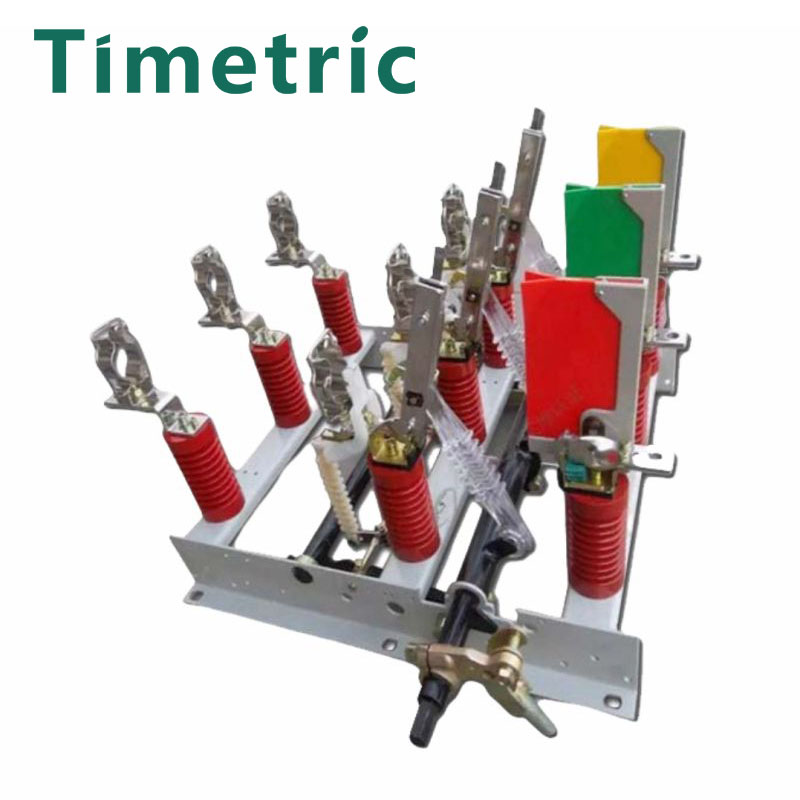

Az FN7-12(24)DR AC típusú nagyfeszültségű terheléskapcsoló (a továbbiakban: terheléskapcsoló) egy új típusú gáztermelés

típusú beltéri nagyfeszültségű terheléskapcsoló, amely alkalmas háromfázisú, 50 Hz AC váltóáramú rendszerhez és névleges

feszültség 12KV/24KV, mint a terhelési áram és a rövidzárlati áram.

A termék meghatározása

Környezeti feltételek

1. Magasság: ≤1000 m.

2. Környezeti hőmérséklet: -25℃~+40℃.

3. Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90%.

4. Nincs gyakori komoly vibráció.

Főleg műszaki paraméterek

Tartalom	Egység	Érték
Tartalom	Egység	FN7-12	FN7-24
névleges feszültség	kV	12KV	24 KV
névleges frekvencia	Hz	50 Hz
névleges áram	A	400 630	4,006,301,250
névleges aktív terhelés megszakító áram	A	400 630	4,006,301,250
névleges zárt hurkú megszakítóáram	A	400 630	4,006,301,250
5%-os névleges aktív terhelés megszakító áram	A	20,31.5,62.5
névleges kábel töltő megszakító áram	A	10
1 perc teljesítmény-frekvencia ellenállás feszültség: fázis-topfázis, fázis a földhöz/törés	kV	50/60
villámlási impulzus ellenállási feszültség: fázis-fázis, fázis-földelés/leválasztási törés	kV	125/145
névleges rövid idejű ellenállási áram (termikus stabilitás)	kA	162,025
névleges rövidzárlati időtartam	S	1
névleges csúcsellenállás áramk	kA	405,063
névleges rövidzárlat keletkező áramk	kA	405,063
Mechanikai élet	alkalommal	2000

A biztosíték névleges paraméterei

Modell	Névleges feszültség kV	A névleges aktuális A	Az olvadék névleges árama A
SDLA*J	12	40	6.3,10,16,20,25,31.5,40
SFLA*J	12	100	50,637,180,100
ÜVEG*J	12	125	125
