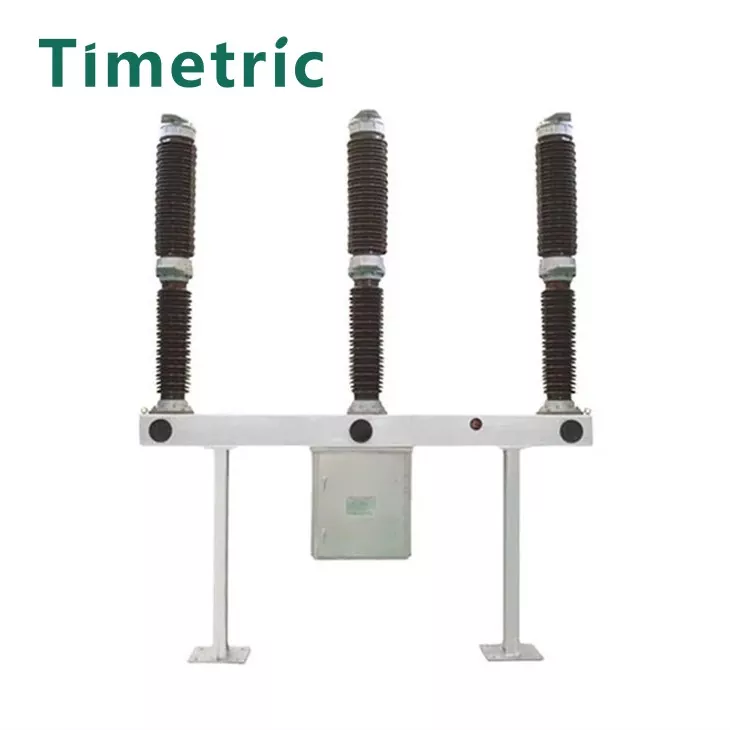

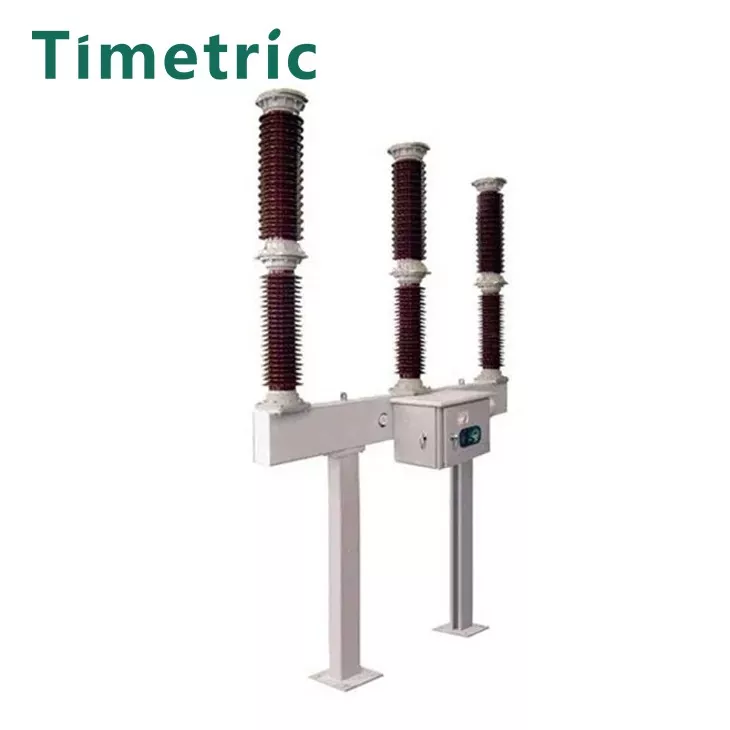

90kv 110kv Sf6 megszakító

A 90kv 110kv Sf6 Circuit Breaker az önenergiás nagyfeszültségű megszakítók új generációja. Ezt a terméket a következőkre tervezték:

Alkalmazások:

● Terhelési áramok és rövidzárlati hibaáramok zárása és megszakítása.

● AC 50Hz-es, 126kV-os áramellátó rendszerekben az áramellátó berendezések és összekötő vezetékek vezérlése és védelme.

Magassági képesség:

● 2500 méteres tengerszint feletti magasság alatti területeken használható.

Szigetelés és ívkioltás:

● Szigetelő és ívoltó közegként egyaránt SF6 gázt használ. Az alpesi régiókban SF6 és CF4 keverékét használják.

Működési mechanizmus:

● Önenergiás ívoltó elve és rugós működési mechanizmussal van felszerelve.

Fő műszaki paraméterek

Szerkezet és szerelési méretek

Munkakörnyezet:

Tétel: LW9-72.5 Kén-hexafluorid megszakító Beépítési és működési feltételek

Magasság:

● Alkalmas 2500 méter tengerszint feletti magasság alatti területekre. Ha nagyobb magasságban használják, szükség lehet a névleges szigetelési szint módosítására.

Környezeti hőmérséklet:

●  Adott hőmérsékleti tartományon belüli működésre tervezték. Általában a felső határ +40°C, az alsó határ pedig -30°C.

Nedvesség:

● A megszakítót alacsony páratartalmú környezetbe kell telepíteni, hogy megakadályozza a nedvesség bejutását, ami befolyásolhatja az SF6 gáz szigetelési tulajdonságait.

Szélnyomás:

● Ellen kell állnia 700 Pa szélnyomásnak (34 m/s-os szélsebességnek felel meg).

Szeizmikus ellenállás:

● Akár 8 fokos földrengéseket is képes ellenállni.

Szennyezettségi szint:

● I. osztályú szennyezettségi szintnek minősített környezetben való használatra tervezték, így megbízható működést biztosít a kevésbé szennyezett területeken.

Az elektromos áramkör meghibásodásának lehetséges okai

Szigetelés lebontása:

A nedvesség behatolása vagy szennyeződések miatti szigetelésromlás rövidzárlathoz vagy ívképződéshez vezethet.

SF6 gázszivárgás:

Az SF6 gáz elvesztése csökkentheti a szigetelés hatékonyságát és növelheti az elektromos meghibásodás kockázatát.

Mechanikai hiba:

A rugóműködtető mechanizmus vagy más mechanikai alkatrészek meghibásodása megakadályozhatja a megszakító megfelelő működését.

Elektromos alkatrész meghibásodása:

A vezérlőrelék, érintkezők vagy áramkörvédő eszközök meghibásodása áramköri zavarokhoz vezethet.

Túlterhelés:

A névleges áramerősség feletti folyamatos működés túlmelegedést és a megszakító károsodását okozhatja.

Rövidzárlati események:

A hirtelen rövidzárlatok túl nagy áramot hozhatnak létre, amely meghaladhatja a megszakító megszakítóképességét.

Környezeti tényezők:

Az extrém hőmérsékletek, magas páratartalom vagy szennyeződések hátrányosan befolyásolhatják a megszakító teljesítményét és megbízhatóságát.

Nem megfelelő telepítés vagy karbantartás:

A helytelen telepítési gyakorlat vagy a nem megfelelő karbantartás működési hibákhoz vezethet.

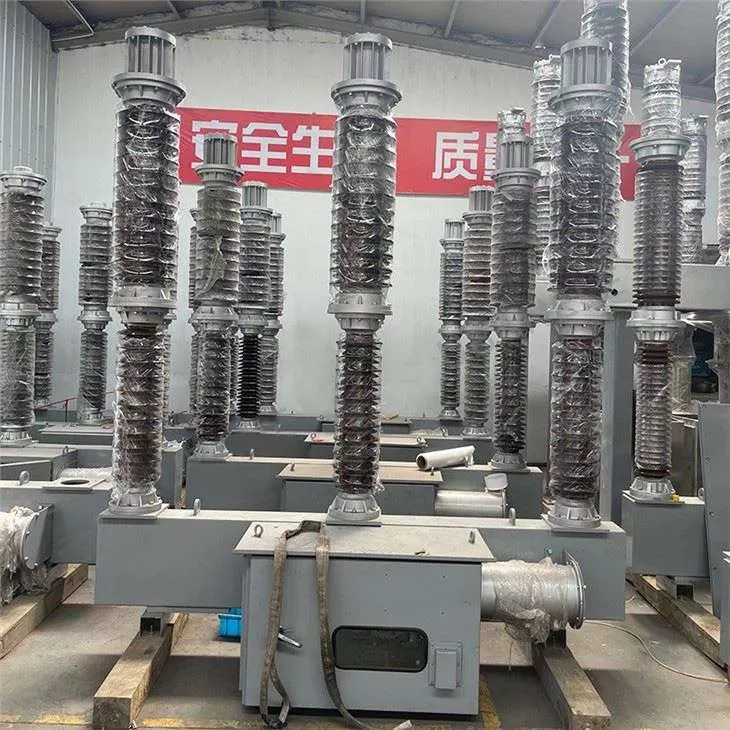

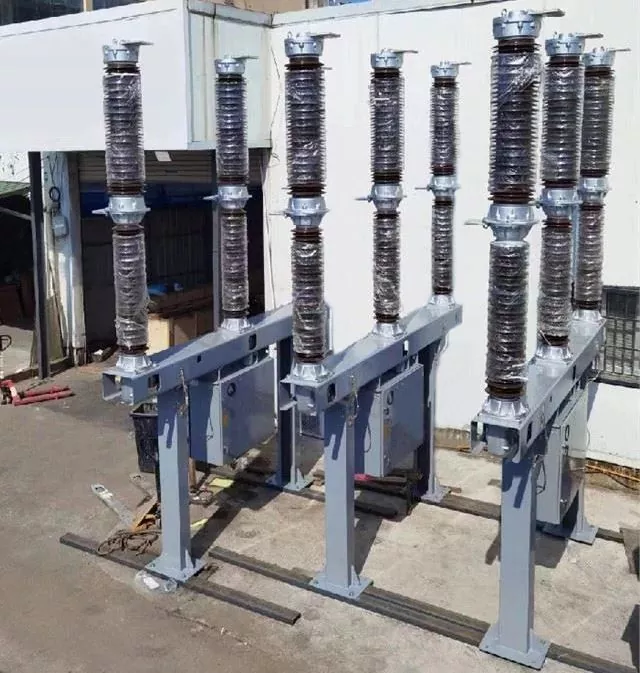

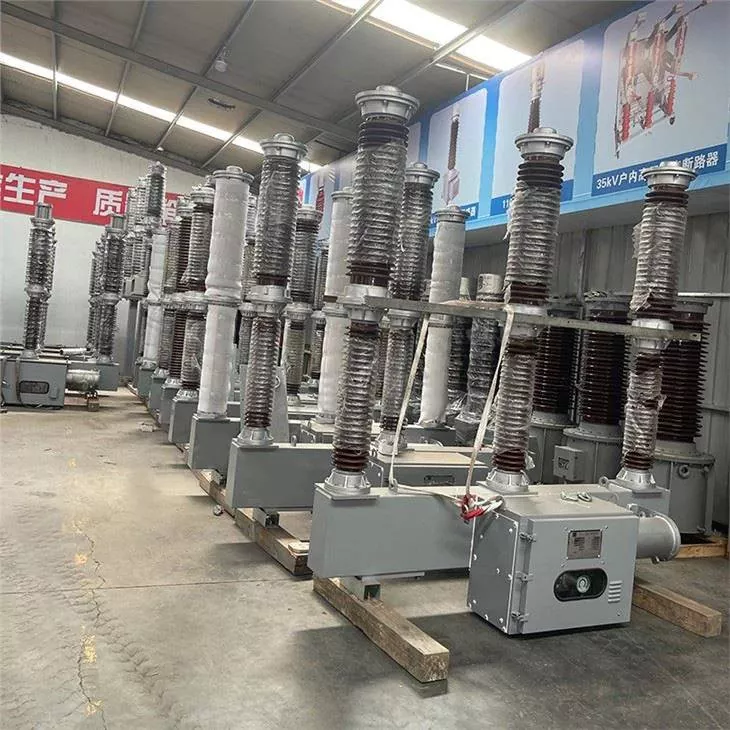

Termék Real Shot

GYIK

1. kérdés: Mi a 90 kV-os és 110 kV-os SF6 megszakító fő célja?

A1: A megszakítót a terhelési áramok és a rövidzárlati hibaáramok lezárására és megszakítására tervezték az energiaellátó rendszerekben, vezérlést és védelmet biztosítva az erősáramú berendezések számára.

Q2: Milyen típusú gázt használnak a megszakítóban?

V2: A megszakító kén-hexafluorid (SF6) gázt használ szigetelő és ívoltó közegként. Az alpesi régiókban SF6 és CF4 keveréke használható.

3. kérdés: Milyen működési feltételekkel rendelkezik ez a megszakító?

A3: Hatékonyan működik 2500 méter alatti magasságban, -30°C és +40°C közötti környezeti hőmérsékleten.
