40,5 kV 33 kV 36kV SF6 áramkör

Tétel: 40,5 kV 33 kV 36kV SF6 CIRCRAKER

A 40,5 kV, 33 kV és 36kV SF6 megszakítót háromfázisú AC 50Hz, 35 kV energiaátviteli és elosztó rendszerekhez tervezték. Ellenőrző és védelmi eszközként szolgál, és nyakkendő -megszakítóként vagy kondenzátor bankok váltásához is használható.

Az SF6 gáz jellemzői:

Sűrűség: Az SF6 gáz 5,135 -szer nehezebb, mint a levegő.

Forráspont: -60 ° C légköri nyomáson.

Kémiai stabilitás: 150 ° C alatt az SF6 kémiailag inert marad, és nem reagál fémekkel, műanyagokkal vagy más anyagokkal a megszakítóban.

ARC bomlás: Ha egy ív magas hőmérséklete alatt bomlik, az SF6 az ív kihalása után gyorsan szintetizálja, széntartalom nélkül és a levegő érintkezésének miatti oxidáció kockázata nélkül.

Dielektromos erő:

1 ATM-nél az SF6 a levegő dielektromos szilárdságának 2-3-szorosa van.

3 atm -nál dielektromos ereje megfelelhet vagy meghaladhatja a hagyományos szigetelő olajokéját.

A teljesítmény megszakítása: Az SF6 kivételes megszakító kapacitása van, 100 -szoros a levegő az alapvető nyitott kamrában. Amint az íváram nulla közeledik, az ívoszlopban lévő magas hőmérsékletű mag-amelyet egy nem vezetőképes réteggel körülvéve-az ívrés dielektromos szilárdságának gyorsan visszatér, miután az áram nulla.

Modellleírás

Fő műszaki paraméterek

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Tétel: 40,5 kV 33 kV 36kV SF6 CIRCRAKER

Telepítési és működési feltételek

Telepítési módszer: oldalra szerelt, középre szerelt

Környezeti levegő hőmérséklete:

Magas: + 40 ° 100

Alacsony: -30 ° 100

Magasság: ≤2000 m (2000 méter feletti magasságok esetén növelje a névleges szigetelési szintet)

Szélnyomás: ≤700 pa (34 m/s szélsebességgel egyenértékű)

Szeizmikus intenzitás: legfeljebb 8 fok

Szennyeződés szintje: I. osztály

A maximális napi hőmérsékleti változás: ≤25 ° C

Az elektromos áramkör meghibásodásának lehetséges okai

Tétel: 40,5 kV 33 kV 36kV SF6 CIRCRAKER

Nem elegendő szigetelés: A szigetelő anyag romlása vagy szennyeződése bontáshoz vezethet.

Nedvességbejutás: A nedvesség belépése az SF6 gázkamrába csökkentheti a dielektromos szilárdságot és hibákhoz vezethet.

Gázszivárgás: Az SF6 gázszivárgás csökkentheti a szigetelést és a megszakító képességeket.

Mechanikai hibák: Az elhasználódott vagy sérült mozgó alkatrészek, például a megszakító mechanizmusai ronthatják a működést.

Kontaktorerózió: A gyakori váltás az érintkezési pontok erózióját okozhatja, csökkentve a megszakító hatékonyságát.

Túlterhelés: A névleges kapacitáson túli túlzott áram áramlás túlmelegedést és károsodást eredményezhet.

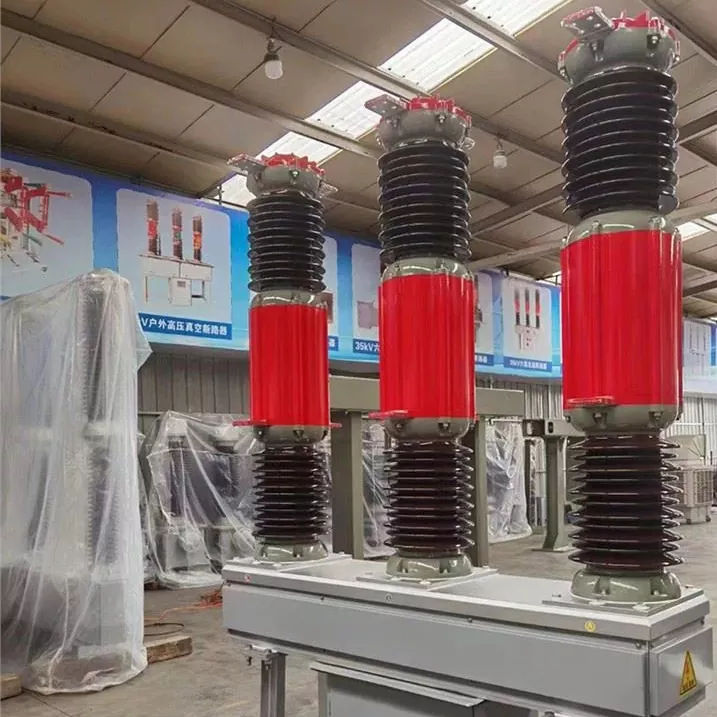

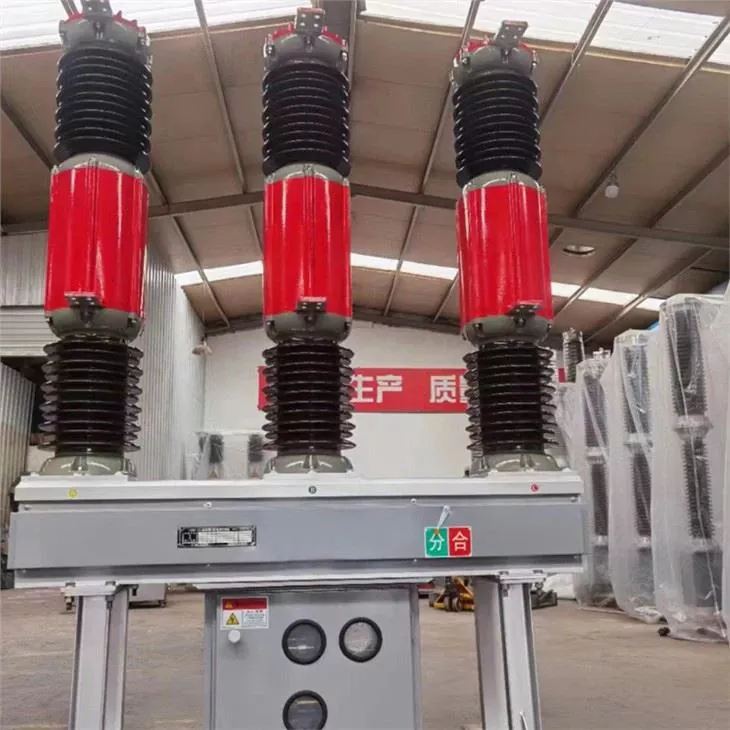

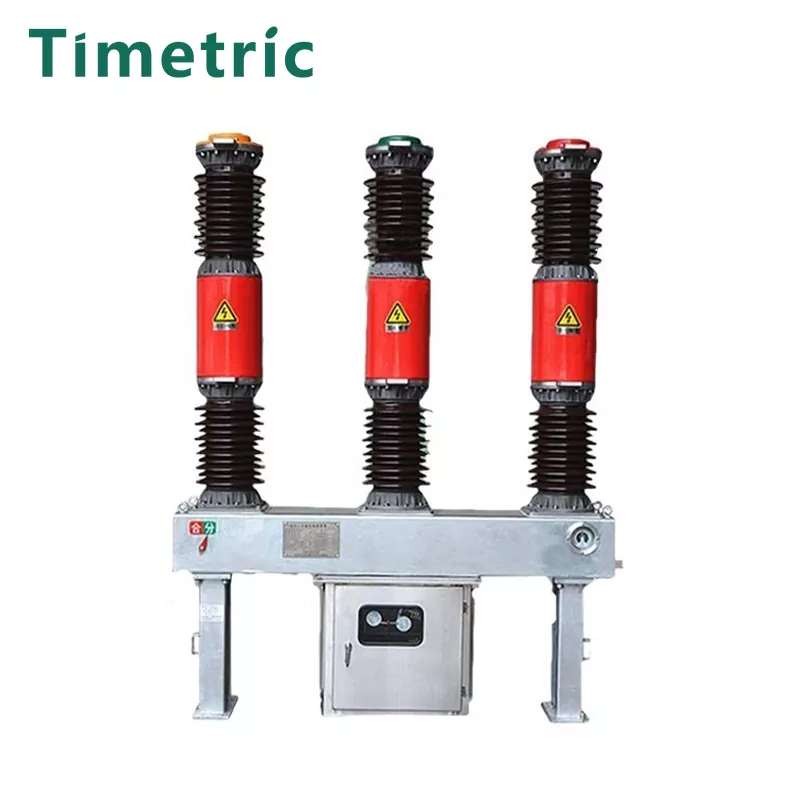

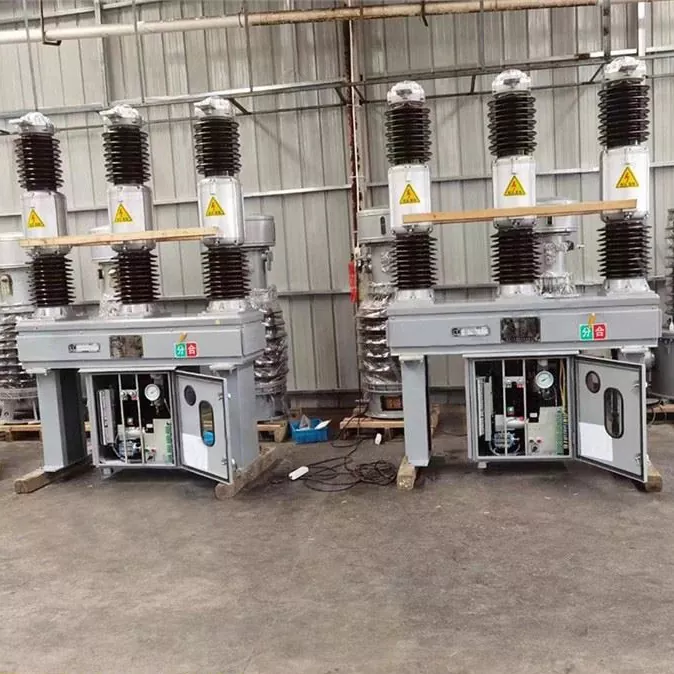

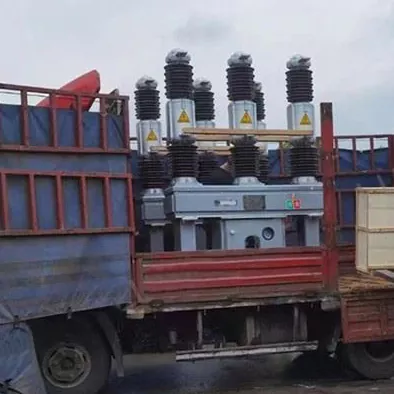

Terméki valódi lövés

GYIK

1. kérdés: Mi az SF6 megszakító fő funkciója?
A1: Az energiaátviteli és elosztó rendszerek ellenőrzésére és védelmére használják, és nyakkendő -megszakítóként vagy kondenzátor bankok váltására is használható.

2. kérdés: Milyen gázt használnak a megszakítóban és miért?
A2: Az SF6 gázt kiváló íves kimenetelű és szigetelési tulajdonságaihoz használják. Magas dielektromos szilárdsággal rendelkezik, és nem reagál a megszakítókban általánosan használt egyéb anyagokkal.

3. kérdés: Hogyan hasonlít az SF6 a levegőhöz a szigetelés szempontjából?
A3: Az SF6 dielektromos szilárdsága 2-3-szor magasabb, mint a levegő, és meghaladhatja az olajszigetelő olajat magasabb nyomáson.

4. kérdés: Milyen környezeti feltételek vannak a megfelelő működéshez?
A4: A környezeti hőmérsékletnek +40 ° C és -30 ° C között kell lennie, a magasságnak ≤2000 m -nek kell lennie (a magasabb magassághoz megnövekedett szigetelés szükséges), a szélnyomásnak nem haladhatja meg a 700Pa -t, és a szennyeződés szintjének I. osztályúnak kell lennie.
