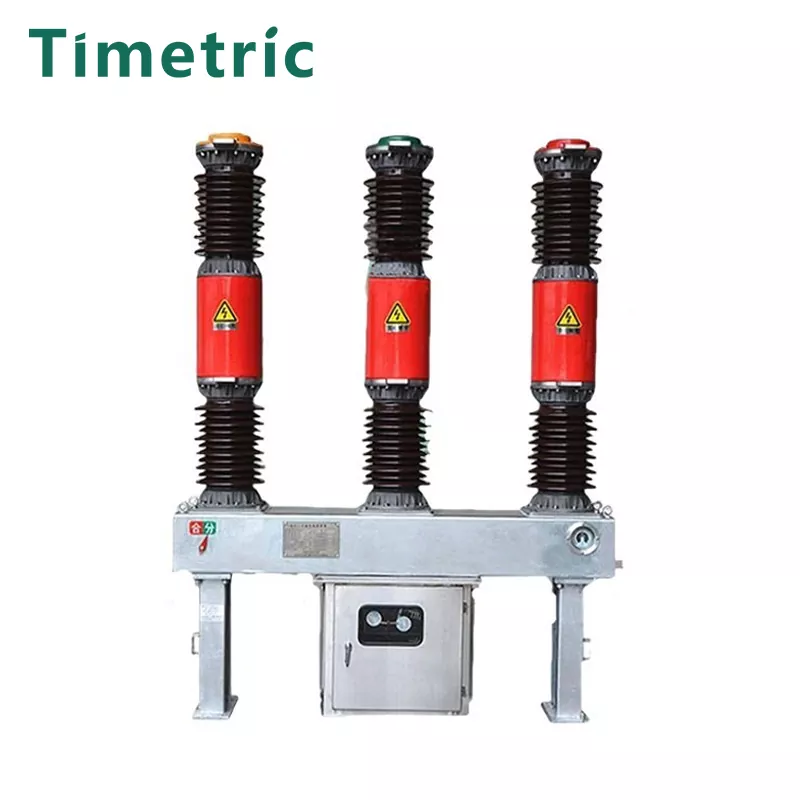

33 KV SF6 CIRUPRER

Cikk: 33 kV SF6 CIRUCT BEPER

A 33kV / 36kV SF6 megszakító megnyitó teljesítményt nyújtó megnyitó teljesítményt nyújt egy nyomás alatt álló gázmegszakítóval, az Exuringshort ív égési idővel és az elektromos élettartammal.

Főbb jellemzők:

Porcelán oszlop szerkezete:

1. Diszkrét háromfázisú kialakítású.

2. Tartalmaz egy nyomás alatt álló gázmegszakító kamrát minden fázishoz.

3. A három fázist rézcsöveken keresztül összekapcsolják az egységes gázeloszlás érdekében.

Fő alkotóelemek:

1. Pillér porcelán váza.

2. Az aktuális transzformátor.

3. Megszakító.

4. adszorber.

5. A sebességváltó doboz.

6. összekötő rúd.

7. Alsó keret.

8. Rugó által működtetett mechanizmus.

Modellleírás

Fő műszaki paraméterek

Szerkezeti és szerelési méretek

Munkakörnyezet ：

Cikk: 33 kV SF6 CIRUCT BEPER

A 33kV / 36kV SF6 megszakítót úgy tervezték, hogy hatékonyan működjön a következő környezeti feltételek mellett:

Telepítési módszer:

Oldalra szerelt vagy középre szerelt.

Környezeti hőmérséklet:

Felső határ: +40 ° C

Alsó határ: -30 ° C

Magasság:

Alkalmas ≤2000 m magasságra.

A 2000 méter feletti magasságokhoz a névleges szigetelési szintet ennek megfelelően kell beállítani.

Szélnyomás:

Nem haladja meg a 700Pa -t (megegyezik a 34 m/s szélsebességgel).

Szeizmikus ellenállás:

Úgy tervezték, hogy ellenálljon az intenzitás földrengéseinek 8 fokig.

Szennyeződés szintje:

Megfelelő Forclass I szennyezési szint.

Napi hőmérsékleti különbség:

A maximális variáció nem haladhatja meg a25 ° C -ot.

Az elektromos áramkör meghibásodásának lehetséges okai

Cikk: 33 kV SF6 CIRUCT BEPER

SF6 gáz kimerülése vagy szennyeződése

Alacsony SF6 nyomás: Ha az SF6 gáznyomás a szükséges szint alá esik, akkor veszélyeztetheti a megszakító dielektromos szilárdságát és megszakító képességeit.

Nedvességszennyeződés: A nedvesség jelenléte az SF6 -ban romlik szigetelő tulajdonságainak, és ívkövetéshez vagy akár belső bontáshoz vezethet.

Gázszivárgás: A megszakító vagy a tömítések szivárgásai a gáznyomás elvesztését eredményezhetik, ami az áramkör megszakításának meghibásodásához vezethet.

Mechanikai hibák

A tavaszi mechanizmus hibás működése: Ha a megszakító üzemeltetéséhez használt rugós mechanizmus meghibásodik, akkor ez megakadályozhatja a megszakító megfelelő kinyitását vagy bezárását.

Kopott vagy sérült érintkezők: Az idő múlásával a megszakító érintkezők elhasználódhatnak, ami rossz teljesítményhez vagy az áramkör terhelés alatt történő kinyitásának elmulasztásához vezethet.

Hibás átviteli mechanizmus: A sebességváltó dobozban vagy az összekötő rudak problémái akadályozhatják a megszakító működését, ami hibás működést eredményez.

Elektromos kérdések

Arcing: A rossz SF6 gáznyomás vagy szennyeződés miatt nem megfelelő ív oltás tartós íveket okozhat, ami károsíthatja az érintkezőket és megszakító kamrát.

Rövidzárlat vagy túlterhelés: A túlterhelés vagy a külső hibák (például rövidzárlatok) azt eredményezheti, hogy a megszakító nem sikerül, vagy túlzott hőt és a belső károsodást okozhat.

Helytelen kioldás: A kioldó tekercs, relék vagy védelmi áramkörök hibái megakadályozhatják a megszakító hibáinak észlelését vagy a megfelelő reagálást.

Környezeti tényezők

Hőmérsékleti szélsőségek: A megadott működési tartományon kívüli túlzott hő vagy hideg befolyásolhatja a megszakító, különösen a gáznyomás és a mechanikai alkatrészek teljesítményét.

Szeizmikus rezgések: A közeli földrengések túlzott rezgései megzavarhatják a megszakító működését, különösen, ha a szerkezetet nem szerelték fel vagy rögzítik.

A szennyező anyagok felhalmozódása: A por, a szennyeződés és más környezeti szennyező anyagok felhalmozódhatnak, befolyásolva a megszakító szigetelő tulajdonságait és mechanikai funkcióit.

Nem megfelelő karbantartás vagy üzemeltetés

A rendszeres karbantartás hiánya: A rutin ellenőrzések, a gáznyomás -ellenőrzések és a mechanikai tesztelés elmulasztása nem észlelt kopást vagy hibákat eredményezhet.

Emberi hiba: A helytelen telepítés, beállítási beállítások vagy működési hibák a megszakító nem megfelelő működéséhez vezethetnek.

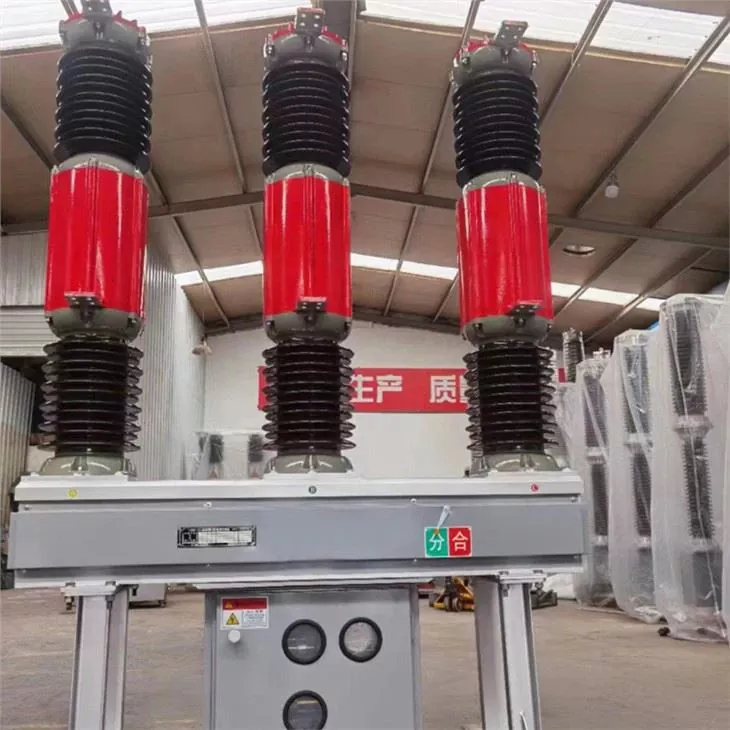

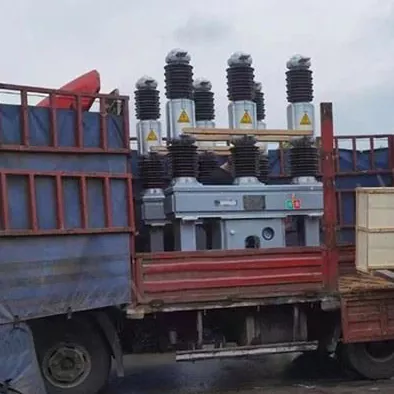

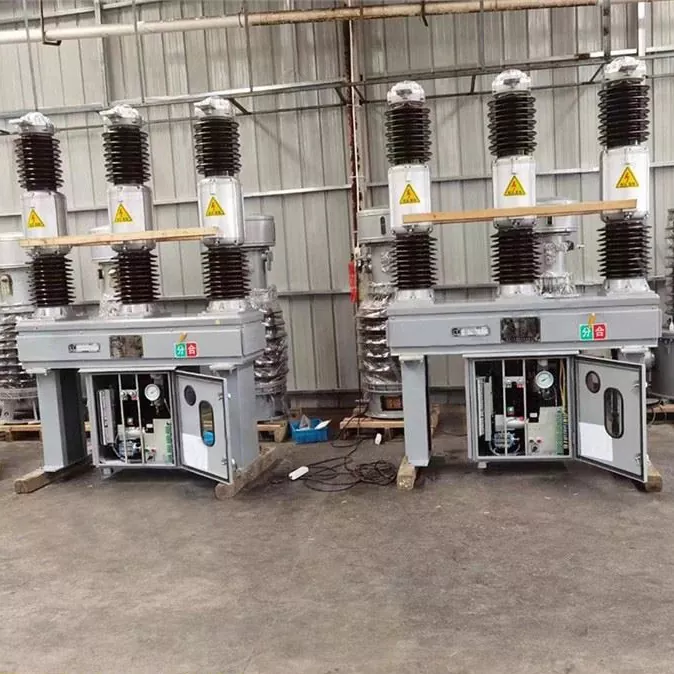

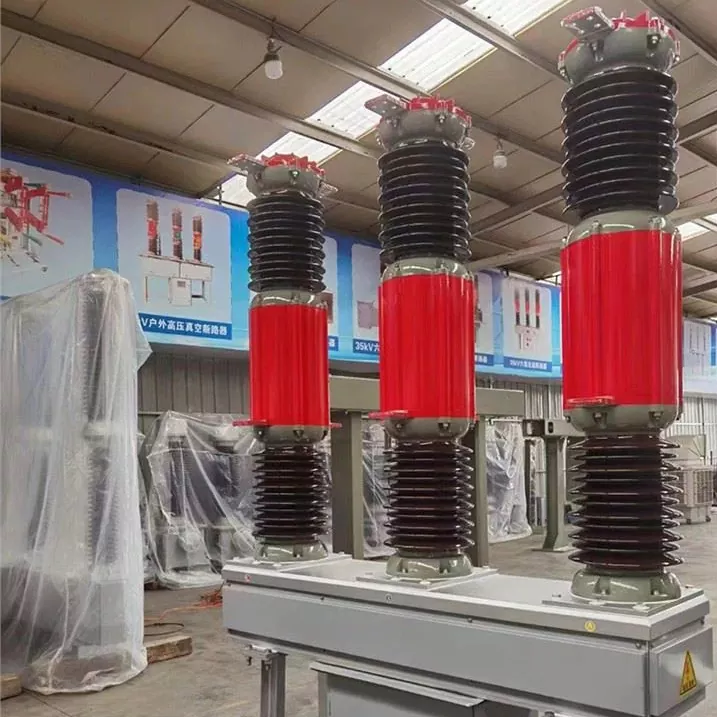

Terméki valódi lövés

GYIK

1. kérdés: Mi a 33kV / 36kV SF6 megszakító működési elve?
A1: A 33KV / 36KV SF6 megszakító kén -hexafluorid (SF6) gázt használ megszakító tápközegként. Az SF6 gáz kiváló dielektromos tulajdonságokat és ív-oltási képességeket biztosít. Ha hiba bekövetkezik, a megszakító kinyílik, és a gázt nyomás alatt áll az ív eloltása érdekében, biztosítva az elektromos rendszer hatékony működését és védelmét.

2. kérdés: Mekkora a 33 kV / 36kV SF6 megszakító névleges feszültsége?
A2: A 33 kV / 36kV SF6 megszakító névleges feszültsége általában 33 kV vagy 36 kV, amelyet közepes feszültségű energiarendszerekhez terveztek.

3. kérdés: Hogyan járul hozzá az SF6 Gas a megszakító teljesítményéhez?
A3: Az SF6 gáz jobb dielektromos szilárdsággal rendelkezik, ami 2-3-szoros a levegő. Kiváló íves kimenetelű tulajdonságokkal is rendelkezik, segítve az ív gyors oltását, amikor a megszakító kinyílik. Ez lehetővé teszi az elektromos rendszerek megbízhatóbb és hatékonyabb védelmét hibás körülmények között.

4. kérdés: Milyen karbantartásra van szükség a 33 kV / 36 kV SF6 megszakítóhoz?
A4: A 33KV / 36KV SF6 megszakító rendszeres karbantartást igényel annak folyamatos funkcionalitásának biztosítása érdekében. A legfontosabb feladatok a következők:

· Az SF6 gáznyomásának megfigyelése és a szivárgás biztosítása.

· A rugó mechanizmus mechanikai működésének ellenőrzése.

· A megszakító érintkezők kopásának ellenőrzése.

· A külső alkatrészek tisztítása és ellenőrzése annak biztosítása érdekében, hogy nincsenek -e környezeti szennyező anyagok a teljesítményt.
