A Timetric Electric egy nagyszabású, 24 KV-os pólusra szerelt vákuum-megszakító gyártó és szállító Kínában. Sok éve szakosodtunk a nagyfeszültségű berendezésekre. Termékeink jó árelőnnyel rendelkeznek, és lefedik a legtöbb Dél-Amerika, Közel-Kelet, Afrika és Délkelet-Ázsia piacát. Bízunk benne, hogy hosszú távú partnere lehetünk Kínában.

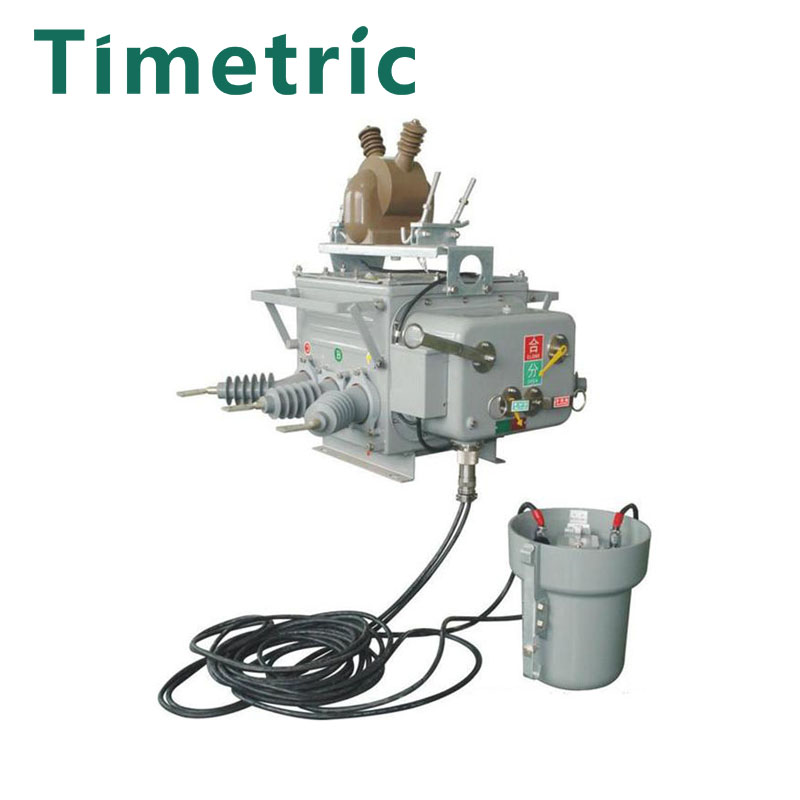

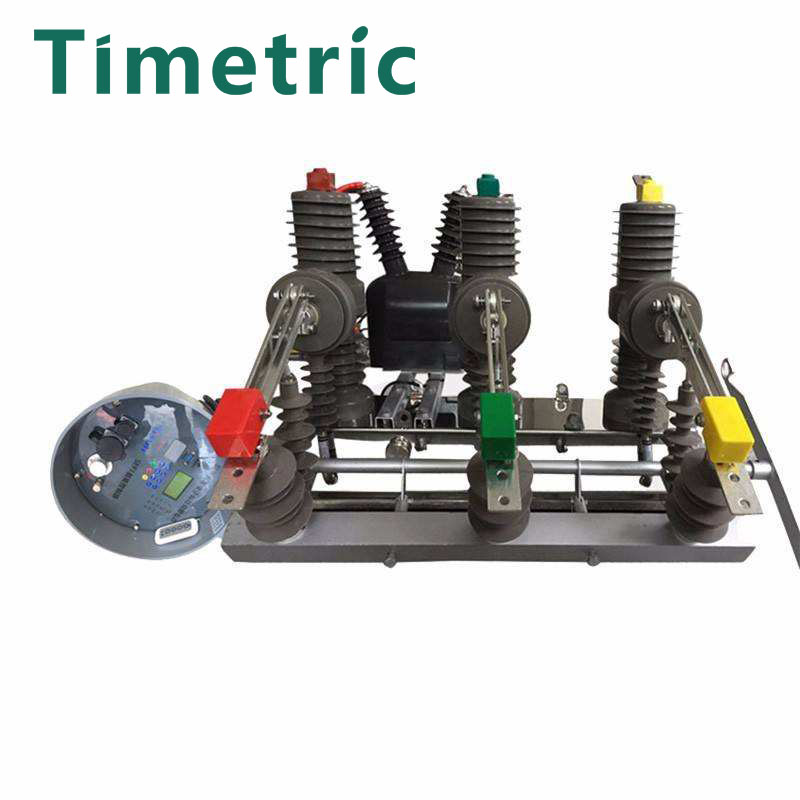

24 Kv-os oszlopra szerelt vákuum-megszakító Kína gazdaságának folyamatos fejlődésével az elektromos hálózat szerkezete és terhelési jellemzői egyre összetettebbek. A berendezések és a személyi biztonság védelme érdekében magasabb követelményeket támasztanak az áramellátás biztonságával és megbízhatóságával szemben. 2016 júliusa előtt a leggyakoribb áramköri biztonsági berendezés a megszakító volt. Ez egyfajta kézi kapcsoló funkció, és automatikusan végrehajtja az elektromos készülékek feszültségveszteségét, alulfeszültségét, túlterhelését és rövidzárlatvédelmét. Ha a készülékben komoly túlterhelés vagy rövidzárlat lép fel, és alacsony feszültség esetén az áramkör automatikusan megszakad. A kültéri nagyfeszültségű vákuum-megszakítók hosszú ideig ki vannak téve a szabadban. Esős évszakban a levegő nedvessége könnyen behatol a megszakítóba, és lassan felhalmozódik, vízcseppeket képezve, rövidre zárja a megszakítót, és befolyásolja a megszakító normál működését és élettartamát.
Tétel |
Mértékegység |
Paraméter |
||||
Névleges feszültség |
KV |
12 |
||||
Névleges szigetelési szint |
1 Min. teljesítmény frekvencia witstand Feszültség |
Száraz teszt |
42 |
|||
Nedves teszt |
34 |
|||||
Fényimpulzus-ellenállási feszültség (csúcs) |
75 |
|||||
Névleges áram |
A |
630 |
400 |
200 |
||
Névleges rövidzárlati megszakítóáram |
KA |
20 |
16 |
12.5 |
||
Névleges működési sorrend |
|
O-0,3s-CO-180s-CO |
||||
Névleges rövidzárlati megszakítási áramidő |
Times |
30 |
||||
Névleges zárlati zárt áram (csúcs) |
KA
|
50 |
||||
Névleges csúcsellenállási áram |
50 |
|||||
Névleges rövid idejű ellenállási áram |
20 |
|||||
Névleges rövidzárlati időtartam |
s |
4 |
||||
nyitvatartási idő (mágneses kioldás) |
Max üzemi feszültség |
Kisasszony |
23~45 |
|||
Névleges üzemi feszültség |
23-60 |
|||||
Minimális üzemi feszültség |
25~45 |
|||||
zárási idő |
Kisasszony |
100 € |
||||
teljes szünetidő |
20 € |
|||||
A mechanizmus élettartama |
Times |
1000 |
||||
a Storage Energy motor névleges bemeneti teljesítménye |
Times |
40 |
1. Egy kültéri nagyfeszültségű vákuummegszakító, beleértve a megszakítótestet, a megszakítótest alsó része elhelyezési üreggel, az elhelyezési üreggel és a megszakítótest belső kommunikációjával, szigetelőüregével és a megszakító külső szerkezetével van ellátva. az elhelyező üreg egybeépített, jellemzői: Az elhelyező kamra vákuumszivattyúval van ellátva, a vákuumszivattyú szigetelő drótkerítéssel van ellátva a szigetelő drótkerítés felett nedvességérzékelővel, a páraérzékelő oldala nyomásérzékelővel van ellátva érzékelő, a nedvességérzékelő és a nyomásérzékelő elektromágneses árnyékoló burkolattal, a vákuumszivattyú szigetelőüreggel, a szigetelőüreg belsejében fix lemezzel van ellátva, A szigetelőüreg alatt tömszelence van elhelyezve.
2. Az 1. igénypont szerinti kültéri nagyfeszültségű vákuummegszakító jellemzői abban rejlenek, hogy a tömszelence belseje tömítőbetéttel van ellátva.
3. Az 1. igénypont szerinti kültéri nagyfeszültségű vákuummegszakító, azzal jellemezve, hogy a tömszelence és a szigetelőüregben lévő rögzített lemez között egy belső húzórugó található.
4. Az 1. igénypont szerinti kültéri nagyfeszültségű vákuummegszakító jellemzői abban rejlik, hogy az elhelyezőkamra egy rögzítőn keresztül kapcsolódik a megszakító test aljához, valamint a szigetelő üreg belső szerkezete és az elhelyezés. A kamra légáteresztő szigetelő lemezzel van ellátva.
