termékleírás

Csomagolás és Szállítás

A 15,5 kV-os 27 kV-os 38 kV-os kültéri automatikus visszazárást szabványos export fadobozba csomagolják, a vezérlőegységgel és olyan alkatrészekkel együtt, mint a csatlakozókábel és a sorkapocs csatlakozó stb. ügy. A gyárilag összeszerelt visszazárást „Contact OPEN” állásba fordítjuk, hogy becsomagoljuk.

A kiszállítás során a visszazáróval együtt szállított dokumentumok: Használati útmutató, rutinvizsgálati tanúsítvány, rajzok, csomagolási lista és egyéb dokumentumok a Timetric-el közösen megállapított szerződés szerint.

A visszakapcsolót csak becsomagolt állapotban szabad szállítani. A fadoboz felemelése során a következő óvintézkedéseket kell betartani: Győződjön meg arról, hogy a csomagolódobozokat ne helyezze nedves felületre/vizes területekre; A visszakapcsolókat villákkal vagy hevederekkel ellátott emelőszerkezettel kell megemelni. Daru használata esetén hevedereket kell használni. Az egységeket nem szabad felgurítani vagy leejteni. Minden visszakapcsolót a gyárban szerelnek össze és tesztelnek. Szállítás előtt a berendezést alaposan átvizsgálják, hogy biztosítsák a minőségi termék hibát. Ha sérülést észlel, forduljon hozzánk.

Tárolás

A teljes csomagolású visszakapcsolót mindig zárt helyen kell tárolni, hogy védve legyen a közvetlen napfénytől, esőtől vagy hótól. A visszakapcsolót az eredeti szállítóegységében kell tárolni, ahol jól védettek a sérülésektől.

A visszazárók a gyárból történő kiszállítástól számított 3 hónapig tárolhatók. Hosszabb tároláshoz a csomagot el kell távolítani, és a visszazárást az alábbi körülmények között kell tartani:

- Szivárgásmentes tető

- Szilárd, lapos talaj

- Relatív páratartalom kevesebb, mint 50%

- Hőmérséklet 20 ℃ (+10 ℃)

- A fűtőelemeket az elektromos hálózatra kell csatlakoztatni

védje a vezérlőberendezést a korróziótól vagy a fagyástól. Az építmények a szabadban tárolhatók megfelelő gondossággal, hogy elkerüljük a víz felhalmozódását vagy a talaj lerakódását. A pótalkatrészeket beltérben, az eredeti csomagolásukban kell tárolni.

Telepítés

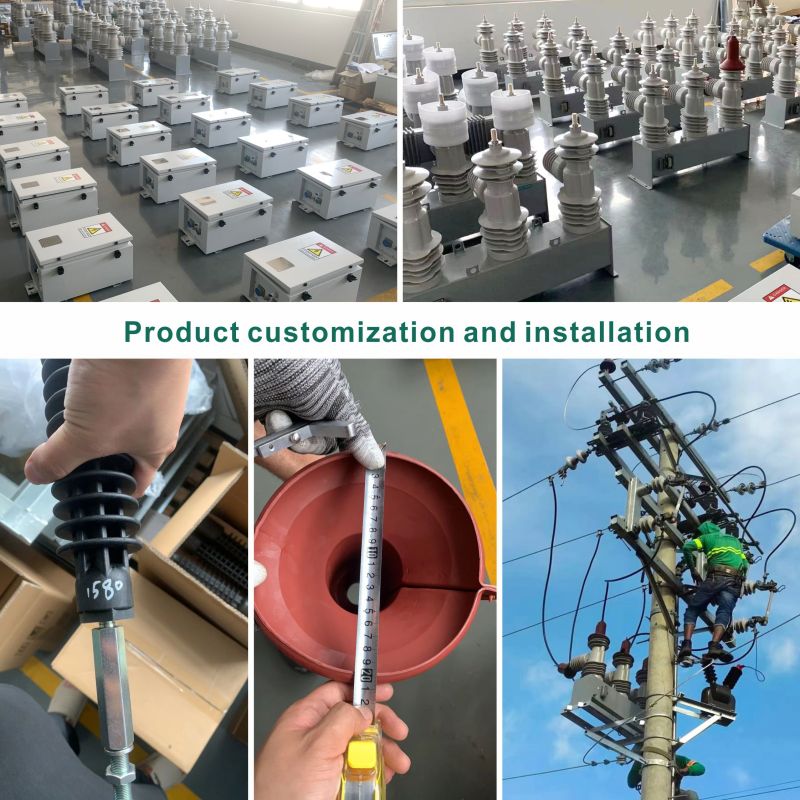

A visszakapcsoló alkalmas alállomási keretbe, kétpólusú keretbe, egypólusú keretbe vagy egyedi keretbe szerelhető az ügyfél igényei szerint. Függetlenül attól, hogy milyen módszerről van szó, a visszakapcsolót biztonságosan rögzíteni kell. Kövesse a vállalati irányelveket és a különféle kódokat a visszakapcsoló magasságának beállításához, a keret rúdhoz vagy alaphoz való rögzítéséhez és a csatlakozások befejezéséhez. A gyár elhagyása előtt minden egyes visszakapcsoló egységet rendszerként tesztelnek a gyárban egy adott vezérlőegységgel. Ezért a kapcsolóegység és a vezérlőegység ugyanabban a csomagolásban található, és ha a kapcsolóegységet vagy a vezérlőegységet cserélni kell, kérjük, lépjen kapcsolatba velünk.

Minden fém szerelőkeretet és szerkezetet közösen földelni kell a földelő rácshoz a helyszínen. Az elektronikus alkatrészek megfelelő működéséhez elengedhetetlen, hogy a földelőhálózat teljes impedanciája a helyszínen kisebb legyen, mint egy Ohm. Ellenőrizze az összes földelési csatlakozást a vezérlődobozban lévő hegesztett földelési kapocshoz, hogy megbizonyosodjon arról, hogy mindegyik ép és biztonságos. Ne hajlítsa meg a kábelt 12 hüvelyk sugár alá, hogy elkerülje a kábel sérülését.

Felszerelés előtti tesztek

Vákuummegszakító teszt

Javasoljuk, hogy minden egyes vákuum-megszakítón végezzen egy perces tápfrekvenciás feszültségállósági tesztet, hogy ellenőrizze, nincs-e vákuumveszteség a szállítás vagy a kezelés során. Az általános szabvány szerint egy sértetlen vákuumtömítéssel rendelkező vákuummegszakítónak képesnek kell lennie a névleges feszültség 80%-ának ellenállni, például 40 kV AC (50 kV 80%-a) 15 kV és 27 kV, 56 kV AC (70 kV 80 %-a) 38 kV nyitott feszültség esetén. kapcsolatokat. Ugyanaz a megszakító szivárgó vákuummal (nyitott a normál légkörre) a résnél sokkal alacsonyabb feszültségen villan fel. Ha belső villanás történik, válassza le a fázisokat, és tesztelje le mindegyik fázist a hibás megszakító azonosítására. Hibás oszlopszerelvényt nem szabad üzembe helyezni, és a visszakapcsoló felszerelése előtt győződjön meg arról, hogy minden oszlopszerelvény jó állapotban van.

Érintkezési ellenállás teszt

Zárja le a visszakapcsolót a vezérlőn és a kapcsolódó csatlakozókábellel. Mérje meg az érintkezési ellenállást bizonyos, legalább 100 A DC névleges berendezésekkel. Az érintkezési ellenállás értékének minden fázisban 50 mikroohm alatt kell lennie. Győződjön meg arról, hogy a mérőkészlet érintkezői csak a pólus be- és kimenő kapcsaira vannak csatlakoztatva.

Felszerelés

Modell	Egység	A		C		E	F
15kV	mm	360	380	910	580	310	1000
27kV	mm	360	380	910	580	310	1000
38kV	mm	360	380	1030	640	310	1000

Használat előtti ellenőrzések

Üzembe helyezés előtt meg kell vizsgálni a visszakapcsoló mechanikai és elektromos működését. Kérjük, vegye figyelembe, hogy a visszazárást a gyárból történő kiszállításkor NYITVA (KI) állapotban szállítják.

Ne földelje le az akkumulátor egyik oldalát sem, és ne csatlakoztasson földelést a működtető szerkezeti tekercseinek kivezetéseihez. Ez az egység maradandó károsodását eredményezi.

Ha a visszakapcsoló teljesen fel van szerelve minden mechanikai és elektromos csatlakozással, végezze el a következő kötelező ellenőrzéseket, mielőtt a visszakapcsolót a fővezetékeken feszültség alá helyezi:

1. Győződjön meg arról, hogy az újrazáró megfelelően vízszintes és biztonságosan rögzítve van.

2. Ellenőrizze az összes hardver tömítettségét, hogy elkerülje a kihagyásokat.

3. Ellenőrizze, hogy minden vezeték és kábelcsatlakozás kifogástalan állapotban van.

4. Győződjön meg arról, hogy mind a kapcsolóegység, mind a vezérlőegység földelve van a leírtak szerint.

Művelet

1 A Recloser áttekintése

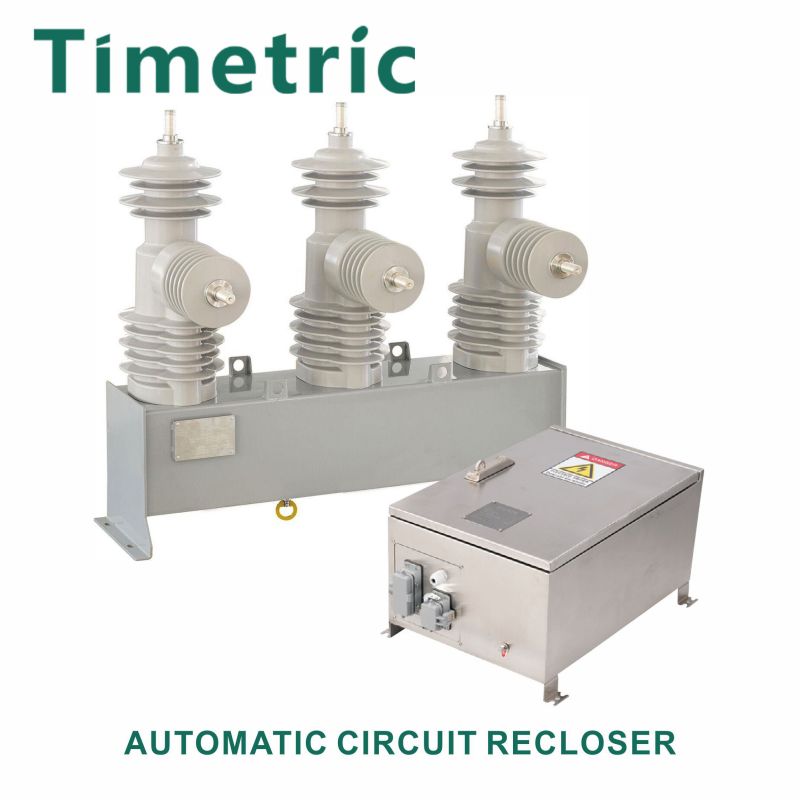

A távvezérelt és felügyelt Recloser:

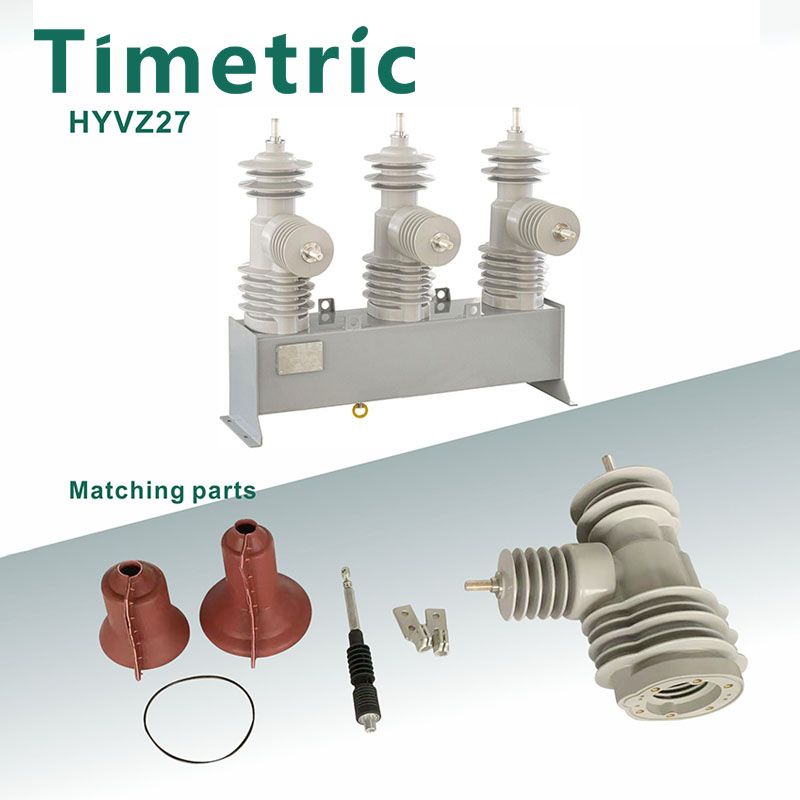

• Három vákuummegszakító van összeszerelve, amelyeket egyetlen mágneses működtető működtet mind a nyitáshoz, mind a záráshoz.

• Az indítószerkezet és a hozzá tartozó mechanizmus egy rozsdamentes acél tartályba és fedélbe van zárva, mindkettő porfestett kültéri használatra.

• A hidrofób cikloalifás epoxigyanta öntvényszerelvények a fedélhez vannak csavarozva.

• A tartályon jól látható külső mutató jelzi az újrazáró NYITVA/ZÁRVA állapotát.

• A visszakapcsoló működtetése alacsony feszültségű mágneses aktuátoron keresztül történik, amelyet a vezérlőben elhelyezett záró és nyitó kondenzátorok aktiválnak, amelyeket viszont a fedélzeti tápegység tölt fel. Két 12V 7Ah zárt ólom-sav akkumulátor alkotja a tartalék tápegységet, hogy 24V rendszerfeszültséget biztosítson

A Recloser jellemzői

▶ A vákuummegszakító robusztus tokozása

A teljes formájú technológiát alkalmazva a megszakítók nagy vastagságú prémium hidrofób epoxigyantával vannak bevonva, biztosítva a kiemelkedő dielektromos jellemzőket.

▶ Hálózati feszültség érzékelése

A visszakapcsoló érzékeli a hálózati feszültséget az alsó kapcsokon, ami feszültségmérést, teljesítménymérést, irányzárást és különböző védelmi protokollokat tesz lehetővé.

▶ Árammérés

Mindegyik fázisban van egy áramváltó (CT) a kimenő oldalon. Ez lehetővé teszi az árammérést ezeken a fázisokon.

▶ Kézi kioldás és kikapcsolás

A visszakapcsoló tartálya egy kézi karral van felszerelve, amely a talajszintről egy horogbottal működtethető, amely egyszerre hajtja végre a kioldást és a reteszelést. Ez a mechanikusan kézi kar gátolja az elektronikus távirányítós zárást, és a kézi kioldógyűrűt lefelé csak fizikailag lehet visszaállítani.

A Recloser főbb műveletei

Az alábbiakban a Recloser főbb műveleteinek leírása található.

▶ Zárás

A visszakapcsoló csak elektromosan zárható. Ha a vezérlő HELYI módban van, a visszakapcsoló az előlapon található „I” nyomógombbal zárható. Megfelelő távoli kapcsolat létrehozása esetén a visszakapcsoló távoli SCADA-ból is lezárható kommunikáción keresztül, a vezérlővel REMOTE módban. Biztonsági megfontolásból a visszakapcsoló nem zárható manuálisan, és nincs külön rendelkezés a visszakapcsoló kézi zárására, bármilyen horoggal.

▶ Nyitás

A visszakapcsoló mechanikusan és elektromosan is nyitható. Ha a vezérlő HELYI módban van, a visszazárást az előlapon található „O” nyomógombbal lehet kinyitni. Megfelelő távoli kapcsolat létrehozása esetén a visszakapcsoló távoli SCADA-ból is nyitható kommunikáción keresztül, ha a vezérlő be van kapcsolva.

REMOTE mód.

▶ Kézi (mechanikus) nyitás

Bizonyos vészhelyzetek esetén a visszakapcsoló főérintkezőinek normál nyitása a vezérlővel nem lehetséges, például a vezérlődoboz ajtaja zárva van, vagy az elektromos nyitás le van tiltva, a kapcsolóegység biztonságosan nyitható mechanikusan, fizikai módon egy szabványos szigetelt horogpálcával. a talajszintről. A kézi nyitás a tartály alján található kézi kioldókar (sárga gyűrű) gyors és határozott lehúzásával érhető el. Ez mechanikusan nyitja a három pólust egyszerre. A visszakapcsoló biztonságos és biztonságos kézi kioldó mechanizmussal rendelkezik.

Az újrazár kézi nyitásakor a kézi kioldókar továbbra is reteszelve marad, és blokkolja a visszakapcsoló további zárási műveleteit (ZÁRVA BLOKKOLVA). A visszakapcsoló kézi nyitásának ilyen helyzete nagy valószínűséggel vészhelyzet lehet, gondoskodni kell arról, hogy a kézi nyitás biztonsági okokból ne lehessen elektromosan visszazárni.

Annak érdekében, hogy a visszakapcsoló nyitva maradjon, a visszakapcsoló belsejében egy olyan rendelkezést kell tenni, amely szerint a vezérlőegységből sem helyben, sem távolról nem lehet elektromos zárási parancsot indítani. Ezen túlmenően a további biztonság garantálása érdekében a visszakapcsoló egység mechanikusan reteszelve marad, még akkor is, ha a vezérlőegység elektromos parancsot ad. A vészhelyzet megszűnése után a zárás működésének helyreállításához a kézi kioldókart fizikailag vissza kell állítani normál helyzetébe. Használja a horogpálcát a kar kézi visszaállításához.

Karbantartás

1 Karbantartás áttekintése

A visszakapcsoló szinte karbantartásmentes lesz, ha megfelelően kezelik. A karbantartási ütemterv összeállításakor elsődleges szempont a működés gyakorisága és a helyi környezeti feltételek.

A visszakapcsolóval összekapcsolt bármely eszköz vagy rendszer biztonsága és sikeres működése nagymértékben függ az egység megfelelő telepítésétől, üzembe helyezésétől, programozásától és konfigurációjától.

A hosszú, megbízható szolgáltatás érdekében a visszakapcsolót rendszeres időközönként ellenőrizni kell. A karbantartási ütemterv elkészítésekor figyelembe kell venni az üzemeltetési tapasztalatokat, a környezeti feltételeket, a műveletek számát, a megszakított áram nagyságát és az esetleges szokatlan üzemi körülményeket.

A karbantartási munkákat csak szakképzett személyzet végezheti, aki az összes eljárást és előírást ismeri.

Ha szükséges, forduljon a Timetrichoz a szervizteljesítmény, a karbantartási és javítási munkák során.

2 Előkészületek a karbantartás előtt

1. Kövesse az előző pontokban említett összes működési szabályt.

2. Válassza le a tápfeszültséget a kapcsolóegység mindkét oldaláról.

3. Győződjön meg arról, hogy a fő áramkör megfelelően földelve van.

4. Győződjön meg arról, hogy országában minden biztonsági előírást betartanak.

3 Javasolt ellenőrzési és karbantartási terv

Az alábbiakban bemutatunk néhány javasolt ellenőrzést és tesztet, és az időszakos ellenőrzések során kapott eredmények alapján a felhasználók beállíthatják az optimális időintervallumot a karbantartási munkák elvégzéséhez.

Szemrevételezéses ellenőrzések:

● A póluskapcsok tisztasága

● A csatlakozások sérülései és tömítettsége, például hajlítások és törések

● Látható korrózió vagy sérülés a fém alkatrészeken és kábeleken

● Fém alkatrészek, például anyák, csavarok, vasalat stb

● Minden földelési csatlakozás

● Minden adattábla, adattábla, címke

● Minden vezetékcsatlakozás

Az ajánlott karbantartási időköz normál környezetben 18 hónap, extrém környezetben 12 hónap.

Funkció tesztek:

● Az akkumulátor általános állapota és a kivezetések (6 hónap normál környezetben, 6 hónap extrém környezetben)

● Kommunikációs modulok működése (ha van) (6 hónap normál környezetben, 6 hónap extrém környezetben)

● Védelmi teszt másodlagos befecskendező berendezéssel, a visszakapcsoló működési tesztjével együtt (4 év normál környezetben, 2 év extrém környezetben)

● A kézi kioldókar (sárga gyűrű) működtetése (1 év normál környezetben, 1 év extrém környezetben)

● Akkumulátorcsere a külső segédellátás meghibásodásának gyakorisága és időtartama, valamint az ilyen körülmények között az akkumulátor lemerülésének mértéke alapján. (3-5 év normál környezetben, 3-5 év extrém környezetben)

Műszaki részletek

Nem.	Műszaki előírások	15kV	27kV	38kV
1	Telepítés	Kültéri, oszlop- és alállomási szerelés
2	Standard	IEC 62271-111 és IEEE C37.60
3	Névleges rendszerfeszültség	15kV	27kV	38kV
4	Névleges frekvencia	50/60Hz	50/60Hz	50/60Hz
5	Névleges folyamatos áram	630/800A	630/800A	630/800A
6	Névleges rövidzárlati megszakító áram	12,5 kA	12,5 kA	16 kA
7	Névleges rövidzárlati áram	31,5 kA	31,5 kA	40 kA
8	Rövid idő Áramállóság 3 másodperc alatt	12,5 kA	12,5 kA	16 kA
9	Névleges villámimpulzus-álló feszültség	110kV	125kV	170kV
10	Névleges rövid időtartam P.F Ellenállási feszültség	50kV	60kV	70kV
11	Vonal töltőáram	2A	5A	5A
12	Kábel töltőáram	10A	25A	40A
13	Sorozat újrazárása	O - 0,2 s - CO - 2 s - CO - 2 s - CO - Lockout
14	Záróra	≤ 60 ms	≤ 60 ms	≤ 60 ms
15	Nyitva tartás	≤ 40 ms	≤ 40 ms	≤ 40 ms
16	Műveletek száma névleges áram mellett	15000 alkalommal	15000 alkalommal	15000 alkalommal
17	Pólusok szigetelőanyaga	Hidrofób epoxigyanta
18	A működési mechanizmus típusa	Állandó mágneses működtető
19	Kúszótávolság	960 mm	960 mm	1290 mm
20	Kiürítés, fázisról fázisra	320 mm	320 mm	320 mm
21	Minimális távolság, fázis a Föld felé	270 mm	270 mm	350 mm
22	A csatlakozások közötti impedancia	＜ 50 μΩ	＜ 50 μΩ	＜ 50 μΩ
23	A visszakapcsoló tömege a rögzítőkeret nélkül	140 kg	140 kg	155 kg
24	Védelmi osztály a kapcsolóegységhez és a vezérlőegységhez	IP56	IP56	IP56
25	Szélálló sebesség akár	200 km/h	200 km/h	200 km/h
26	Környezeti hőmérséklet	-40 ℃ és +55 ℃ között	-40 ℃ és +55 ℃ között	-40 ℃ és +55 ℃ között
27	Magasság	＜ 4000 m	＜ 4000 m	＜ 4000 m
