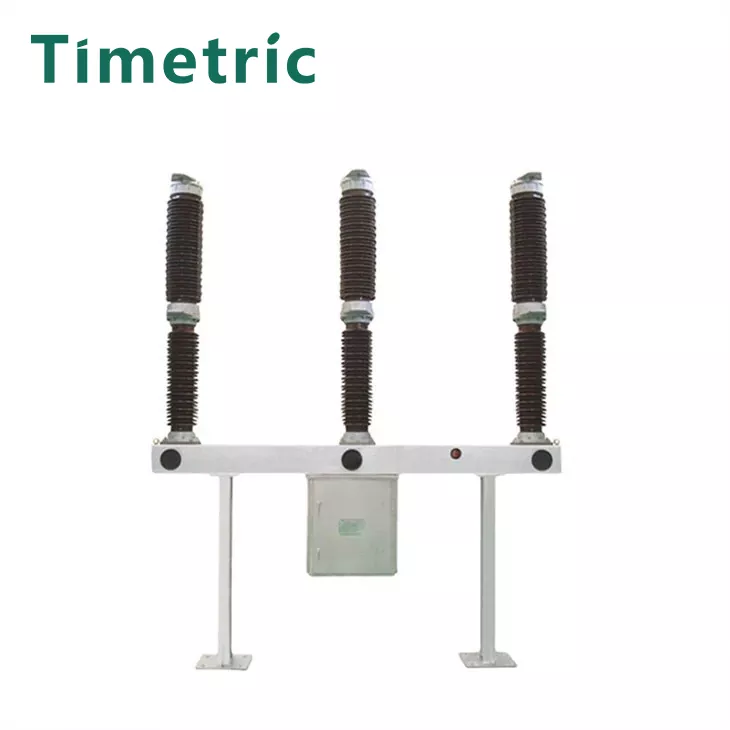

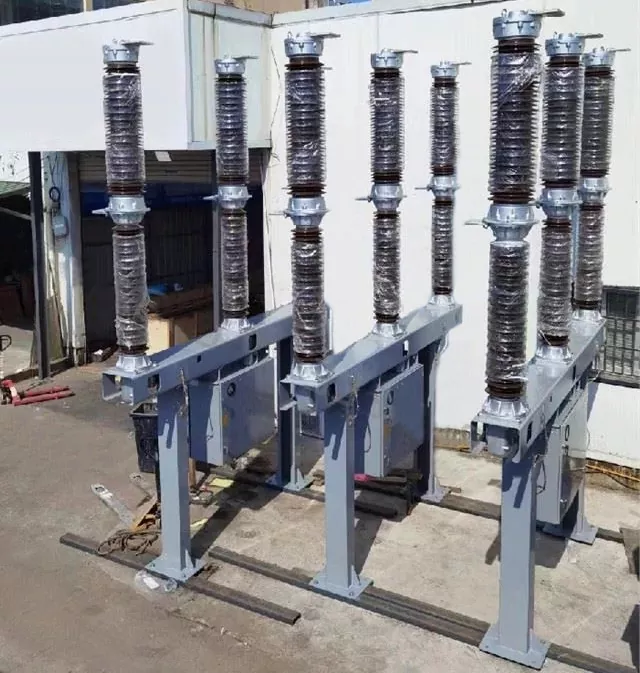

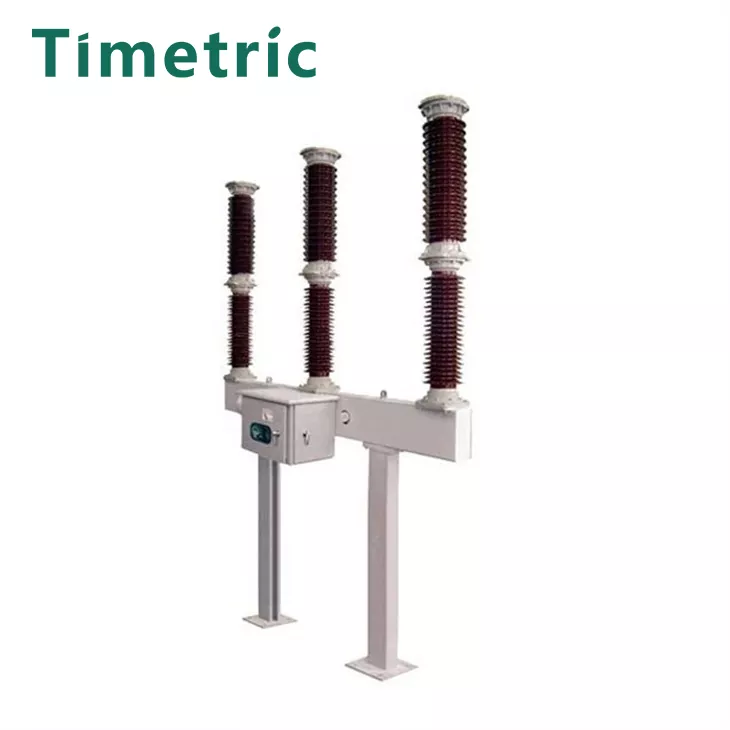

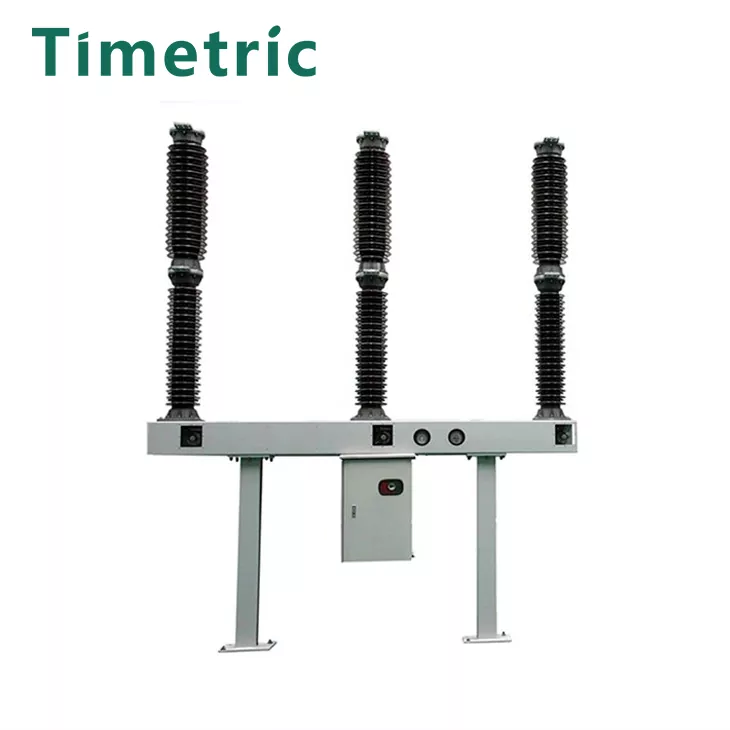

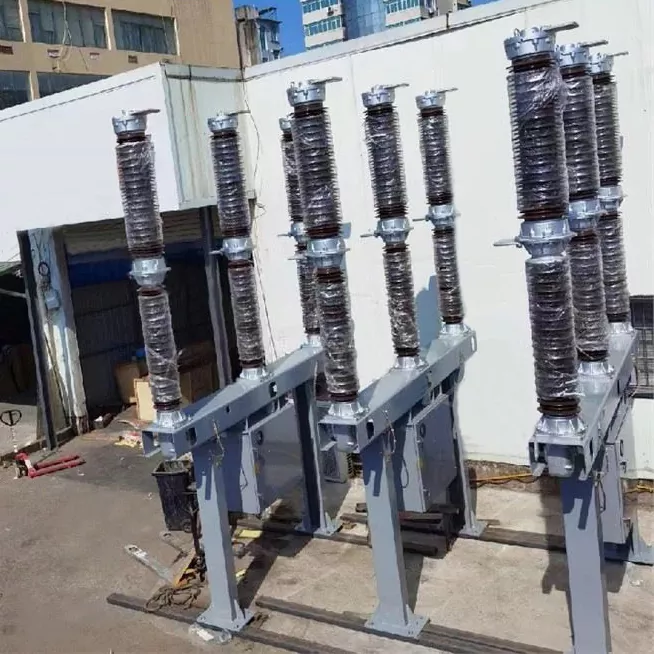

132kv Sf6 megszakító

Tétel: 132kv Sf6 megszakító
Kiváló ívoltási teljesítmény:
Az SF6 gáz kiemelkedő képességeket biztosít az elektromos ívek oltására.
Kompakt és egyszerű kialakítás:
A megszakító egyszerű szerkezettel és kompakt mérettel rendelkezik a könnyű telepítés érdekében.
Hatékony nyitási teljesítmény:
Kiegyensúlyozott működést biztosít megbízható nyitási teljesítménnyel.
Zárt kialakítás alacsony zajszinttel:
A zárt szerkezet minimalizálja a működési zajt.
Alacsony karbantartási igény:
A megszakító csökkentett ellenőrzési és karbantartási munkaterheléssel rendelkezik, így felhasználóbarát.

Kérdés küldése

termékleírás

A kültéri nagyfeszültségű LW9-72.5 Sf6 gázáramkör-megszakító előnyei a következők:

● Erős megszakítási kapacitás

A 132 kv-os Sf6 áramköri megszakító hatékonyan oltja el az íveket SF6 gázzal. Gyors ívfúvási sebessége és rövid égési ideje lehetővé teszi a nagy megszakítóáramok kezelését, biztosítva a közép- és nagyfeszültségű áramkörök biztonságát. A kapacitív vagy induktív áramok leválasztása után nem áll fenn az újragyulladás veszélye.

● Hosszú elektromos élettartam

Ez a megszakító hosszú élettartammal és meghosszabbított karbantartási ciklusokkal büszkélkedhet. Rövid időn belül képes gyakori működésre, kiváló biztonságot és tartósságot bizonyítva. 50 kA teljes kapacitással 19 alkalommal tud folyamatosan nyitni, 4200 kA teljes árammegszakítási képességgel.

● Magas szigetelési szint

Az SF6 gázt szigetelő közegként használva a megszakító nagyon magas szigetelési szintet ér el. 0,3 MPa nyomáson könnyen átmegy a különféle szigetelési teszteken, jelentős biztonsági ráhagyást biztosítva.

● Jó tömítési teljesítmény

A 132kv-os Sf6 megszakító egyszerű és jól tömített szerkezettel rendelkezik. Megszakító kamrája, ellenállása és oszlopa független gázrekeszeket alkot, alacsony nedvességtartalommal az SF6 gázban. Ez a kialakítás lehetővé teszi a kényelmes telepítést és karbantartást anélkül, hogy fel kellene nyitni a belső alkatrészeket, így biztosítva a megbízható tömítést.

Modelleírás

Munkakörnyezet:

Telepítési és üzemeltetési feltételek: ·

Szerelési lehetőségek:

● Oldalra szerelhető

● Középre szerelhető

Környezeti hőmérséklet tartomány:

● Felső határ: +40°C

● Alsó határ: -30°C

Magasság:

● Maximum: ≤2000m

● (2000 m feletti magasságok esetén a névleges szigetelési szintet ennek megfelelően növelni kell)

Szélállóság:

● Maximális szélnyomás: 700 Pa (34 m/s-os szélsebességnek felel meg)

Szeizmikus ellenállás:

● Földrengés intenzitása: 8 fokig

Szennyezettségi szint:

● I. osztály

Maximális napi hőmérsékletkülönbség:

● Legfeljebb 25°C

Fő műszaki paraméterek

Sorozatszám	Paraméter		Egység	Érték
				LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	Alkalmazható környezet			Alkalmazhatóság normál alpesi területeken
2	Névleges feszültség		kV	110/126/132/145
3	Névleges frekvencia		Hz	50 (60)
4	Névleges áram		A	3150
5	első nyitási együttható			1.5
6	Névleges rövidzárlati megszakító áram Ik		kA	40 /31.5
7	Névleges rövidzárlati áram (csúcsérték)		kA	100/ 80
8	Névleges rövidzárlati ellenállás		kA	40 /31.5
9	Névleges csúcsellenállási áram		kA	100/ 80
10	Névleges rövidzárlati időtartam		S	4
11	Névleges fokozaton kívüli megszakítóáram		kA	10 /8
12	Közeli zóna hiba megszakító áram		kA	90% ÉN, 75% ÉN
13	Névleges vonali töltés kapcsolóáram		A	31.5
14	Névleges műveleti sorrend			0-0,3S-C0-180S-C0
15	Főáramkör ellenállása		µΩ	≤65
16	Mechanikai élettartam		Másodrendű	6000 vagy 10000
17	rádióinterferencia szint		µV	≤500
18	Kúszótávolság	törések között	mm	3906/3150
		a földre	kg	3906/3150

Szerkezet és szerelési méretek

Az elektromos áramkör meghibásodásának lehetséges okai

● A jelzőfények nem világítanak a zárás előtt

Ha a piros és a zöld jelzőfény nem világít, az megszakadt vezérlőáramkört vagy a vezérlőfeszültség hiányát jelzi (pl. kiégett a biztosíték). Ellenőrizze a következőket:

• Tápellátás vezérlése

• Normál üzemi feszültség

• A biztosíték állapota

• Ugrásgátló relé funkció

• A megszakító segédérintkezőinek állapota

• Győződjön meg arról, hogy nincs légnyomás, amely a reteszt kioldja

● A piros fény kialszik a zárás után

Ha a piros lámpa nem világít, a zöld lámpa villog, és megszólal a baleseti kürt, ez azt jelenti, hogy a működtető fogantyú és a megszakító helyzete nem egyezik – a megszakító nincs zárva. A gyakori problémák a következők:

• Kiégett a záróáramkör biztosítéka

• Rossz érintkezés a záróáramkörben

• Záró kontaktor meghibásodása

• A zárótekercs meghibásodása

● Zöld fény ki, piros fény világít villogó jelzőfényekkel

Ha a megszakító zár, de automatikusan kiold (vörös fény villog), és megszólal a baleseti kürt, az hibát jelez. Lehetséges okok a következők:

• Hibás vezeték védőkioldást okoz

• Mechanikai hiba, amely megakadályozza, hogy a megszakító zárva maradjon

● A zöld fény nem világít, a piros lámpa nem világít, de az árammérő zárva jelez

Ha a zöld lámpa nem világít, a piros lámpa is nem világít, de az árammérő azt mutatja, hogy a megszakító zárva van, a lehetséges problémák a következők lehetnek:

• Rossz érintkezés a segéd- vagy vezérlőkapcsoló érintkezőiben

• A kioldótekercs leválasztása, ami megakadályozza a működést

• Kiégett a vezérlőáramkör biztosítéka

• Kiégett a visszajelző izzó

● Egyenáramú tápegység földelése

A 132kv-os Sf6 megszakító egyenáramú tápegységét két ponton földelni kell. Az SF6 gázban lévő túlzott nedvesség károsíthatja a szigetelést, ronthatja az ív kioltását, és mérgező anyagokat termelhet. A magas páratartalom a következőket okozhatja:

• Páralecsapódás a szigetelő felületeken, csökkentve a szigetelés hatékonyságát

• Súlyos esetekben a flashover meghibásodása

• Ív alatti hidrolízis reakciók, amelyek veszélyes melléktermékeket, például volfrám-trioxidot és réz-fluoridot képeznek.

• Korrozív hatások szilárd szerves anyagokra és fémekre, lerövidítve a berendezések élettartamát
