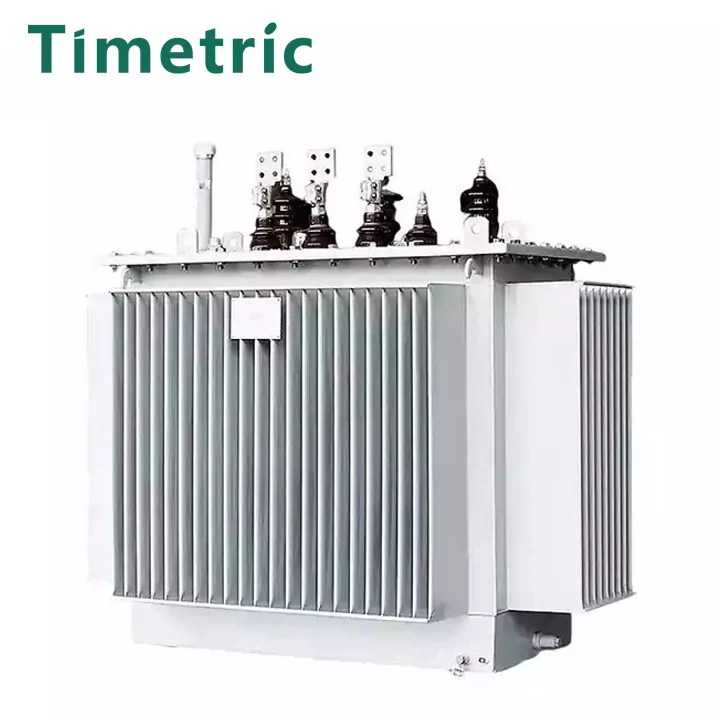

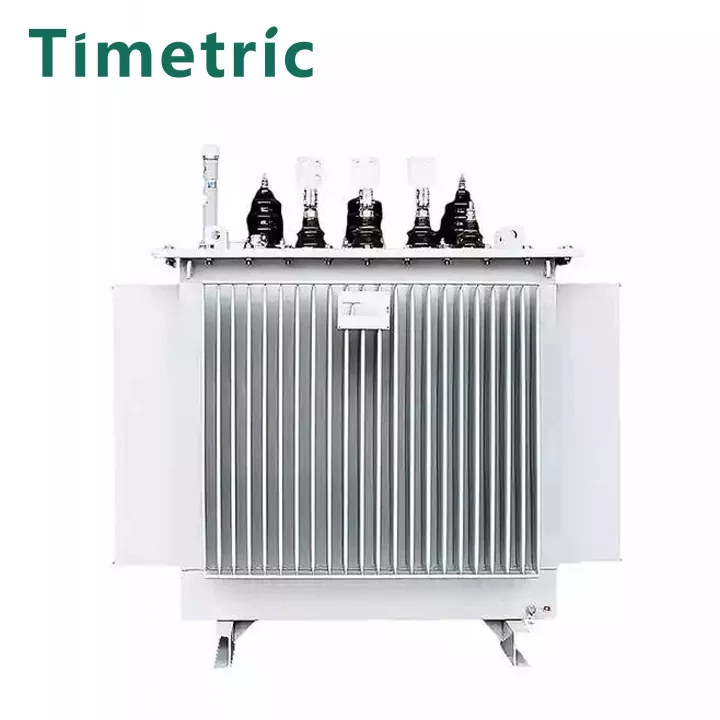

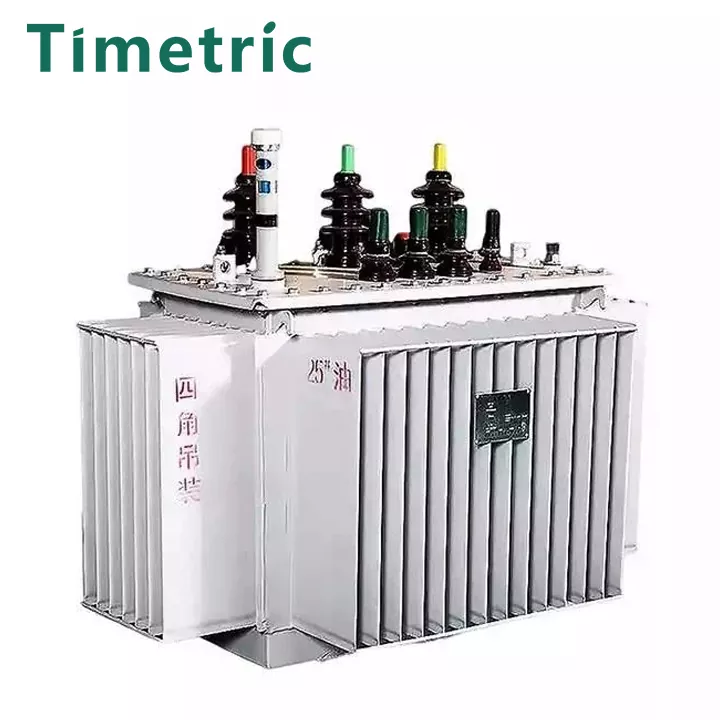

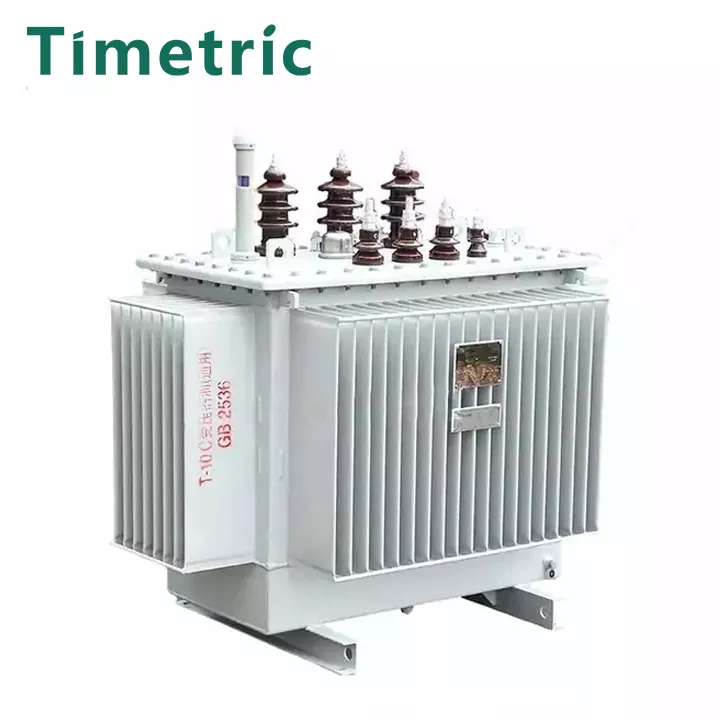

10 kV -os olaj elmerült energiaelosztó transzformátor

Timetrikus Electric 10 kV -os olaj elmerült energiaelosztó transzformátor az egyik fontos berendezés az ipari és bányászati ​​vállalkozások és a polgári épületek áramellátási és elosztó rendszerében. Csökkenti a 10 (6) KV vagy 35 kV hálózati feszültséget a felhasználók által használt 230/400 V -os buszfeszültségre. Az ilyen típusú termék alkalmas AC 50 (60) Hz, háromfázisú maximális névleges kapacitásra 2500 kVa (egyfázisú maximális névleges kapacitás 833kVa, egyfázisú transzformátor általában nem ajánlott), beltéri (kültéri), ​​nem pedig a legmagasabb, mint a 40 ℃, nem pedig a 40 ℃, nem pedig a legmagasabb, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas, mint a magas szintű hőmérséklet, nem pedig a magasabb hőmérsékleten, nem pedig a magasabb hőmérsékleten, nem pedig a magasabb hőmérsékleten, nem pedig a magas hőmérsékleten. 30 ℃, a legmagasabb éves átlaghőmérséklet 20 ℃, a relatív páratartalom nem haladja meg a 90% -ot (környezeti hőmérséklet 25 ℃), és a magasság nem haladja meg az 1000 m -et. Ha ez nem felel meg a fenti használati feltételeknek, akkor azt a GB6450-86 vonatkozó rendelkezéseinek megfelelően kell módosítani.

Felosztható háromfázisú transzformátorokra és egyfázisú transzformátorokra. A háromfázisú energiarendszerekben általában háromfázisú transzformátorokat használnak. Ha a kapacitás túl nagy, és a szállítási feltételek korlátozzák, három egyfázisú transzformátor is felhasználható egy transzformátor csoport létrehozására a háromfázisú energiarendszerben.

Tekercselési megkülönböztetés:

Osztható kétcsomó transzformátorokra és háromcsomó transzformátorokra. A közönséges transzformátorok a kétcsökkentő transzformátorok, azaz két tekercs van a vasmagon, az egyik az elsődleges tekercs, a másik a másodlagos tekercs. A háromcsökkentő transzformátor egy nagyobb kapacitású (5600 kVA feletti) transzformátor, és három különböző feszültségű átviteli vezeték csatlakoztatására szolgál. Különleges esetekben a Satons Transformers -et is használják, több tekercset is használnak.

Paraméterek táblázat

Munkakörnyezet ：

Timetric Electric:

Normál közepes körülmények között az olajszigetelt transzformátorok vagy a száraz típusú transzformátorok kiválaszthatók, például ipari és bányászati ​​vállalkozások, mezőgazdasági független vagy csatolt alállomások, közösségi független alállomások stb.

Hőmérsékleti környezet

① Hosszú távú stabilitás 220 ℃

② A rövid távú művelet 350 ℃-nél ellenállhat

③ A stabil teljesítmény a hőmérséklet és a páratartalom széles tartományában

④ NEM MEG MEG MEG MEG MEG MEGJELENÉSE, ÉS TÁMOGATÁSA 250 ℃ -nél

⑤ Ne engedje el a mérgező vagy korrozív gázokat 750 ℃ ​​-nél

Villamosenergia -terhelés

1) Az elosztó transzformátor kapacitását a kiszámított terhelés kiszámításához különféle elektromos berendezések létesítménykapacitásával kell kombinálni (általában a tűzterhelést kivéve). A kompenzált látszólagos kapacitás az alapja a transzformátorok kapacitásának és számának kiválasztásához. Az általános transzformátor terhelési sebessége körülbelül 85%. Ez a módszer viszonylag egyszerű és felhasználható a kapacitás becslésére.

2) A GB/T17468-1998 "Útmutató a Power Transformers kiválasztására" azt javasolja, hogy a disztribúciós transzformátorok kapacitását a GB/T15164-94 alapján kell meghatározni. "Az olaj-imper-transzformátorok terhelési útmutatásai" vagy a GB/T17211-1998 "Terhelési útmutatások a száraz típusú energiaátalakítókhoz". A fenti két útmutató számítógépes programokat és normál ciklusterhelési diagramokat biztosít az elosztó transzformátorok kapacitásának meghatározásához.

A transzformátorok jellemzői és előnyei

Jellemzők és előnyök:

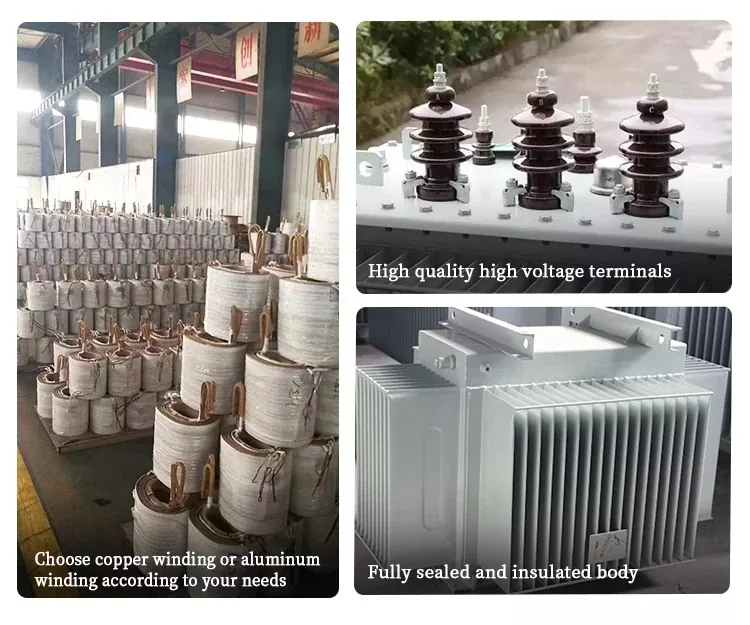

a. 10 kV-os olaj elmerült energiaeloszlás-transzformátor Az alacsony feszültségű tekercsek általában hengeres szerkezetet alkalmaznak, rézfóliával a tengely körül, kivéve a rézvezetékeket használó kis kapacitást; A nagyfeszültségű tekercsek többrétegű hengeres szerkezetet fogadnak el, így a tekercs amper-fordulási eloszlása ​​kiegyensúlyozott, a szivárgási mágneses mező kicsi, a mechanikai szilárdság magas, és a rövidzárlat ellenállás erős.

b. A magot és a kanyargást mindegyik rögzítve van. A rögzítő alkatrészek, például a készülék magassága és az alacsony feszültségű ólom önzárógátló diófélékkel vannak felszerelve. A nem lógó magszerkezetet elfogadják, amely ellenáll a szállítás rezgésének.

c. A tekercs és a mag vákuumszárítva, és a transzformátorolaj vákuumolaj -szűrési és olajbefecskendezési folyamatokat alkalmaz a transzformátoron belüli nedvesség minimalizálása érdekében.

d. Az olajtartály hullámosított lapokat fogad el, amelyek légzési funkcióval rendelkeznek az olaj hőmérsékleti változások által okozott térfogatváltozásának kompenzálására. Ezért ennek a terméknek nincs olajtárolója, amely nyilvánvalóan csökkenti a transzformátor magasságát.

e. Mivel a hullámosított lap helyettesíti az olajtároló szekrényt, a transzformátorolaj elkülönül a külvilágból, ami hatékonyan megakadályozza az oxigén és a nedvesség bejutását, és a szigetelési teljesítmény csökkenését okozza.

f. A fenti öt teljesítménypont alapján biztosítva van, hogy az olajjal készített transzformátornak ne kelljen megváltoztatnia az olajat normál működés közben, ami jelentősen csökkenti a transzformátor karbantartási költségeit és meghosszabbítja a transzformátor élettartamát.

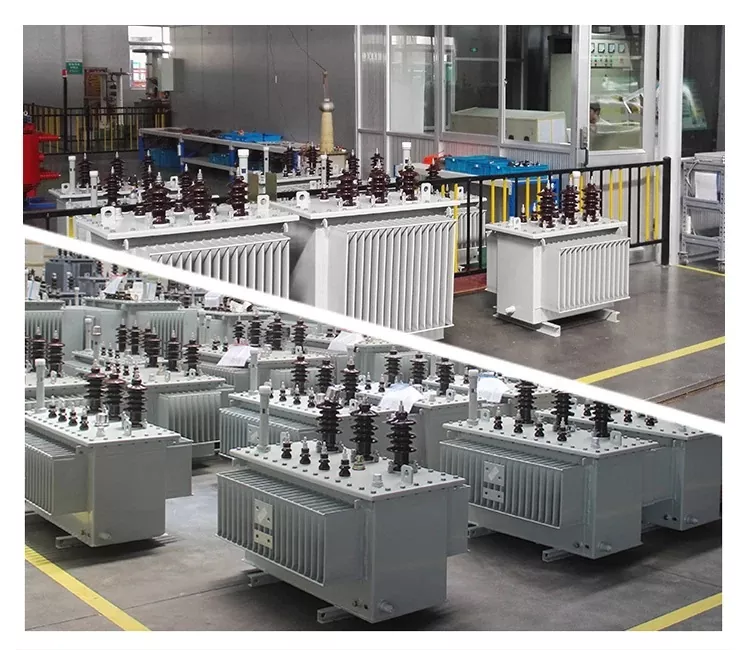

Terméki valódi lövés

GYIK

Biztosíthatja -e a vállalat testreszabott 10 kV -os olaj elmerült energiaelosztó transzformátort?

Természetesen kérjük, adja meg a lehető legnagyobb mértékben az olajkimerált transzformátor összes követelményét, például: feszültség, kapacitás, feszültség arány, frekvencia, termék alkalmazás tartomány, hűtési módszer stb.

Mi a leggyorsabb szállítási időd?

Normál körülmények között elfogadjuk az ügyfélkérelmeket, kommunikálunk és megerősítjük az olajkötésű transzformátor specifikus paramétereit, és a tényleges termelési időt a vásárlási mennyiség szerint határozzuk meg.

Milyen az értékesítés utáni szolgáltatása?

Támogatunk egy 1 éves garanciát. A normál árajánlat nem tartalmazza a helyszíni értékesítés utáni szolgáltatást. Ingyenes online kommunikáció és útmutatás áll rendelkezésre.
